Подключение 23

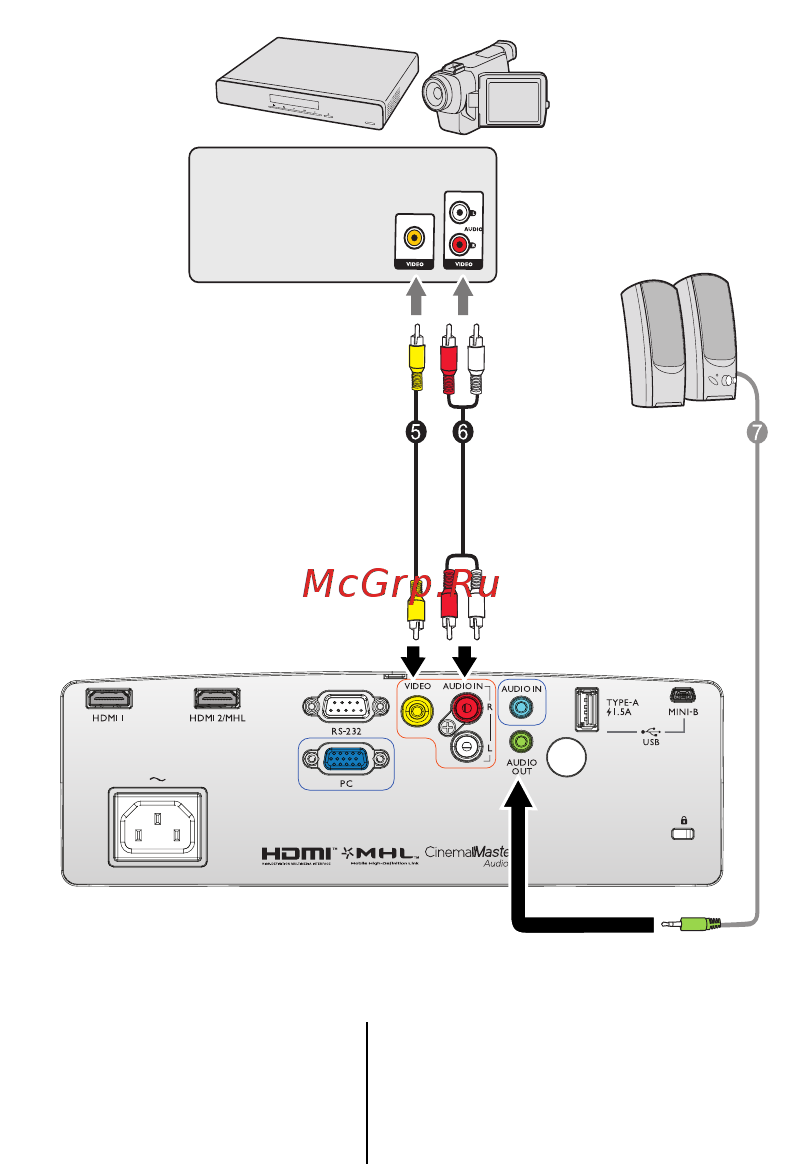

Видео подключение
5. Видеокабель
6. Кабель аудио (левый/правый
канал)
7. Аудиокабель
А/В устройство
Динамики
