Подключение 19

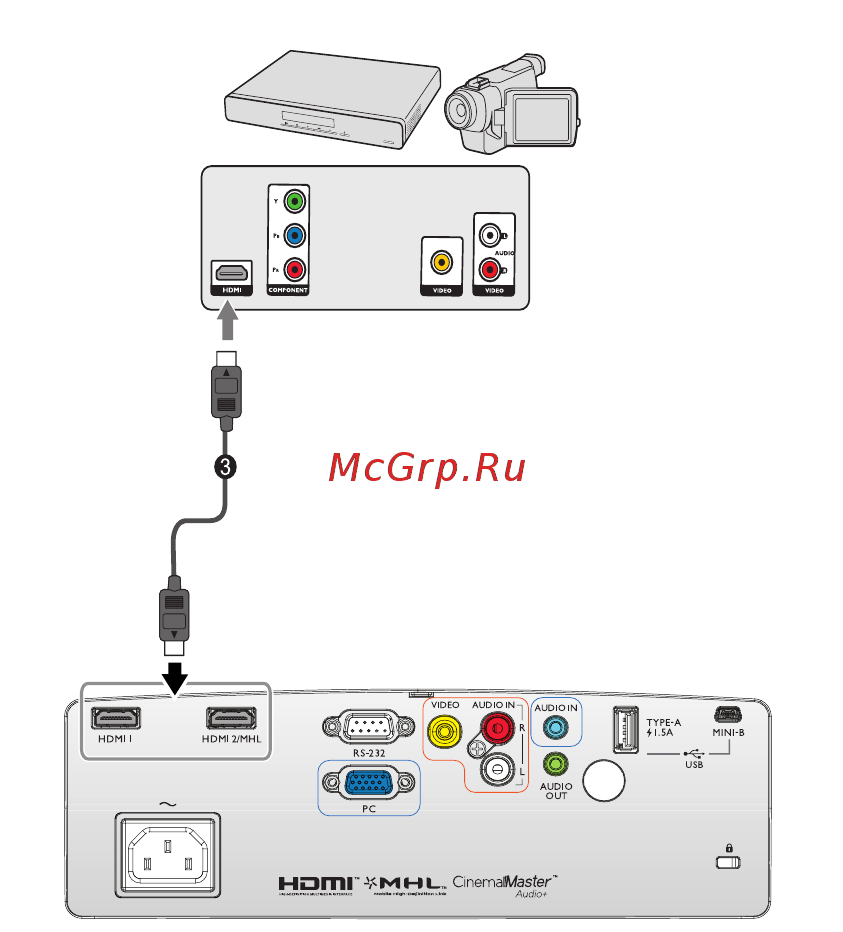

HDMI подключение
Мультимедийный интерфейс высокого разрешения (HDMI) поддерживает
передачу несжатых видеоданных между совместимыми устройствами,
например тюнерами цифрового телевидения, проигрывателями DVD, Blu-ray
и дисплеями, по одному кабелю. Для подключения проектора к HDMI-
устройствам следует использовать кабель HDMI.
А/В устройство
Кабель HDMI
