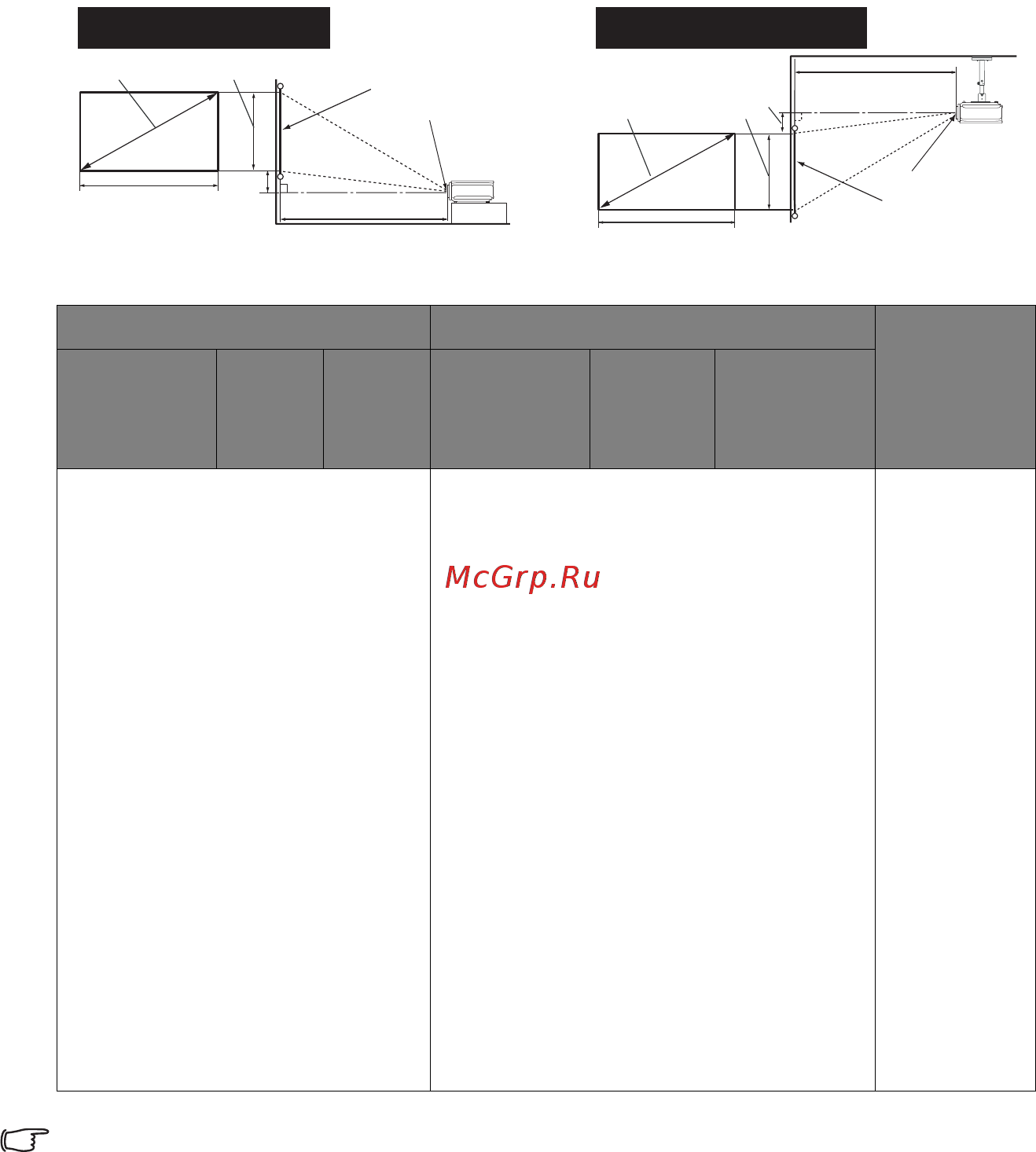

Установка проектора 17
Выбор
размера проецируемого изображения
Размер проецируемого изображения определяется изменением расстояния от
объектива проектора до экрана, корректировкой масштаба и формата видео.
Размеры проецирования
Для расчета нужного положения центра объектива данного проектора см.
«Габаритные размеры» на стр. 68.
В связи с различиями в применяемых оптических компонентах возможно отклонение
указанных значений в пределах 5%. В случае стационарной установки проектора BenQ
рекомендует до окончательной установки проектора физически измерить размер
проецируемого изображения и расстояние проектора после установки проектора на
место, чтобы внести поправку на оптические характеристики данного проектора. Это
позволит определить точное расположение проектора
, являющееся оптимальным для
выбранного места установки.
Размеры экрана Проекционное расстояние <D> [мм]
Смещение
(разрешение
полной
высоты)
<E> [мм]
Диагональ
<A> [дюймов
(мм)]
Высота
<B> [мм]
Ширина
<C> [мм]
Мин.
расстояние
(при макс.
увеличении)
Среднее
значение
Макс.
расстояние
(при мин.
увеличении)
50 (1270) 623 1107 1273 1461 1649 93
60 (1524) 747 1328 1528 1753 1979 112
70 (1778) 872 1550 1782 2046 2309 131
80 (2032) 996 1771 2037 2338 2639 149
90 (2286) 1121 1992 2291 2630 2969 168
100 (2540) 1245 2214 2546 2922 3299 187
110 (2794) 1370 2435 2800 3214 3628 205
120 (3048) 1494 2657 3055 3507 3957 224
130 (3302) 1619 2878 3310 3799 4288 243
140 (3556) 1743 3099 3564 4091 4618 262
150 (3810) 1868 3321 3819 4383 4948 280
160 (4064) 1992 3542 4073 4676 5278 299
170 (4318) 2117 3763 4328 4968 5608 318
180 (4572) 2241 3985 4583 5260 5937 336
190 (4826) 2366 4206 4837 5552 6267 355
200 5080 2491 4428 5092 5844 6597 374
250 (6350) 3113 5535 6365 7306 8245 467
300 (7620) 3736 6641 7638 8767 9896 560
<A>
<B>
<C>
<E>
<D>
<F>
<G>
Установка на полу
<F>: Экран <G>: Центр объектива
<B>
<A>
<C>
<F>
<G>
<D>
<E>
Установка на потолке
<F>: Экран <G>: Центр объектива
