Общие сведения14

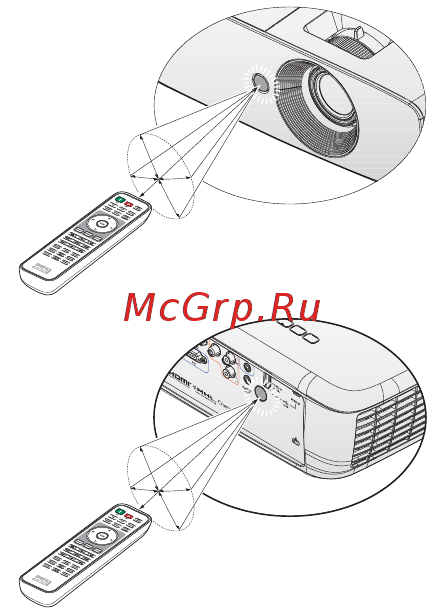

Рабочий диапазон пульта ДУ
Инфракрасный (ИК) датчик дистанционного
управления расположен на передней и задней
панелях проектора. Для нормальной работы
пульт ДУ нужно направлять на датчик ИК-
сигнала перпендикулярно, с отклонением не
более 30 градусов. Расстояние между пультом
ДУ и датчиком не должно превышать 8 метров
(~ 26 футов).
Следите за тем, чтобы между пультом ДУ и
инфракрасным датчиком
проектора не было
препятствий, мешающих прохождению
инфракрасного луча.
