Обслуживание 63

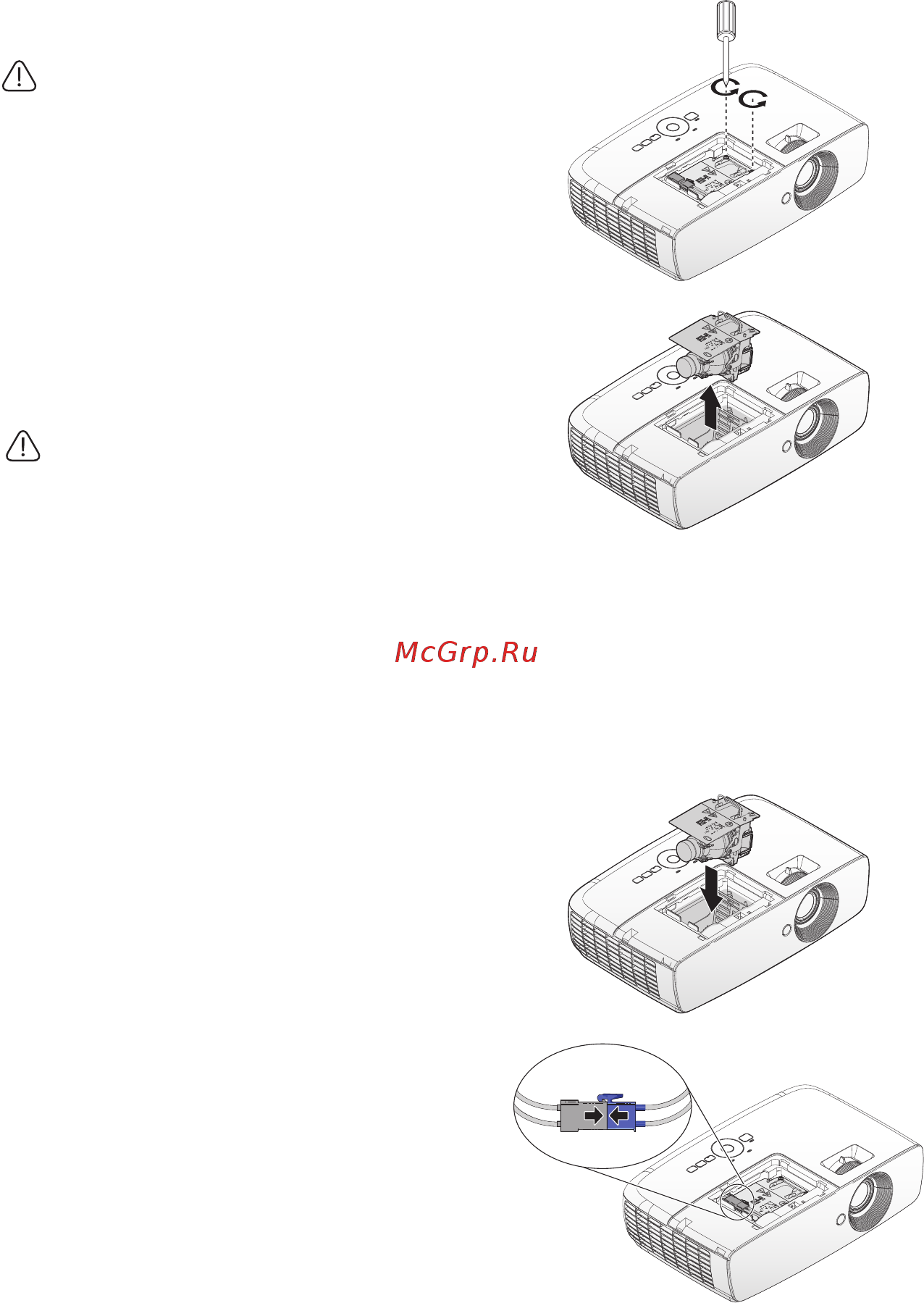

5. Ослабьте невыпадающие винты,
удерживающие лампу.
• Не включайте питание при снятой крышке
лампы.
• Не просовывайте пальцы между лампой и
проектором. Острые углы внутри
проектора могут причинить повреждения.
6. Поднимите ручку в вертикальное
положение. С помощью ручки
медленно вытяните лампу из
проектора.
• При слишком быстром вытягивании
лампа может разбиться и осколки ее
попадут внутрь проектора.
• Не оставляйте лампу в местах возможного
попадания воды или доступных детям, а
также рядом с легко воспламеняющимися
материалами.
• После извлечения лампы не касайтесь
внутренних деталей проектора.
Прикосновение к оптическим
компонентам внутри проектора может
привести к появлению
цветных пятен и
искажению проецируемого изображения.
7. Вставьте новую лампу в отсек для
лампы и убедитесь, что она
закреплена в проекторе.
• Убедитесь, что разъемы выровнены.
• Если лампа входит туго, поднимите ее и
повторите процедуру.
8. Подсоедините разъем лампы и
расположите его, как показано на
иллюстрации.
