Подключение22

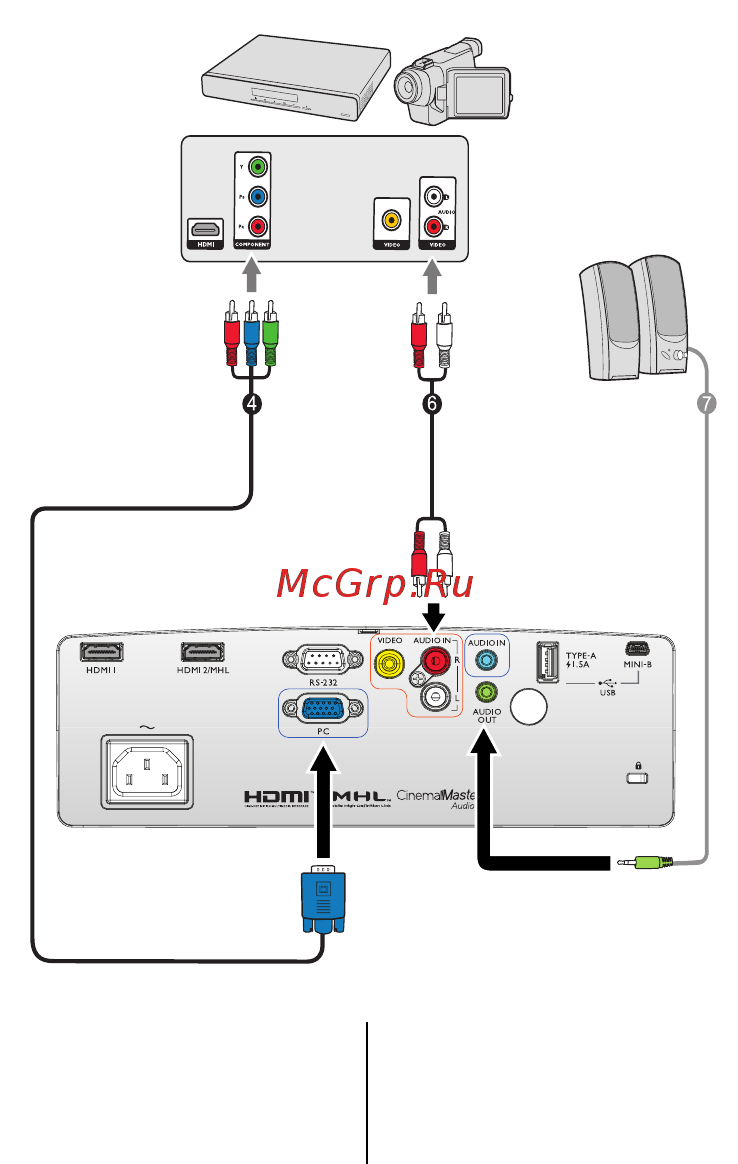

Подключение компонентного видеосигнала
4. Переходной кабель
«Компонентный видеосигнал -
VGA» (D-Sub)
6. Кабель аудио (левый/правый
канал)
7. Аудиокабель
А/В устройство
Динамики
