2.2.4 Установка дополнительного модуля KX-HDV20 на
устройстве (только KX-HDV230)
Дополнительный модуль KX-HDV20 с 20 DSS-кнопками добавляет 40 функциональных кнопок (20
кнопок x 2 страницы) устройству.
Эти кнопки могут быть использованы для того, чтобы занять линию для совершения или ответа на
вызов, или для выполнения назначенной кнопке функции.

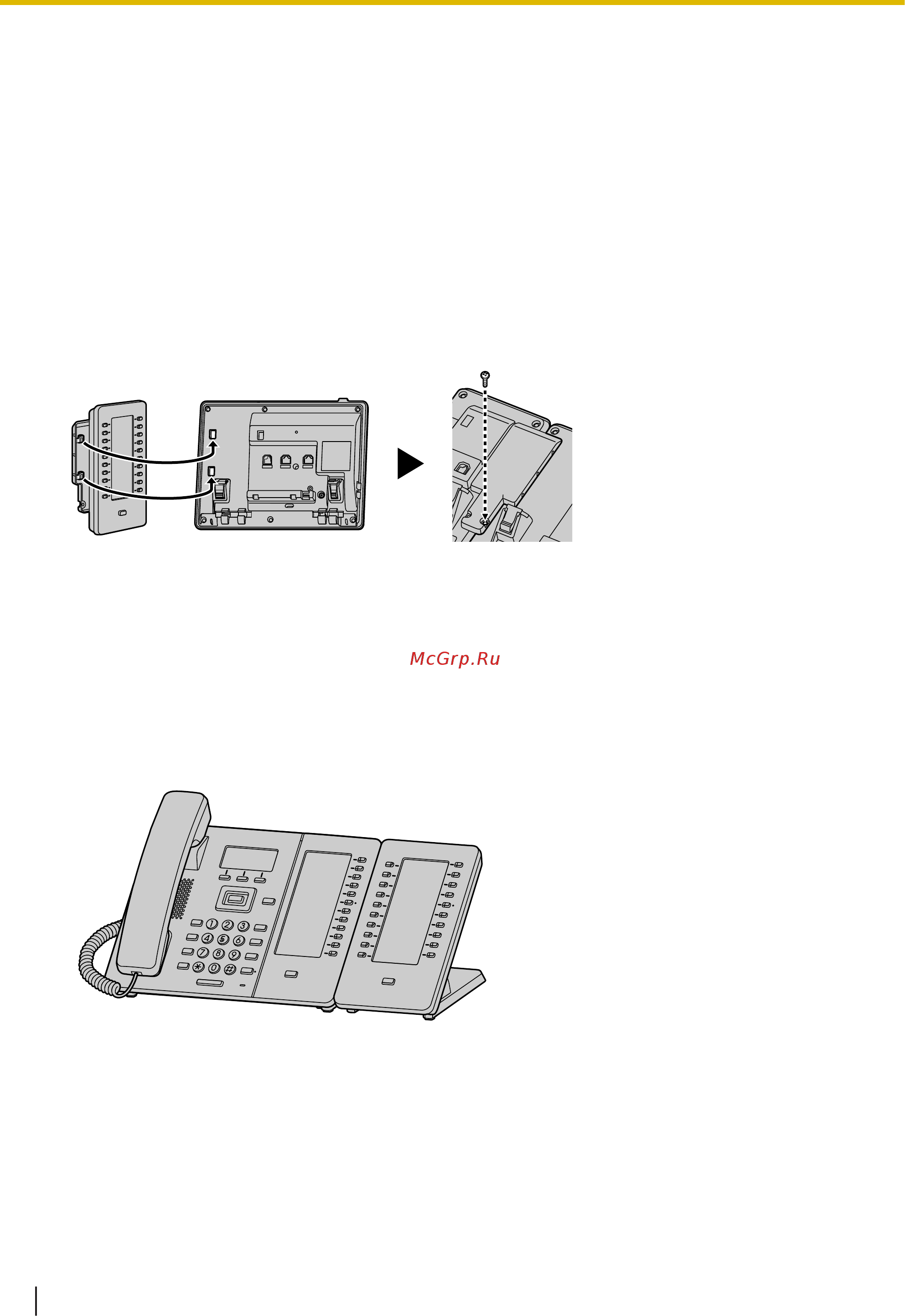

1. Снимите подставку с устройства KX-HDV230 и KX-HDV20.
2. Вставьте лапки KX-HDV20 в соответствующие отверстия на основании, а затем сдвиньте
KX-HDV20 в направлении стрелки.
3. Закрепите KX-HDV20 на устройстве с помощью винтов, входящих в комплект поставки.
2
3
4. Установите подставку на устройствах KX-HDV230 и KX-HDV20. раздел "2.2.1 Установка подстав-
ки". Или закрепите на стене при необходимости.
5. Подключите KX-HDV20 к устройству с помощью входящего в комплект кабеля.
6. Включите KX-HDV230.
Замечание
• К изделию может быть подключено до 5 устройств KX-HDV20.
2.2.4 Установка дополнительного модуля KX-HDV20 на устройстве (только KX-HDV230)
14 Инструкция по эксплуатации
