2.2.6 Настенный монтаж
Устройство KX-HDV230 и до 5 дополнительных устройств KX-HDV20 могут быть закреплены на стене.
Примечание
• При вворачивании винтов избегайте труб, электрических кабелей и т. п., которые могут проле-
гать в стене.
• Не утапливайте головки винтов заподлицо со стеной.
Замечание
• Убедитесь, что стена, на которую крепится устройство, и метод крепления обладают достаточ-
ной прочностью, чтобы выдержать вес устройства.
• Шаблон для настенного крепления находится в конце инструкции.
• На некоторых стенах перед вворачиванием винтов может потребоваться установка дюбелей.

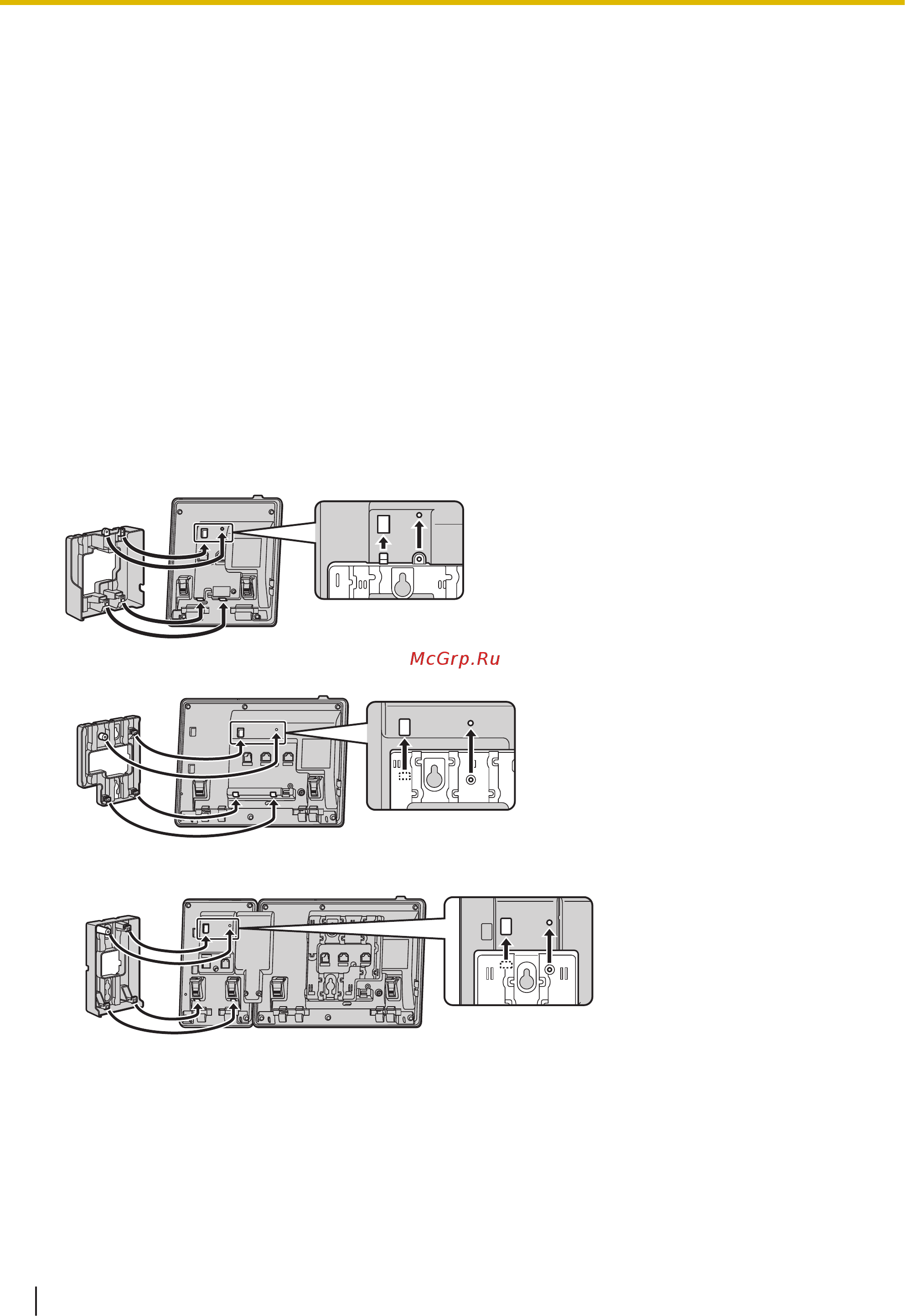

1. Вставьте лапки адаптера для настенного монтажа в соответствующие отверстия в основании, а
затем сдвиньте его в направлении стрелки до щелчка.
KX-HDV130
KX-HDV230
KX-HDV230 с дополнительным модулем KX-HDV20
Для 2-го–5-го KX-HDV20
Извлеките винт из DSS-крышки устройства KX-HDV20 и снимите крышку, сдвинув ее наверх.
2.2.6 Настенный монтаж
18 Инструкция по эксплуатации
