*1
*1 DSS-крышка

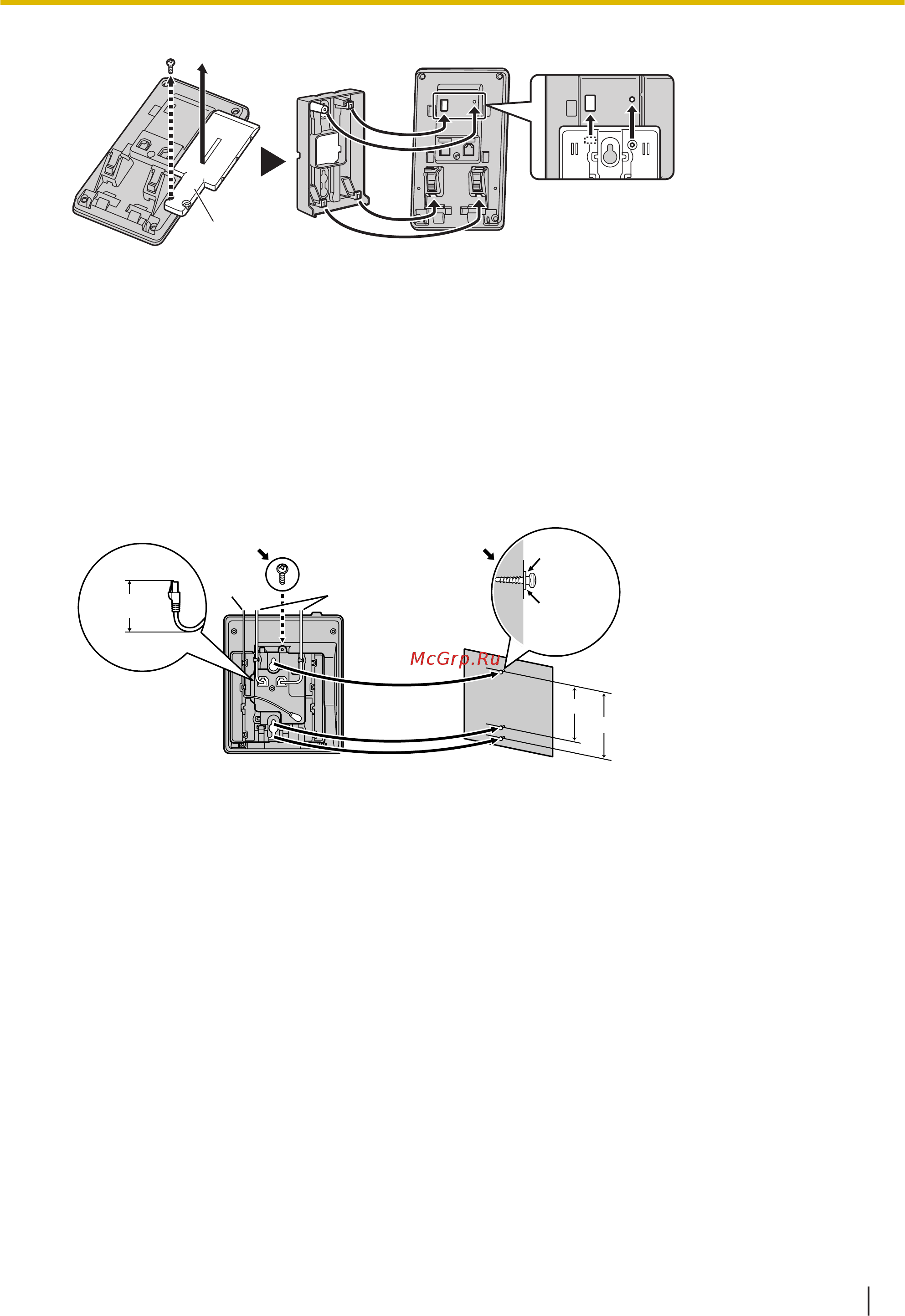

2. Закрепите адаптер для настенного монтажа на базе с помощью малого винта.
(Рекомендуемая отвертка: от 0,4 Н·м [4,08 кгс·см/3,54 фунт-сил·дюйма] до 0,6 Н·м [6,12 кгс·см/
5,31 фунт-сил·дюйма])
3. Подключите внешний блок питания, шнур трубки, кабели Ethernet и необходимые кабели подклю-
чения.
4. Вверните в стену большие винты на расстоянии 83 мм (mm) (3 1/4 дюйма) или 100 мм (mm) (3
15/16 дюйма) друг от друга и закрепите устройство на стене.
KX-HDV130
*4
*5
*1
*3
*6
*7
2 4
*2
*1 40 мм (mm) (1 37/64 дюйма) или менее
*2 Сетевой адаптер
*3 Кабели Ethernet
*4 Шайба
*5 Закрутите винт до указанного уровня.
*6 83 мм (mm) (3 1/4 дюйма)
*7 100 мм (mm) (3 15/16 дюйма)
2.2.6 Настенный монтаж
Инструкция по эксплуатации 19
