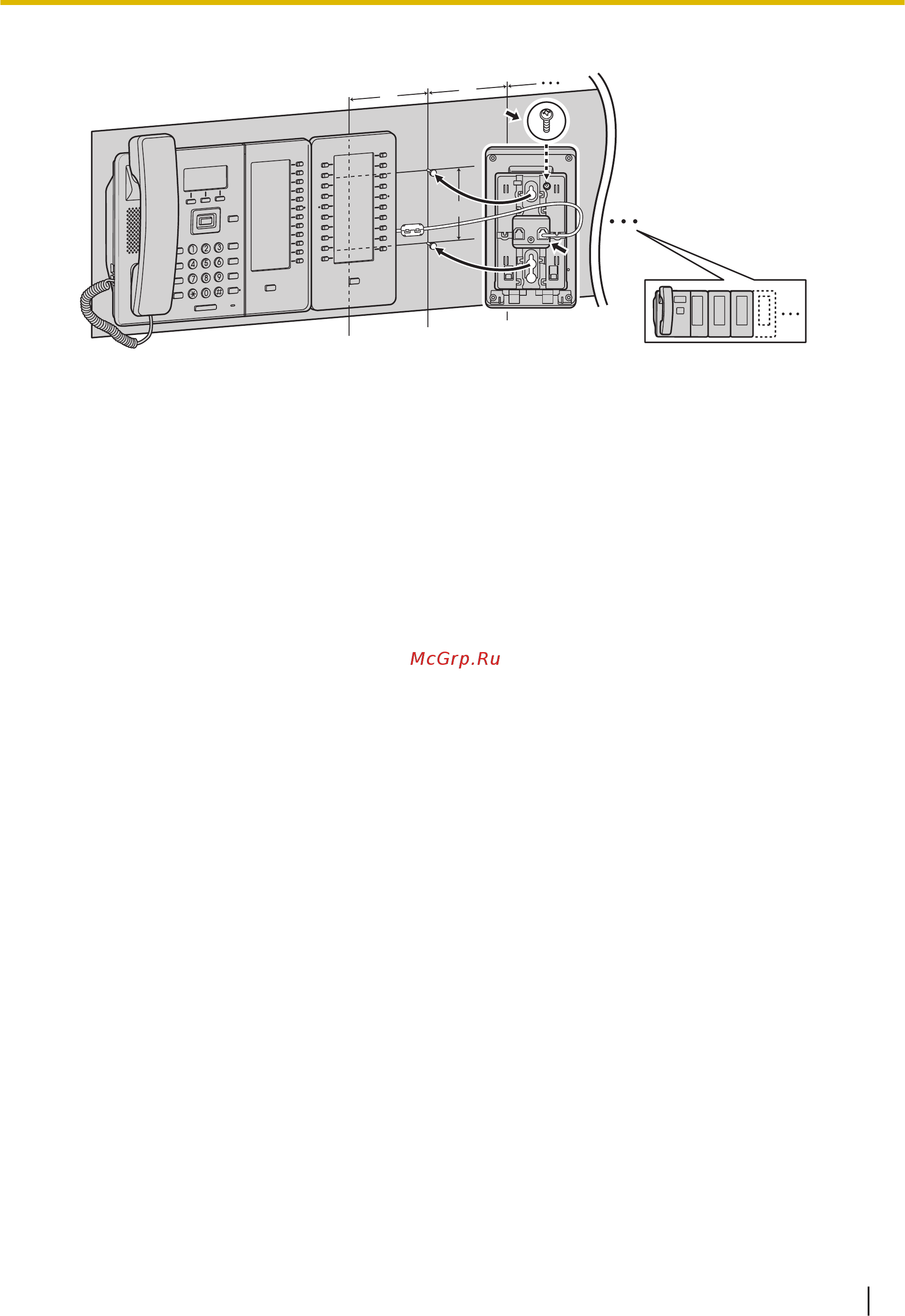

Для 2-го–5-го KX-HDV20
*7*7
33
*10
*10
22
*1 Кабели Ethernet
*2 Кабель для гарнитуры EHS
*3 Сетевой адаптер
*4 40 мм (mm) (1 37/64 дюйма) или меньше
*5 Шайба
*6 Закрутите винт до указанного уровня.
*7 83 мм (mm) (3 1/4 дюйма) или 100 мм (mm) (3 15/16 дюйма)
*8 Кабель для подключения
Подсоедините кабель для подключения, как показано на рисунке.
*9 179 мм (mm) (7 1/16 дюйма)
*10 111 мм (mm) (4 3/8 дюйма)
2.2.6 Настенный монтаж
Инструкция по эксплуатации 21
