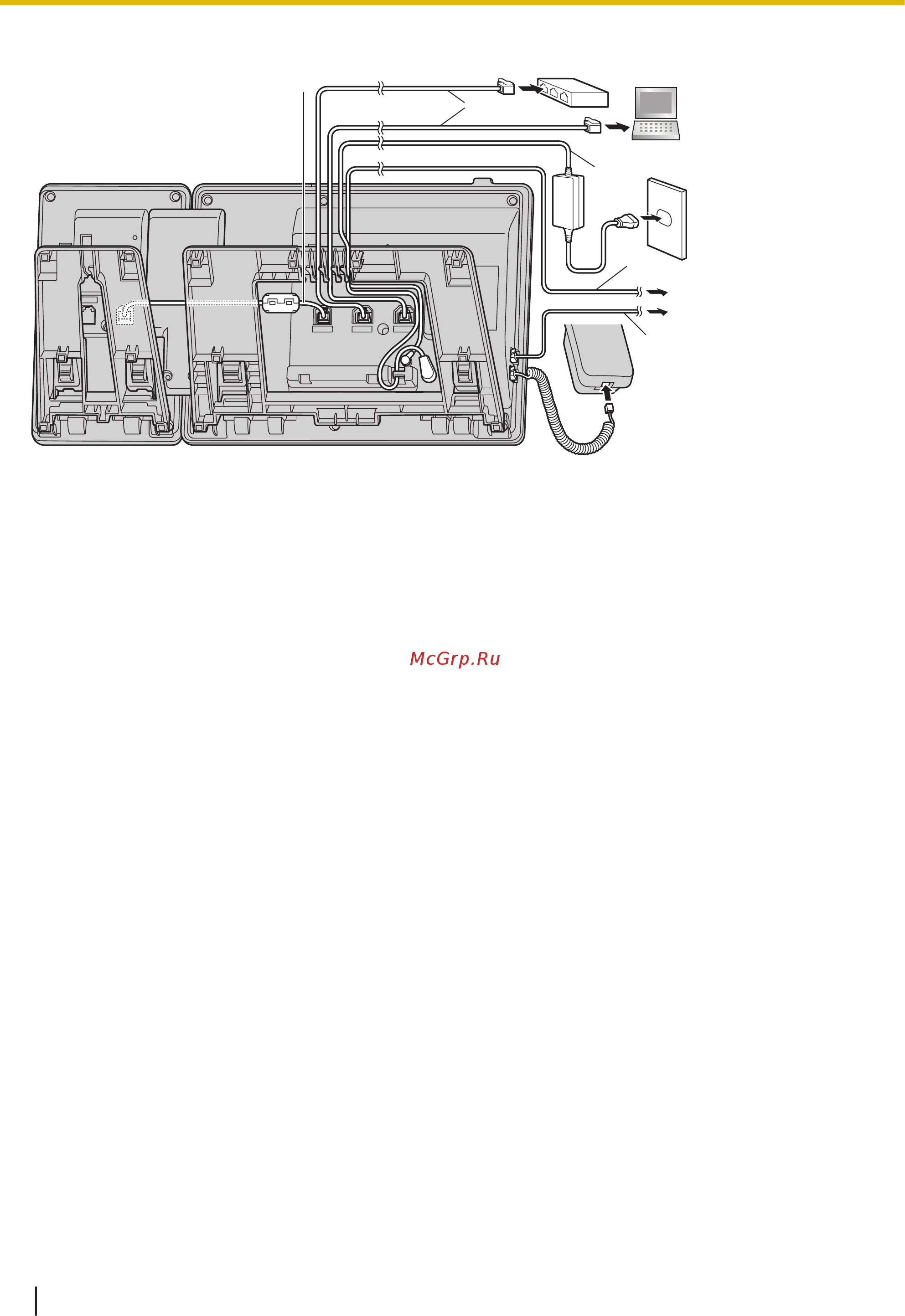

KX-HDV230 / KX-HDV20
*1
*4
*6
*3
*5
*2
*1
Концентратор PoE
*2
Кабель локальной сети
*3
Дополнительный адаптер сети переменного тока
*4
Дополнительная гарнитура
Актуальная информация по гарнитурам, проверенным на совместимость с данным устройством, приведена на следую-
щем веб-сайте:
https://panasonic.net/cns/pcc/support/sipphone/
*5
Кабель для подключения
Подсоедините кабель для подключения, как показано на рисунке.
*6
Дополнительная гарнитура EHS
Последнюю информацию о гарнитурах EHS, прошедших тестирование на работу с данным устройством, можно найти на
следующем веб-сайте:
https://panasonic.net/cns/pcc/support/sipphone/
Замечание
• Исходное состояние IP-адреса: "DHCP—ABTO". Для получения информации о сетевой среде
обратитесь к системному администратору.
При выборе кабелей Ethernet (не входят в комплект)
• Пользуйтесь гибкими кабелями без крышек разъемов. Не пользуйтесь кабелями с жестким по-
крытием, которое может порваться или треснуть при изгибе. Во избежание повреждения кабелей
пользуйтесь кабелями, не выступающими за плоскость основания устройства.
• Подключайте кабели, как показано на следующей иллюстрации.
2.2.5 Подключения (включая дополнительный модуль KX-HDV20)
16 Инструкция по эксплуатации
