2.2.5 Подключения (включая дополнительный модуль
KX-HDV20)

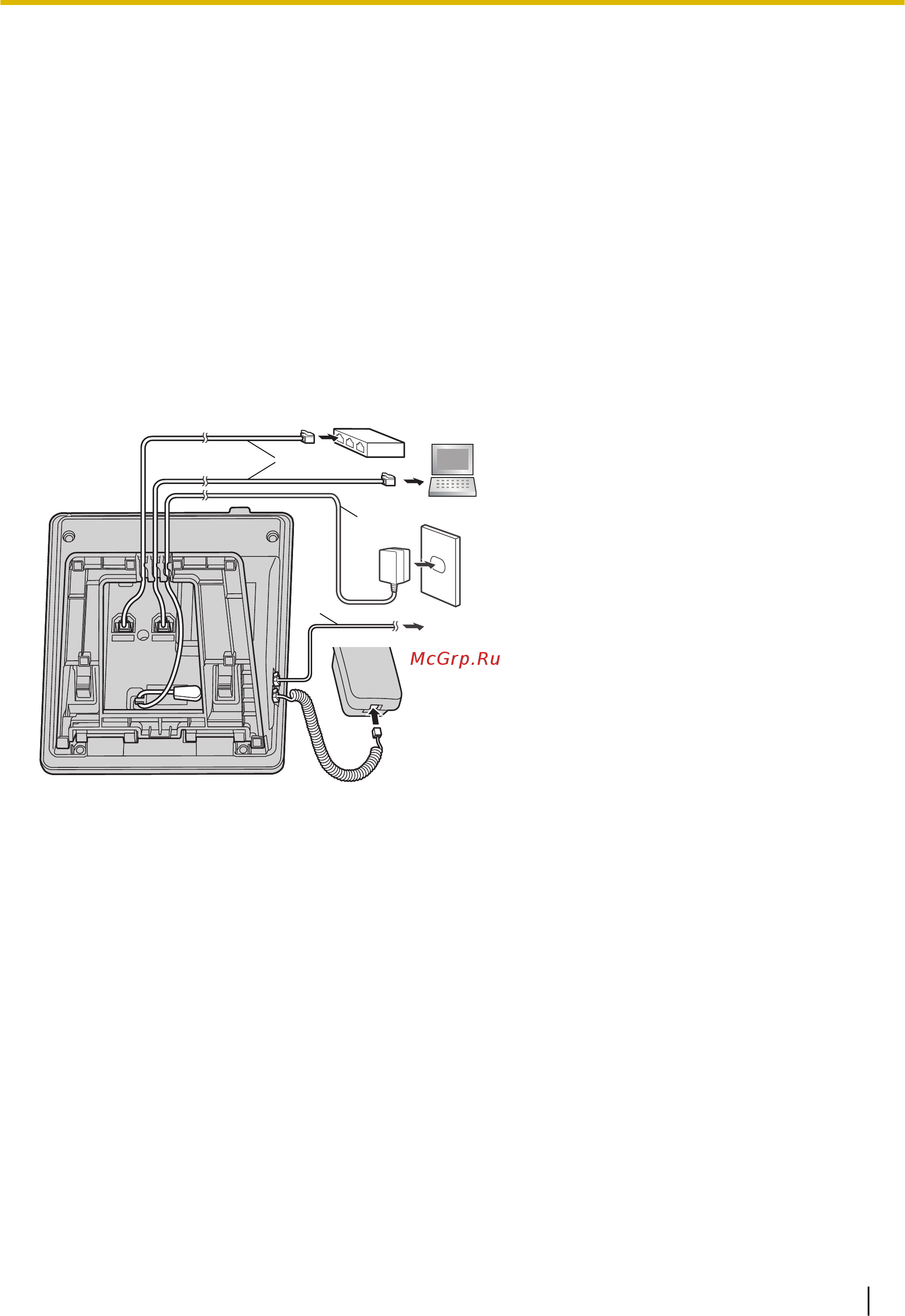

Подключите кабель Ethernet, кабель телефонной трубки и адаптер сети переменного тока (дополни-
тельно) к устройству.
Примечание
• Устройство KX-HDV20 может быть использовано только при получении электропитания от до-
полнительного адаптера сети переменного тока; устройство не может быть использовано при
получении электропитания по сети Ethernet (PoE).
Замечание
• KX-HDV20 можно использовать с KX-HDV230.
KX-HDV130
*1
*3
*4
*2
2.2.5 Подключения (включая дополнительный модуль KX-HDV20)
Инструкция по эксплуатации 15
