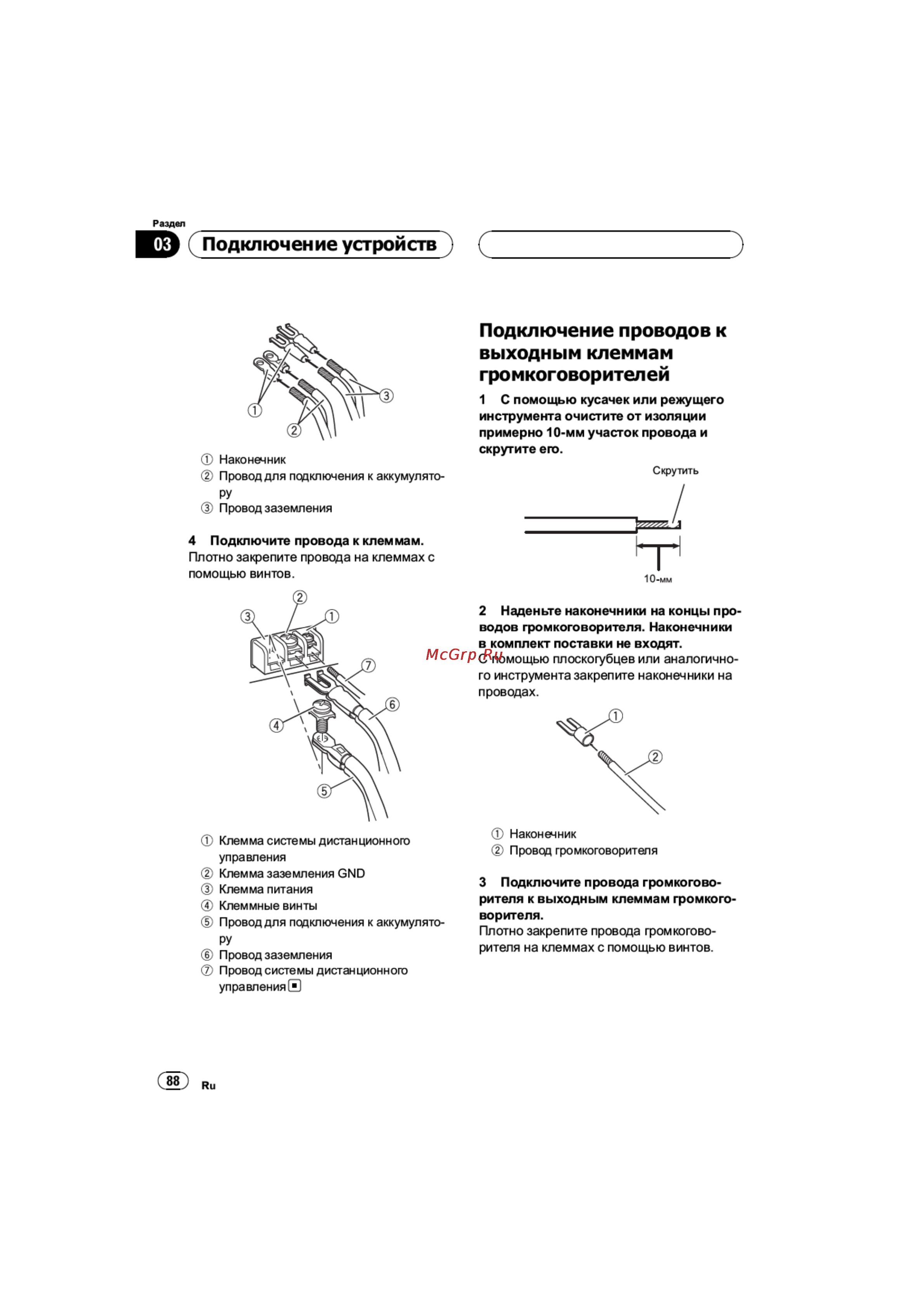

Раздел Подключение устройств Подключение проводов к выходным клеммам громкоговорителей ф Наконечник Провод для подключения к аккумулято 1 С помощью кусачек или режущего инструмента очистите от изоляции примерно 10 мм участок провода и скрутите его Скрутить ру Провод заземления 4 Подключите провода к клеммам Плотно закрепите провода на клеммах с помощью винтов 2 Наденьте наконечники на концы про водов громкоговорителя Наконечники в комплект поставки не входят С помощью плоскогубцев или аналогично го инструмента закрепите наконечники на проводах ф Клемма системы дистанционного управления Клемма заземления СМО Клемма питания Клеммные винты Провод для подключения к аккумулято ру Провод заземления Провод системы дистанционного управления И Яи ф Наконечник Провод громкоговорителя 3 Подключите провода громкогово рителя к выходным клеммам громкого ворителя Плотно закрепите провода громкогово рителя на клеммах с помощью винтов
