Pioneer GM-3400T [8/19] Подключение устройств

Содержание

• Bedienungsanleitung 1
• Gm 5400t gm 3400t 1
• Handleiding 1
• Manual de instrucciones 1
• Manuale d istruzioni 1
• Mode d emploi 1
• Owner s manual 1
• Pioneer 1
• Руководство пользователя 1
• Благодарим вас за покупку этого изделия компании pioneer 2
• Для обеспечения правильности эксплуатации внимательно прочитайте данное руководство перед первым использованием изделия держите данное руководство под рукой для обращения к нему в будущем 2
• Содержание 2
• Http www pioneer rus ru 3
• I перед началом i эксплуатации 3
• В случае возникновения неполадок 3
• О руководстве 3
• Посетите наш сайт 3
• Внимание 4
• Перед началом 4
• Перед подключением установкой усилителя 4
• Предупреждение 4
• Русский 4
• Эксплуатации 4
• Normal 5
• Настройка усилителя 5
• Описание элементов устройства 5
• Регулятор bass boost уровень усиления низких частот 5
• Регулятор bfc частоты биений 5
• Регулятор gain уровня усиления 5
• Регулятор lpf фильтр низких ча стот 5
• Ф индикатор питания 5
• Настройка усилителя 6
• Отношение коэффициента усиления усилителя и выходной мощности основного устройства 6
• Регулировка коэффициента усиления данного устройства 6
• Русский 6
• Установка коэффициента усиления 6
• Форма сигнала на выходе при высоком уровне громкости созданном с помощью регулятора коэффициента усиления усилителя 6
• Перед подключением усилителя 7
• Подключение устройств 7
• Предупреждение 7
• Схема подключения 7
• Внимание 8
• Подключение устройств 8
• Режим мостового соединения 8
• Русский 8
• Технические характеристики громкоговорителя 8
• Rca и вход громкоговорителя 9
• Громкоговорители могут работать в двухка нальном стерео или одноканальном моно режиме подсоедините выводы громкоговорителей в соответствии с режи мом см приведенные ниже параметры 9
• Двухканальный выход стерео 9
• Канал громкого ворителя мощность 9
• Одноканальный выход 9
• Подключение громкоговорителей 9
• Подключение устройств 9
• Подключения с использованием входного провода громкоговорителя 9
• Подключите выходные провода громкого ворителя к усилителю с помощью входного провода входящего в комплект поставки не используйте одновременно вход 9
• Прочее оборудование кроме сабвуфера 9
• Сабвуфер 9
• Ф громкоговоритель левый громкоговоритель правый 9
• Ф громкоговоритель моно в 9
• Ли 87 10
• Наденьте наконечники на концы про водов наконечники в комплект постав ки не входят 10
• Подключение клеммы питания 10
• Подключение устройств 10
• Предупреждение 10
• Проложите провод предназначен ный для подключения к аккумулятору из отсека двигателя в салон автомоби ля 10
• Русский 10
• Скрутите оголенные концы провода предназначенного для подключения к аккумулятору провода заземления и провода системы дистанционного управления 10
• Наденьте наконечники на концы про водов громкоговорителя наконечники в комплект поставки не входят 11
• Подключение проводов к выходным клеммам громкоговорителей 11
• Подключение устройств 11
• Подключите провода громкогово рителя к выходным клеммам громкого ворителя 11
• Подключите провода к клеммам 11
• С помощью кусачек или режущего инструмента очистите от изоляции примерно 10 мм участок провода и скрутите его 11
• Ни 89 12
• Подключение устройств 12
• Русский 12
• Внимание 13
• Перед установкой усилителя 13
• По отметкам просверлите отверстия диаметром 2 5 мм в коврике или непос редственно в шасси 13
• Поместите усилитель в место где его предстоит установить 13
• Предупреждение 13
• Пример установки усилителя на напольном коврике или шасси 13
• Ю установка 13
• Русский 14
• Установка л 14
• Gm 3400t 15
• Г дополнительная i информация 15
• См 5400т 15
• Технические характеристики 15
• Данное устройство произведено в 16
• Дополнительная информация 16
• Изменены с целью их улучшения без пред варительного уведомления 16
• Малайзии е 16
• Мальному значению тока потребляемому данным устройством когда на вход по дается аудиосигнал используйте это зна чение при подсчете суммарного тока 16
• Потребляемого несколькими усилителями мощности 16
• Примечание в соответствии со статьей 5 закона рос сийской федерации о защите прав по требителей и постановлением правительства российской федерации ne 720 от 16 6 7 компания pioneer europe nv оговаривает следующий срок службы изделий официально поставляемых на российский рынок автомобильная электроника 6 лет другие изделия наушники микрофоны и т п 5 лет 16
• Примечания 16
• Русский 16
• Среднее значение тока близко к макси 16
• Характеристики и конструкция могут быть 16
• Http www pioneer eu 19

Похожие устройства

• Supra STV-LC3225DL Инструкция по эксплуатации
• Miele W 4000 Gala Grande Инструкция по эксплуатации
• Panasonic LUMIX DMC-LC33 Инструкция по эксплуатации
• Philips HR 7761 Инструкция по эксплуатации
• Pioneer MVH-8300BT Инструкция по эксплуатации
• Supra STV-LC3225LF Инструкция по эксплуатации
• Panasonic LUMIX DMC-LC40 Инструкция по эксплуатации
• Vitek VT 1603 Инструкция по эксплуатации
• Panasonic TX-26LX50P Инструкция по эксплуатации
• Pioneer BDP-430 Инструкция по эксплуатации
• Supra STV-LC4225AFL Инструкция по эксплуатации
• Vitek VT 1617 Инструкция по эксплуатации
• Panasonic LUMIX DMC-LC43 Инструкция по эксплуатации
• Hyundai H-DC5341 Инструкция по эксплуатации
• Pioneer BDP-120/S Инструкция по эксплуатации
• Supra STV-LC4225FL Инструкция по эксплуатации
• Panasonic LUMIX DMC-LC5 Инструкция по эксплуатации
• Pioneer BDP-330 Инструкция по эксплуатации
• Vitek VT-3536 Инструкция по эксплуатации
• Stadler Form Processor One SFP.400 Инструкция по эксплуатации

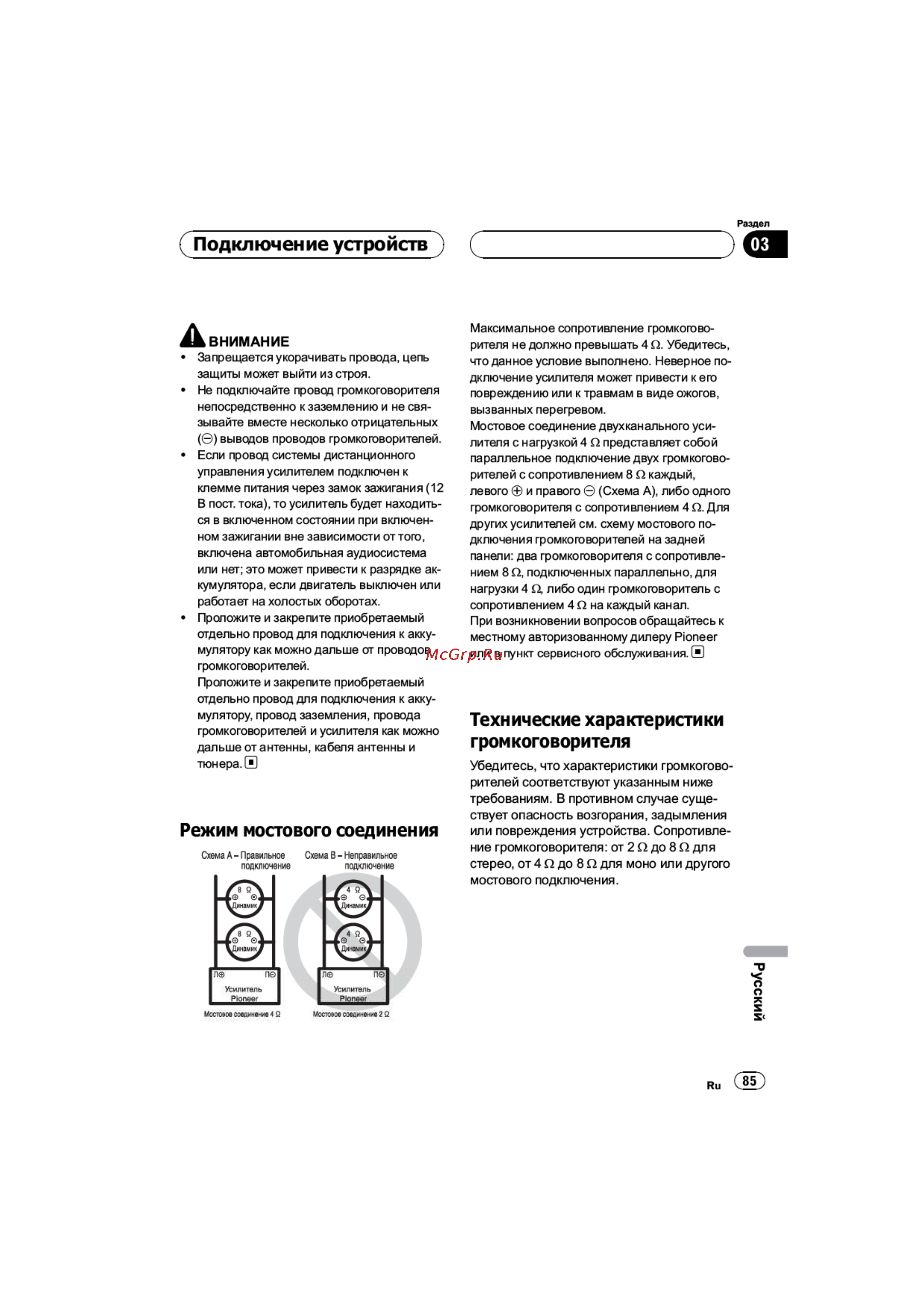

Раздел Подключение устройств С А ВНИМАНИЕ Максимальное сопротивление громкогово рителя не должно превышать 4 П Убедитесь что данное условие выполнено Неверное по дключение усилителя может привести к его повреждению или к травмам в виде ожогов вызванных перегревом Мостовое соединение двухканального уси лителя с нагрузкой 4 п представляет собой параллельное подключение двух громкогово рителей с сопротивлением 8 О каждый левого и правого Схема А либо одного громкоговорителя с сопротивлением 4 Q Для других усилителей см схему мостового по дключения громкоговорителей на задней панели два громкоговорителя с сопротивле нием 8 Q подключенных параллельно для нагрузки 4 Q либо один громкоговоритель с сопротивлением 4 Q на каждый канал При возникновении вопросов обращайтесь к местному авторизованному дилеру Pioneer или в пункт сервисного обслуживания В Запрещается укорачивать провода цепь защиты может выйти из строя Не подключайте провод громкоговорителя непосредственно к заземлению и не свя зывайте вместе несколько отрицательных О выводов проводов громкоговорителей Если провод системы дистанционного управления усилителем подключен к клемме питания через замок зажигания 12 В пост тока то усилитель будет находить ся в включенном состоянии при включен ном зажигании вне зависимости оттого включена автомобильная аудиосистема или нет это может привести к разрядке ак кумулятора если двигатель выключен или работает на холостых оборотах Проложите и закрепите приобретаемый отдельно провод для подключения к акку мулятору как можно дальше от проводов громкоговорителей Проложите и закрепите приобретаемый отдельно провод для подключения к акку мулятору провод заземления провода громкоговорителей и усилителя как можно дальше от антенны кабеля антенны и тюнера Н Режим мостового соединения Схема А Правильное подключение Усилитель Pioneer Мостовое соединение 4 Q Технические характеристики громкоговорителя Убедитесь что характеристики громкогово рителей соответствуют указанным ниже требованиям В противном случае суще ствует опасность возгорания задымления или повреждения устройства Сопротивле ние громкоговорителя от 2 П до 8 для стерео от 4 О до 8 С для моно или другого мостового подключения Русский л по Схема В Неправильное подключение л по Усилитель _____ Мостовое сседичвгис 2 Q Ru 85
