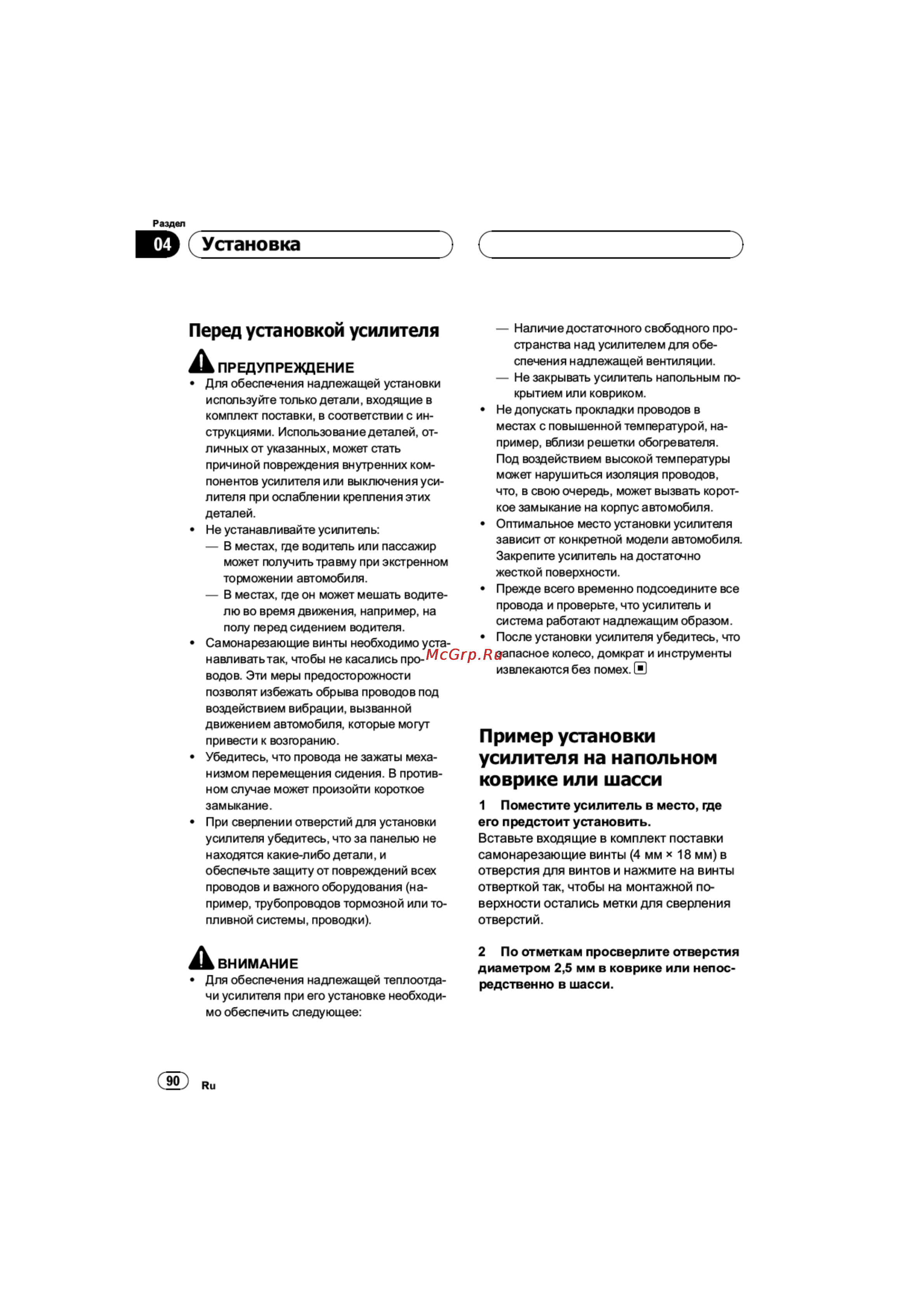

Pioneer GM-3400T [13/19] Перед установкой усилителя
![Pioneer GM-3400T [13/19] Перед установкой усилителя](/views2/1035426/page13/bgd.png)
Содержание
- Bedienungsanleitung 1
- Gm 5400t gm 3400t 1
- Handleiding 1
- Manual de instrucciones 1
- Manuale d istruzioni 1
- Mode d emploi 1
- Owner s manual 1
- Pioneer 1
- Руководство пользователя 1
- Благодарим вас за покупку этого изделия компании pioneer 2
- Для обеспечения правильности эксплуатации внимательно прочитайте данное руководство перед первым использованием изделия держите данное руководство под рукой для обращения к нему в будущем 2
- Содержание 2
- Http www pioneer rus ru 3
- I перед началом i эксплуатации 3
- В случае возникновения неполадок 3
- О руководстве 3
- Посетите наш сайт 3
- Внимание 4
- Перед началом 4
- Перед подключением установкой усилителя 4
- Предупреждение 4
- Русский 4
- Эксплуатации 4
- Normal 5
- Настройка усилителя 5
- Описание элементов устройства 5
- Регулятор bass boost уровень усиления низких частот 5
- Регулятор bfc частоты биений 5
- Регулятор gain уровня усиления 5
- Регулятор lpf фильтр низких ча стот 5
- Ф индикатор питания 5
- Настройка усилителя 6
- Отношение коэффициента усиления усилителя и выходной мощности основного устройства 6
- Регулировка коэффициента усиления данного устройства 6
- Русский 6
- Установка коэффициента усиления 6
- Форма сигнала на выходе при высоком уровне громкости созданном с помощью регулятора коэффициента усиления усилителя 6
- Перед подключением усилителя 7
- Подключение устройств 7
- Предупреждение 7
- Схема подключения 7
- Внимание 8
- Подключение устройств 8
- Режим мостового соединения 8
- Русский 8
- Технические характеристики громкоговорителя 8
- Rca и вход громкоговорителя 9
- Громкоговорители могут работать в двухка нальном стерео или одноканальном моно режиме подсоедините выводы громкоговорителей в соответствии с режи мом см приведенные ниже параметры 9
- Двухканальный выход стерео 9
- Канал громкого ворителя мощность 9
- Одноканальный выход 9
- Подключение громкоговорителей 9
- Подключение устройств 9
- Подключения с использованием входного провода громкоговорителя 9
- Подключите выходные провода громкого ворителя к усилителю с помощью входного провода входящего в комплект поставки не используйте одновременно вход 9
- Прочее оборудование кроме сабвуфера 9
- Сабвуфер 9
- Ф громкоговоритель левый громкоговоритель правый 9
- Ф громкоговоритель моно в 9
- Ли 87 10
- Наденьте наконечники на концы про водов наконечники в комплект постав ки не входят 10
- Подключение клеммы питания 10
- Подключение устройств 10
- Предупреждение 10
- Проложите провод предназначен ный для подключения к аккумулятору из отсека двигателя в салон автомоби ля 10
- Русский 10
- Скрутите оголенные концы провода предназначенного для подключения к аккумулятору провода заземления и провода системы дистанционного управления 10
- Наденьте наконечники на концы про водов громкоговорителя наконечники в комплект поставки не входят 11
- Подключение проводов к выходным клеммам громкоговорителей 11
- Подключение устройств 11
- Подключите провода громкогово рителя к выходным клеммам громкого ворителя 11
- Подключите провода к клеммам 11
- С помощью кусачек или режущего инструмента очистите от изоляции примерно 10 мм участок провода и скрутите его 11
- Ни 89 12
- Подключение устройств 12
- Русский 12
- Внимание 13
- Перед установкой усилителя 13
- По отметкам просверлите отверстия диаметром 2 5 мм в коврике или непос редственно в шасси 13
- Поместите усилитель в место где его предстоит установить 13
- Предупреждение 13
- Пример установки усилителя на напольном коврике или шасси 13
- Ю установка 13
- Русский 14
- Установка л 14
- Gm 3400t 15
- Г дополнительная i информация 15
- См 5400т 15
- Технические характеристики 15
- Данное устройство произведено в 16
- Дополнительная информация 16
- Изменены с целью их улучшения без пред варительного уведомления 16
- Малайзии е 16
- Мальному значению тока потребляемому данным устройством когда на вход по дается аудиосигнал используйте это зна чение при подсчете суммарного тока 16
- Потребляемого несколькими усилителями мощности 16
- Примечание в соответствии со статьей 5 закона рос сийской федерации о защите прав по требителей и постановлением правительства российской федерации ne 720 от 16 6 7 компания pioneer europe nv оговаривает следующий срок службы изделий официально поставляемых на российский рынок автомобильная электроника 6 лет другие изделия наушники микрофоны и т п 5 лет 16
- Примечания 16
- Русский 16
- Среднее значение тока близко к макси 16
- Характеристики и конструкция могут быть 16
- Http www pioneer eu 19
Похожие устройства
- Supra STV-LC3225DL Инструкция по эксплуатации
- Miele W 4000 Gala Grande Инструкция по эксплуатации
- Panasonic LUMIX DMC-LC33 Инструкция по эксплуатации
- Philips HR 7761 Инструкция по эксплуатации
- Pioneer MVH-8300BT Инструкция по эксплуатации
- Supra STV-LC3225LF Инструкция по эксплуатации
- Panasonic LUMIX DMC-LC40 Инструкция по эксплуатации
- Vitek VT 1603 Инструкция по эксплуатации
- Panasonic TX-26LX50P Инструкция по эксплуатации
- Pioneer BDP-430 Инструкция по эксплуатации
- Supra STV-LC4225AFL Инструкция по эксплуатации
- Vitek VT 1617 Инструкция по эксплуатации
- Panasonic LUMIX DMC-LC43 Инструкция по эксплуатации
- Hyundai H-DC5341 Инструкция по эксплуатации
- Pioneer BDP-120/S Инструкция по эксплуатации
- Supra STV-LC4225FL Инструкция по эксплуатации
- Panasonic LUMIX DMC-LC5 Инструкция по эксплуатации
- Pioneer BDP-330 Инструкция по эксплуатации
- Vitek VT-3536 Инструкция по эксплуатации
- Stadler Form Processor One SFP.400 Инструкция по эксплуатации
Раздел Ю Установка Перед установкой усилителя А ПРЕДУПРЕЖДЕНИЕ Для обеспечения надлежащей установки используйте только детали входящие в комплект поставки в соответствии с ин струкциями Использование деталей от личных от указанных может стать причиной повреждения внутренних ком понентов усилителя или выключения уси лителя при ослаблении крепления этих деталей Не устанавливайте усилитель В местах где водитель или пассажир может получить травм у при экстренном торможении автомобиля В местах где он может мешать водите лю во время движения например на полу перед сидением водителя Самонарезающие винты необходимо устанавливатьтак чтобы не касались про водов Эти меры предосторожности позволят избежать обрыва проводов под воздействием вибрации вызванной движением автомобиля которые могут привести к возгоранию Убедитесь что провода не зажаты меха низмом перемещения сидения В против ном случае может произойти короткое замыкание При сверлении отверстий для установки усилителя убедитесь что за панелью не находятся какие либо детали и обеспечьте защиту от повреждений всех проводов и важного оборудования на пример трубопроводов тормозной или то пливной системы проводки А ВНИМАНИЕ Для обеспечения надлежащей теплоотда чи усилителя при его установке необходи мо обеспечить следующее 90 Наличие достаточного свободного про странства над усилителем для обе спечения надлежащей вентиляции Не закрывать усилитель напольным по крытием или ковриком Не допускать прокладки проводов в местах с повышенной температурой на пример вблизи решетки обогревателя Под воздействием высокой температуры может нарушиться изоляция проводов что в свою очередь может вызвать корот кое замыкание на корпус автомобиля Оптимальное место установки усилителя зависит от конкретной модели автомобиля Закрепите усилитель на достаточно жесткой поверхности Прежде всего временно подсоедините все провода и проверьте что усилитель и система работают надлежащим образом После установки усилителя убедитесь что запасное колесо домкрат и инструменты извлекаются без помех Пример установки усилителя на напольном коврике или шасси 1 Поместите усилитель в место где его предстоит установить Вставьте входящие в комплект поставки самонарезающие винты 4 мм 18 мм в отверстия для винтов и нажмите на винты отверткой так чтобы на монтажной по верхности остались метки для сверления отверстий 2 По отметкам просверлите отверстия диаметром 2 5 мм в коврике или непос редственно в шасси
