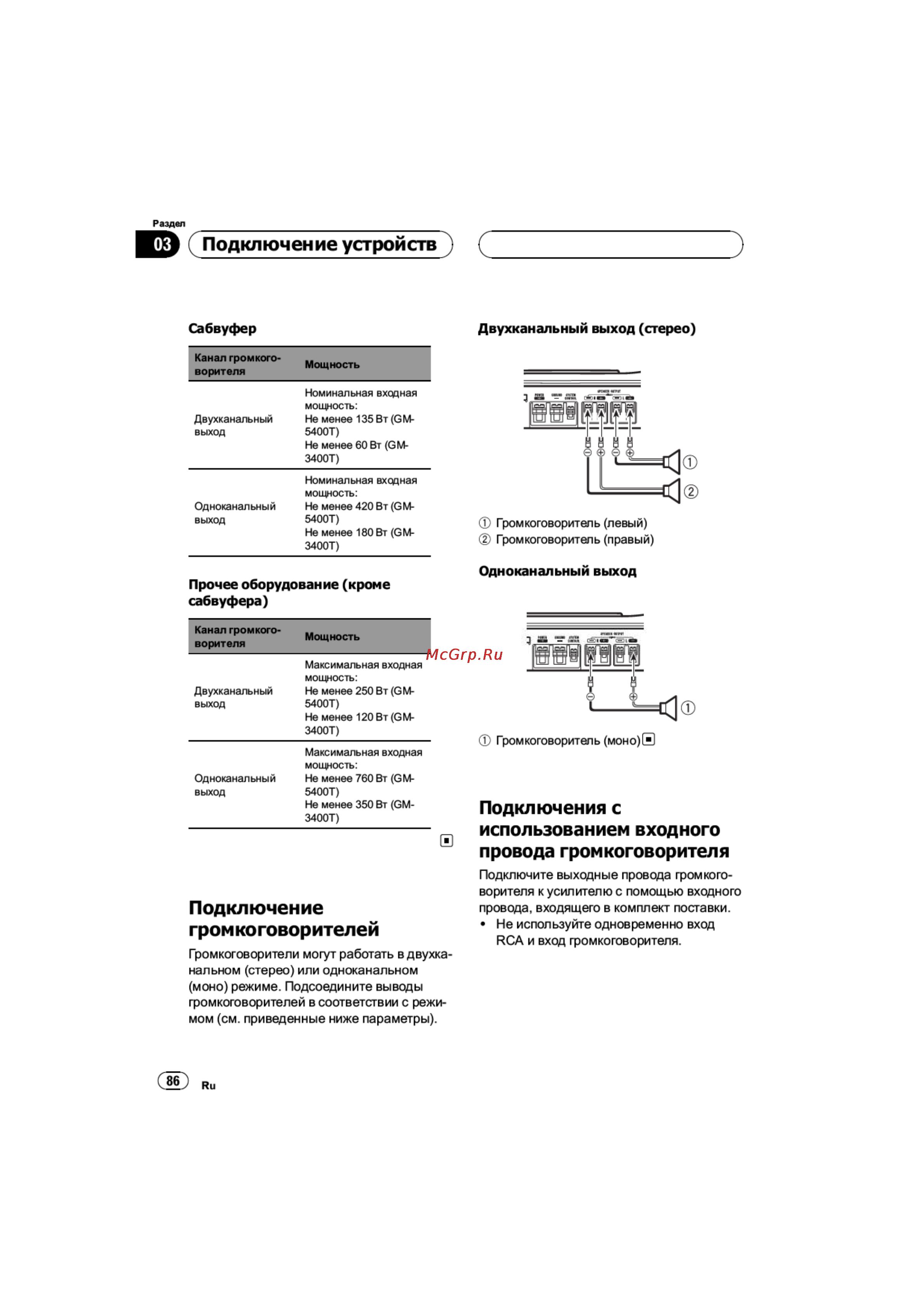

Раздел Подключение устройств Сабвуфер Двухканальный выход стерео Канал громкого ворителя Мощность Двухканальный выход Номинальная входная мощность Не менее 135 Вт G М5400Т Не менее 60 Вт GM3400Т Одноканальный выход Номинальная входная мощность Не менее 420 Вт GM5400Т Не менее 180 Вт GM3400Т ф Громкоговоритель левый Громкоговоритель правый Одноканальный выход Прочее оборудование кроме сабвуфера Канал громкого ворителя Мощность Двухканальный выход Максимальная входная мощность Не менее 250 Вт СМ5400Т Не менее 120 Вт СМ3400Т Одноканальный выход Максимальная входная мощность Не менее 760 Вт СМ5400Т Не менее 350 Вт СМ3400Т ф Громкоговоритель моно В S Подключение громкоговорителей Громкоговорители могут работать в двухка нальном стерео или одноканальном моно режиме Подсоедините выводы громкоговорителей в соответствии с режи мом см приведенные ниже параметры 86 J Ru Подключения с использованием входного провода громкоговорителя Подключите выходные провода громкого ворителя к усилителю с помощью входного провода входящего в комплект поставки Не используйте одновременно вход RCA и вход громкоговорителя
