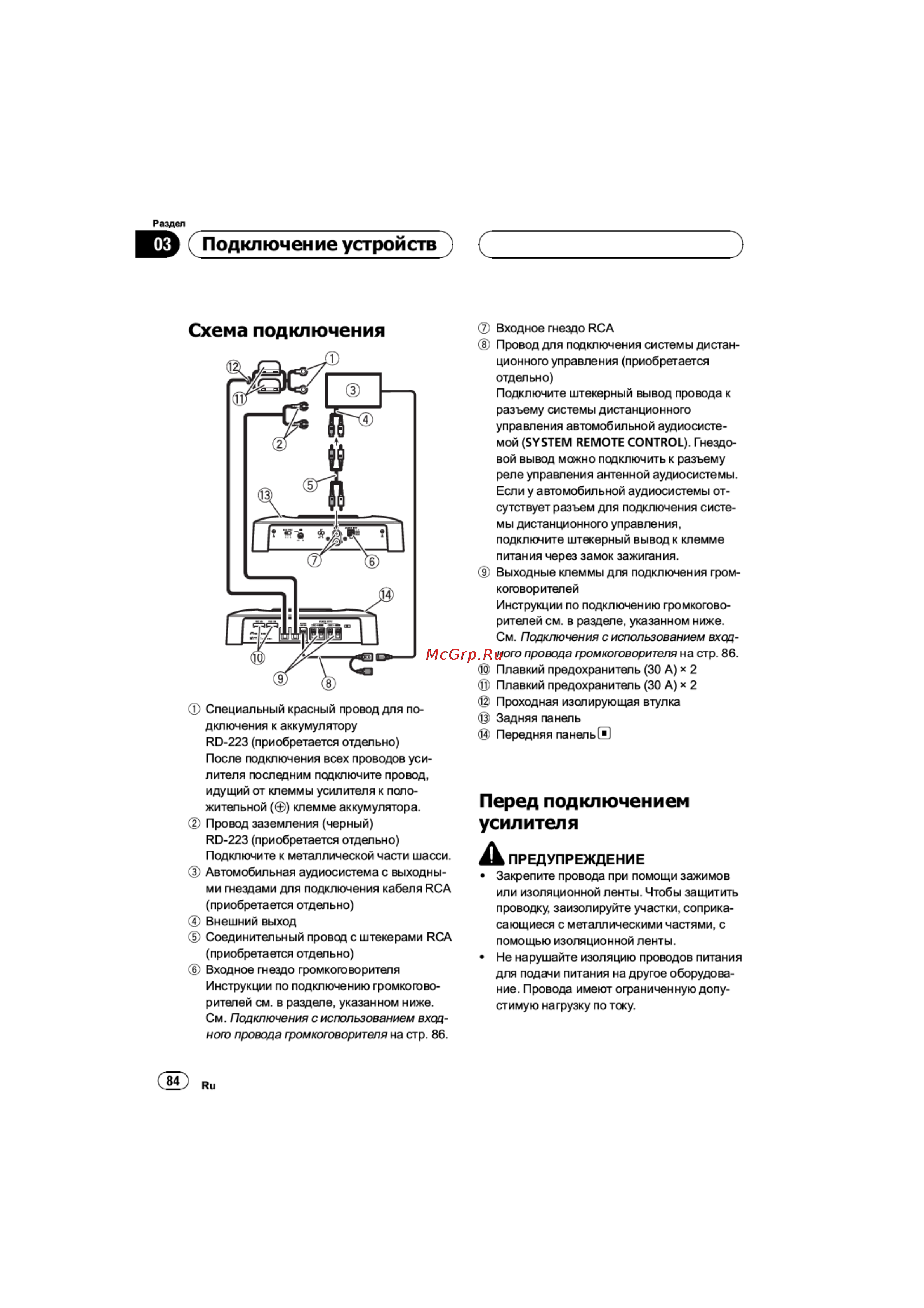

Раздел Подключение устройств Схема подключения Ф Специальный красный провод для по дключения к аккумулятору RD 223 приобретается отдельно После подключения всех проводов уси лителя последним подключите провод идущий от клеммы усилителя к поло жительной клемме аккумулятора Провод заземления черный RD 223 приобретается отдельно Подключите к металлической части шасси Автомобильная аудиосистема с выходны ми гнездами для подключения кабеля RCA приобретается отдельно Внешний выход Соединительный провод с штекерами RCA приобретается отдельно Входное гнездо громкоговорителя Инструкции по подключению громкогово рителей см в разделе указанном ниже См Подключения с использованием вход ного провода громкоговорителя на стр 86 ИЗ Ru Входное гнездо RCA Провод для подключения системы дистан ционного управления приобретается отдельно Подключите штекерный вывод провода к разъему системы дистанционного управления автомобильной аудиосисте мой SYSTEM REMOTE CONTROL Гнездо вой вывод можно подключить к разъему реле управления антенной аудиосистемы Если у автомобильной аудиосистемы от сутствует разъем для подключения систе мы дистанционного управления подключите штекерный вывод к клемме питания через замок зажигания Выходные клеммы для подключения гром коговорителей Инструкции по подключению громкогово рителей см в разделе указанном ниже См Подключения с использованием вход ного провода громкоговорителя на стр 86 Плавкий предохранитель 30 А 2 Плавкий предохранитель 30 А 2 Проходная изолирующая втулка Задняя панель Передняя панель В Перед подключением усилителя А ПРЕДУПРЕЖДЕНИЕ Закрепите провода при помощи зажимов или изоляционной ленты Чтобы защитить проводку заизолируйте участки соприка сающиеся с металлическими частями с помощью изоляционной ленты Не нарушайте изоляцию проводов питания для подачи питания на другое оборудова ние Провода имеют ограниченную допу стимую нагрузку по току
