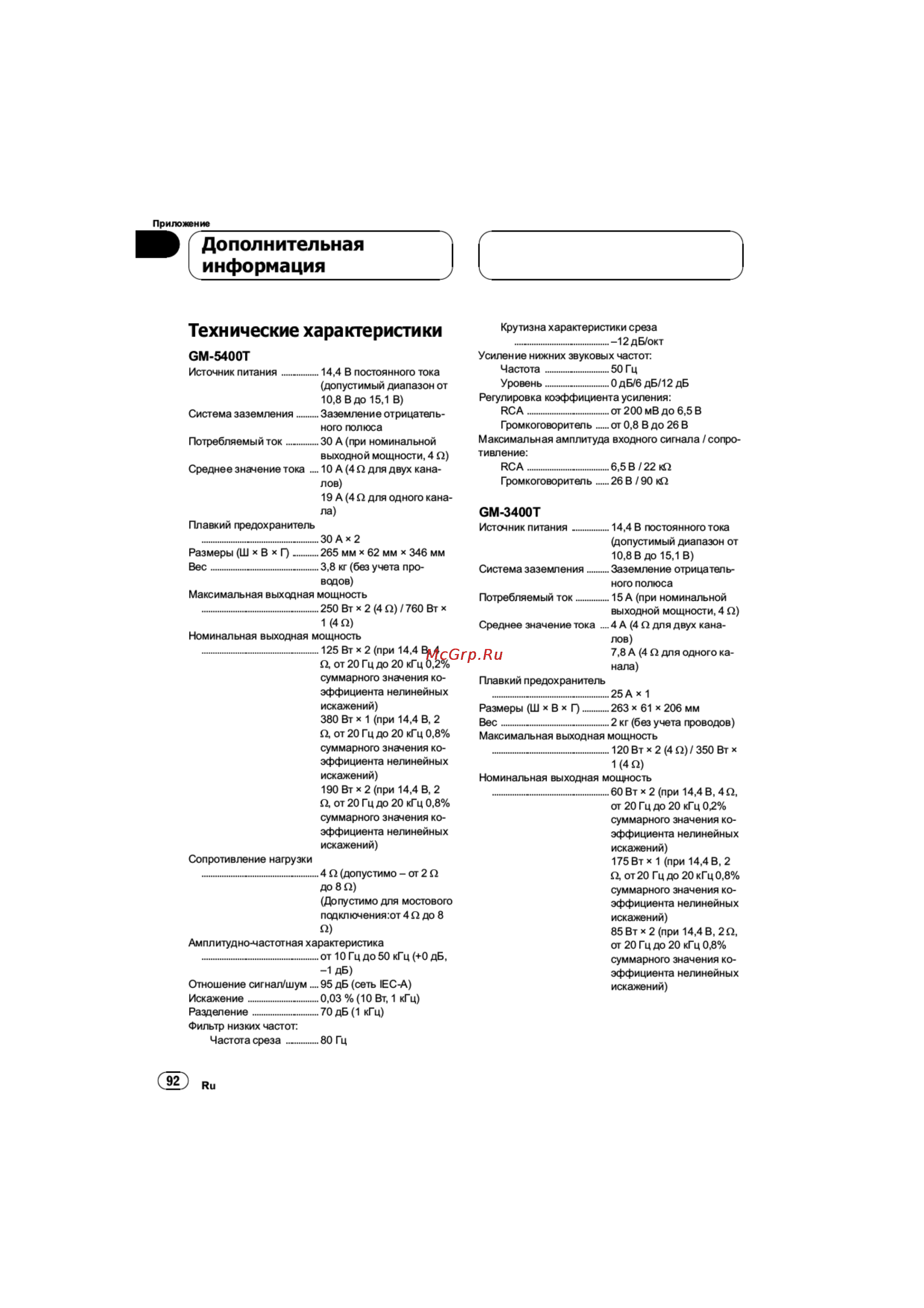

Приложение Г Дополнительная I информация Технические характеристики СМ 5400Т Источник питания 14 4 В постоянного тока допустимый диапазон от 10 8 В до 15 1 В Система заземления Заземление отрицатель ного полюса Потребляемый ток 30 А при номинальной выходной мощности 4 О Среднее значение тока 10 А 4 О для двух кана лов 19 А 4 Л для одного кана ла Плавкий предохранитель 30Ах2 Размеры Ш х в х Г 265 мм х 62 мм х 346 мм Вес 3 8 кг без учета про водов Максимальная выходная мощность 250 Вт х 2 4 Л 760 Вт х 1 4 Л Номинальная выходная мощность 125 Вт х 2 при 14 4 В 4 Л от 20 Гц до 20 кГц 0 2 суммарного значения ко эффициента нелинейных искажений 380Втх1 при 14 4 В 2 Л от 20 Гц до 20 кГц 0 8 суммарного значения ко эффициента нелинейных искажений 190 Вт х 2 при 14 4 В 2 Л от 20 Гц до 20 кГц 0 8 суммарного значения ко эффициента нелинейных искажений Сопротивление нагрузки 4 Л допустимо от 2 Л ДО 8 Л Допустимо для мостового подключения от 4 Л до 8 Л Амплитудно частотная характеристика от 10 Гц до 50 кГц 0 дБ 1 ДБ Отношение сигнал шум 95 дБ сеть 1ЕС А Искажение 0 03 10 Вт 1 кГц Разделение 70дБ 1 кГц Фильтр низких частот Частота среза_______80 Гц 92 J Ru Крутизна характеристики среза ______________ 12 дБ окт Усилен ие нижних звуковых частот Частота 50 Гц Уровень ОдБ 6 дБ 12 дБ Регулировка коэффициента усиления RCA от 200 мВ до 6 5 В Громкоговоритель от 0 8 В до 26 В Максимальная амплитуда входного сигнала сопро тивление RCA 6 5В 22 кЛ Громкоговоритель 26 В 90 кЛ GM 3400T Истснник питания 14 4 В постоянного тока допустимый диапазон от 10 8В до 15 1 В Система заземления Заземление отрицатель ного полюса Потребляемый ток 15 А при номинальной выходной мощности 4 Л Среднее значение тока 4 А 4 Л для двух кана лов 7 8 А 4 Л для одного ка нала Плавкий предохранитель 25Ах1 Размеры Ш х в х Г 263 х 61 х 206 мм Вес 2 кг без учета проводов Максимальная выходная мощность 120Вт х 2 4 Л 350 Вт х 1 4 Л Номинальная выходная мощность 60 Вт х 2 при 14 4 В 4 Л от 20 Гц до 20 кГц 02 суммарного значения ко эффициента нелинейных искажений 175 Вт х 1 при 14 4 В 2 Л от 20 Гц до 20 кГц 0 8 суммарного значения ко эффициента нелинейных искажений 85 Вт х 2 при 14 4 В 2 Л от 20 Гц до 20 кГц 0 8 суммарного значения ко эффициента нелинейных искажений
