Примечания:
•Приснятиидатчикавмешательстванебудутотображатьсяпредупреждающиесообщенияпри
входевсистемусерверасоснятымкожухом.
•Используйтелюбуюдокументацию,поставляемуюсдатчикомвмешательства,иследуйтеэтим
инструкциям,дополняющиминструкциивданномразделе.
Чтобыснятьдатчиквмешательства,выполнитеследующиедействия.
1.Извлекитеиздисководоввсевнешниеносителиивыключитевсеподсоединенныеустройства
исервер.Затемотсоединитевсешнурыпитанияотрозетокиотсоединитевсекабели,
подключенныексерверу.
2.Подготовьтесервер.Смотритераздел“Снятиеиливыдвижениесервераизстойки”настранице
53.
3.Снимитекожухсервера.Смотритераздел“Снятиекожухасервера”настранице54.
4.Найдитедатчиквмешательстваиотключитекабельотматеринскойплаты.
5.Нажмитеязычок1внаправленииотсебя,поднимитедатчиквмешательстваиизвлекитеего
изгнезда.

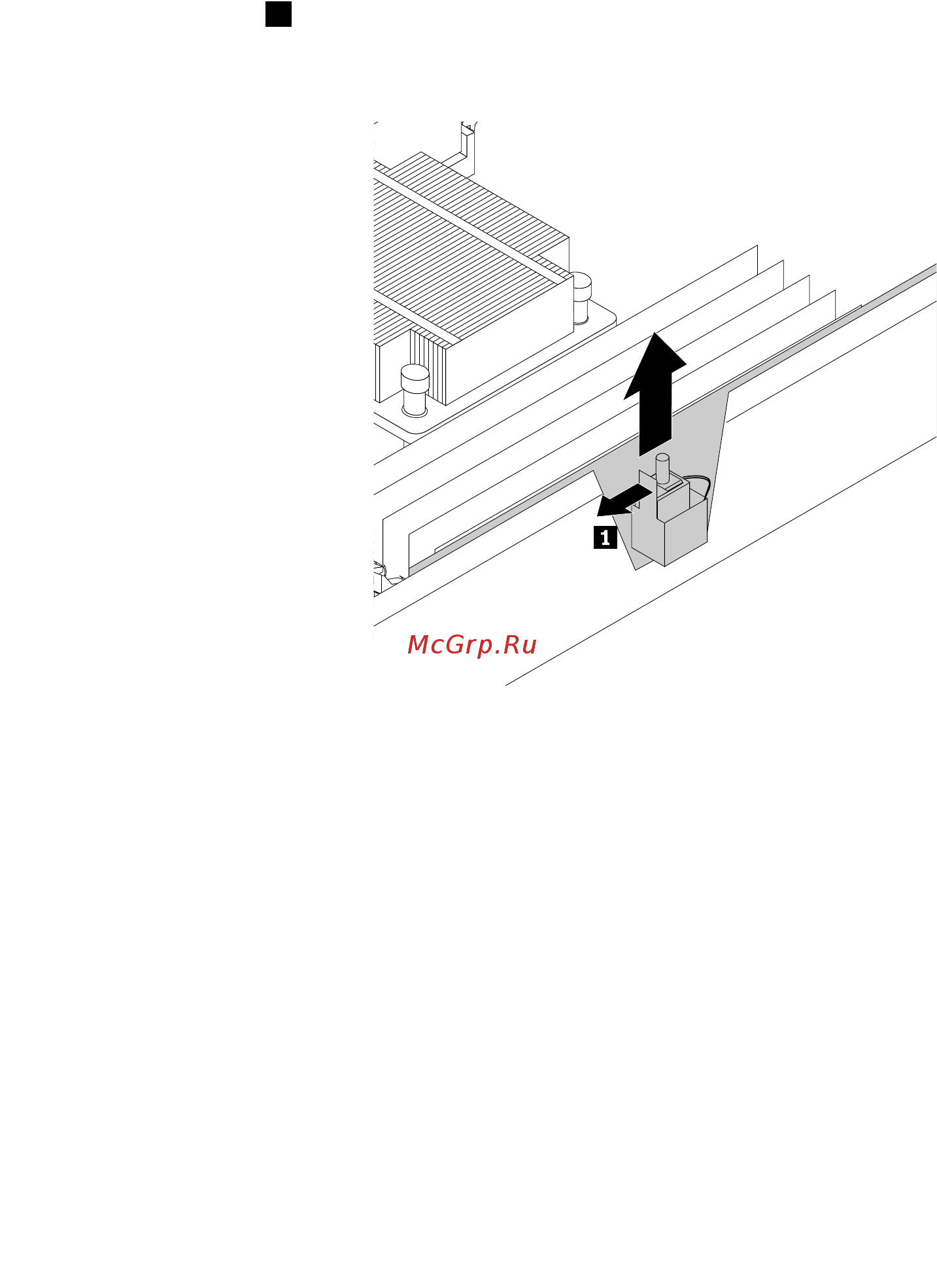

Рис.53.Снятиедатчикавмешательства
6.Есливыполучилиинструкциивернутьстарыйдатчикомвмешательства,следуйтевсем
инструкциямпоупаковкеииспользуйтевсепредоставленныеупаковочныематериалыдля
отправки.
Чтоделатьдальше:
•Есливыхотитеустановитьилиснятьдругойкомпонент,топерейдитексоответствующемуразделу.
•Чтобызавершитьпроцедуруизвлечения,перейдитекразделу“Чтонужносделатьпослезамены
компонентов”настранице133.
90ThinkServerRD350Руководствопользователяируководствопоэксплуатацииоборудования
