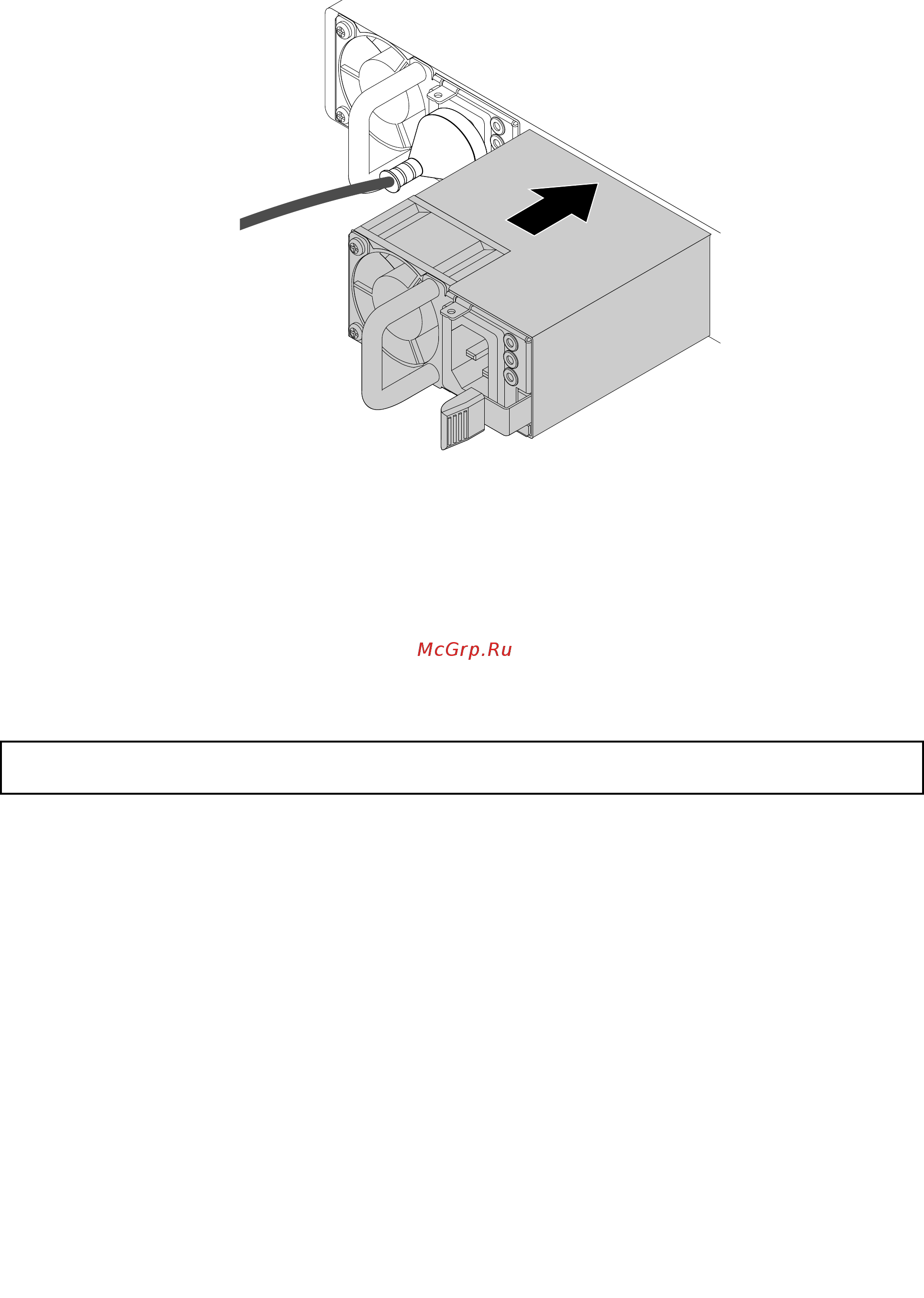

Рис.70.Установкаоперативнозаменяемогорезервногоисточникапитания
4.Подключитешнурпитанияксоответствующемуразъемуновогооперативнозаменяемого
резервногоисточникапитания.Затемпроверьтесветодиодныйиндикаторсостояниярядомс
разъемомпитания.Еслигоритзеленыйсветодиодныйиндикатор,этоозначает,чтооперативно
заменяемыйрезервныйисточникпитанияработаетисправно.Еслигоритжелтыйсветодиодный
индикатор,этоозначает,чтооперативнозаменяемыйрезервныйисточникпитанияможет
отказатьвлюбоймоментилиуженеработает.Необходимопереустановитьилизаменитьего.
Заменаоперативнозаменяемогорезервногоисточникапитания
Внимание:Неоткрывайтесерверинепытайтесьегоремонтировать,непрочитавпредварительнораздел
“SafetyInformation(Информацияпотехникебезопасности)”настраницеiiiи“Рекомендации”настранице51.
Передначаломработыраспечатайтевсесоответствующиеинструкцииилиубедитесьвналичии
PDF-версииинструкцийнадругомкомпьютере.
Примечание:Используйтелюбуюдокументацию,поставляемуюсоперативнозаменяемым
резервнымисточникомпитания,иследуйтеэтиминструкциям,дополняющиминструкциивданном
разделе.
Чтобызаменитьоперативнозаменяемыйрезервныйисточникпитания,выполнитеследующие
действия.
1.Найдитеотказавшийоперативнозаменяемыйрезервныйисточникпитанияназаднейстороне
сервера.Затемотсоединитешнурпитанияототказавшегооперативнозаменяемогорезервного
источникапитания.
104ThinkServerRD350Руководствопользователяируководствопоэксплуатацииоборудования
