1.Извлекитеиздисководоввсевнешниеносителиивыключитевсеподсоединенныеустройства
исервер.Затемотсоединитевсешнурыпитанияотрозетокиотсоединитевсекабели,
подключенныексерверу.
2.Подготовьтесервер.Смотритераздел“Снятиеиливыдвижениесервераизстойки”настранице
53.
3.Снимитекожухсервера.Смотритераздел“Снятиекожухасервера”настранице54.
4.НайдитеразъемключаобновленияRAIDнаматеринскойплате.Затемизвлекитеустановленный
ключRAID110i,поднявеговверх.
Примечание:ОбращайтесьсключомRAID110iосторожно,беритееготолькозакрая.

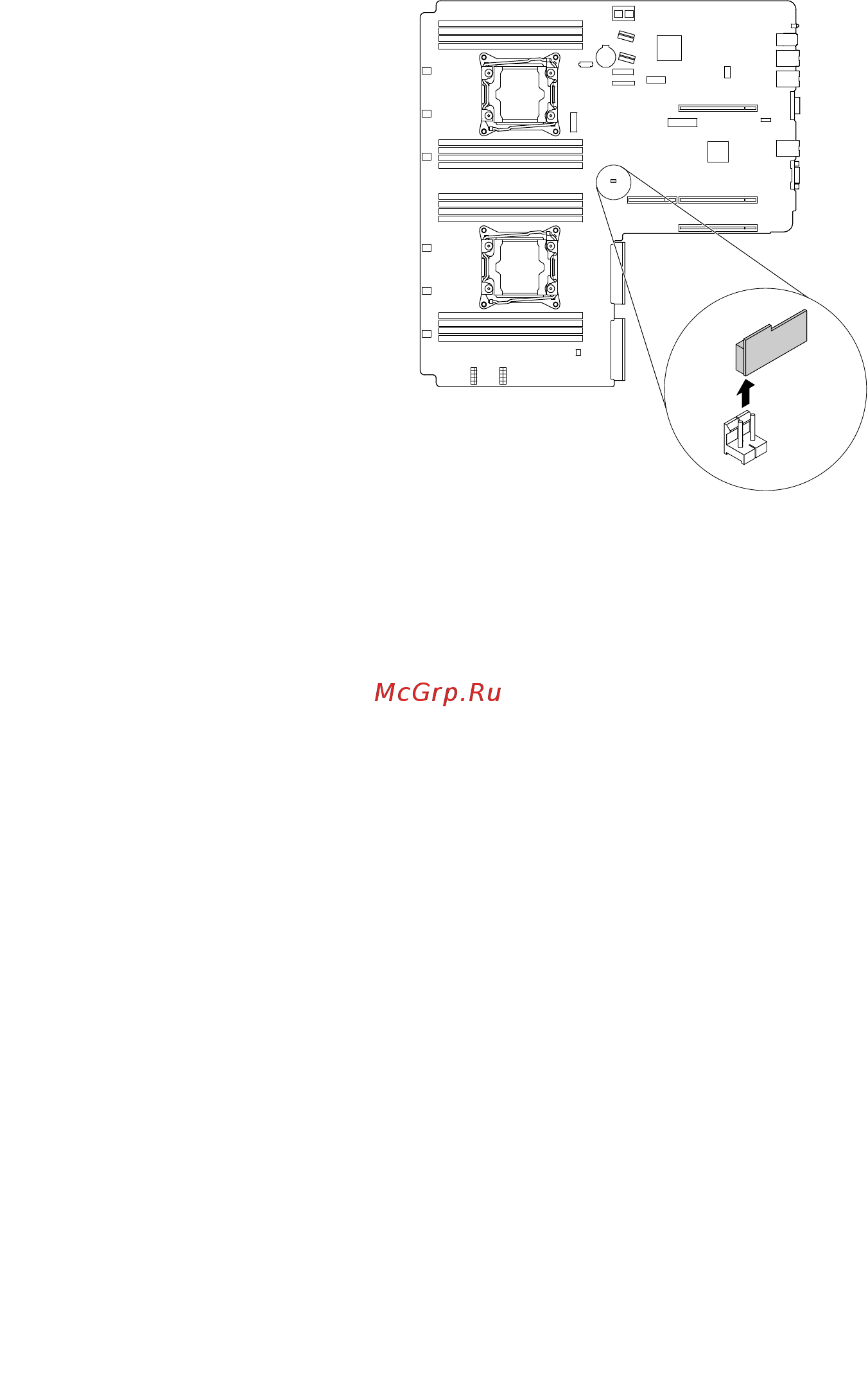

Рис.33.ИзвлечениеключаRAID110i
5.ЕсливыполучилиинструкцииповозвратустарогоключаRAID110i,следуйтевсеминструкциям
поупаковкеииспользуйтевсепредоставленныеупаковочныематериалыдляотправки.
Чтоделатьдальше:
•Есливыхотитеустановитьилиснятьдругойкомпонент,топерейдитексоответствующемуразделу.
•Чтобызавершитьпроцедуруизвлечения,перейдитекразделу“Чтонужносделатьпослезамены
компонентов”настранице133.
УстановкаилиизвлечениеключаобновленияLenovoThinkServer
RAID500upgradekey
КлючобновленияLenovoThinkServerRAID500upgradekey(далее—ключRAID500)активирует
уровниRAID5иRAID50длярасширенногооборудованияRAIDSATAилиSAS.Врезультате
возможностиустановленногоадаптераThinkServerRAID500Adapterрасширяются.Выможете
приобрестиключRAID500вкомпанииLenovoиустановитьвразъемключаобновленияRAIDна
адаптереThinkServerRAID500Adapter.
ДляполученияспискапараметровThinkServerперейдитепоадресу:
http://lenovoquickpick.com/usa/home/thinkserver/rack-and-tower-server
Г лава6.Заменакомпонентоваппаратнойчасти73
