Lenovo ThinkServer RD350 70D8000PEA [86/176] Извлечение ключа raid 110i
![Lenovo ThinkServer RD350 70D8000PEA [86/176] Извлечение ключа raid 110i](/views2/1355616/page86/bg56.png)
2.Подготовьтесервер.Смотритераздел“Снятиеиливыдвижениесервераизстойки”настранице
53
.
3.Снимитекожухсервера.Смотритераздел“Снятиекожухасервера”настранице54.
4.Коснитесьантистатическойупаковкой,вкоторойнаходитсяключRAID110i,любойнеокрашенной
поверхностивнесервера.ЗатемизвлекитеключRAID110iизупаковки.
Примечание:ОбращайтесьсключомRAID110iосторожно,беритееготолькозакрая.
5.НайдитеразъемключаобновленияRAIDнаматеринскойплатеиподключитеключRAID110iк
разъемуключаобновленияRAIDнаматеринскойплате.

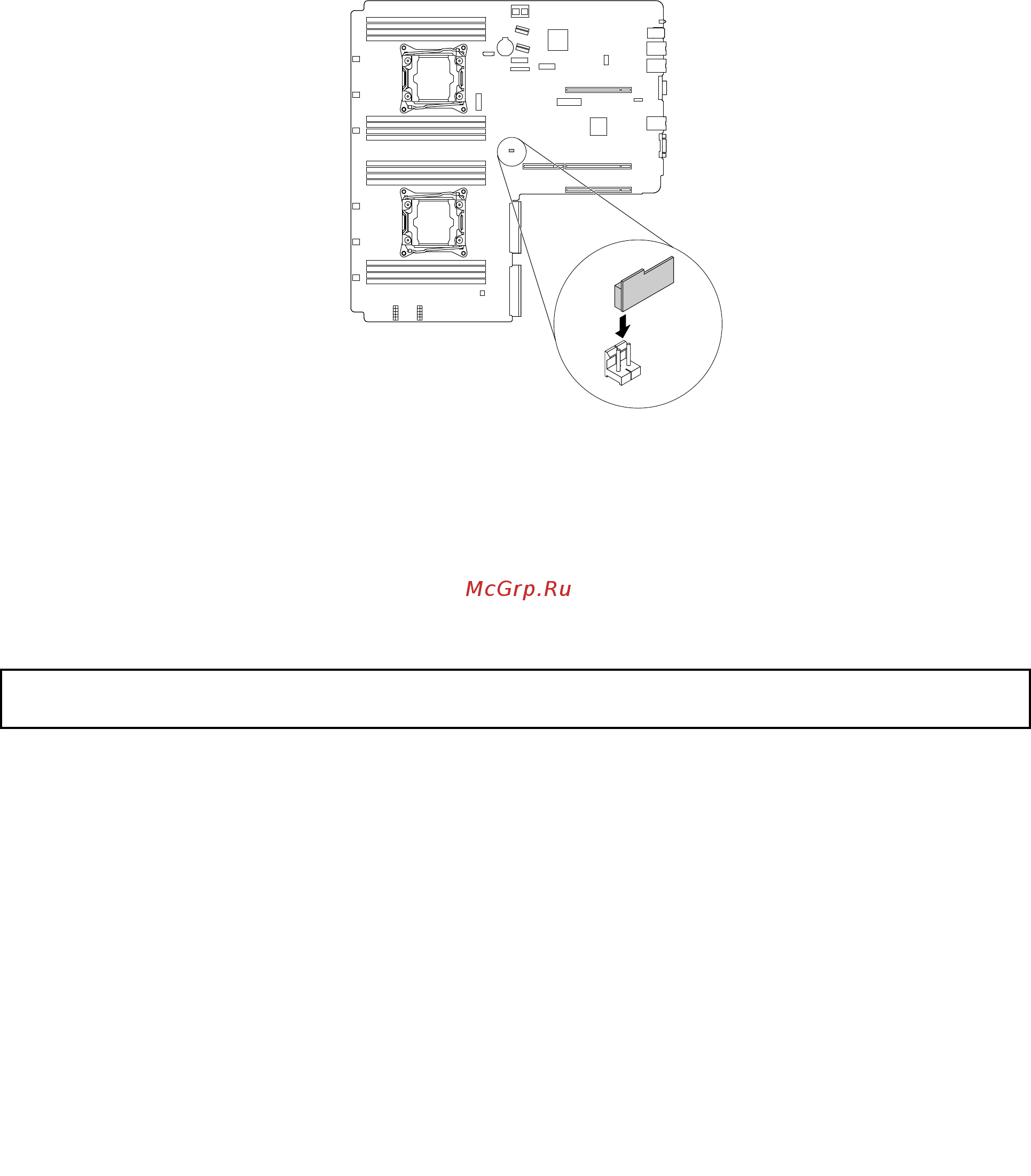

Рис.32.УстановкаключаRAID110i
Чтоделатьдальше:
•Есливыхотитеустановитьилиснятьдругойкомпонент,топерейдитексоответствующемуразделу.
•Информациюозавершенииустановкисм.вразделе“Чтонужносделатьпослезамены
компонентов”настранице133.
ИзвлечениеключаRAID110i
Внимание:Неоткрывайтесерверинепытайтесьегоремонтировать,непрочитавпредварительнораздел
“SafetyInformation(Информацияпотехникебезопасности)”настраницеiii
и“Рекомендации”настранице51.
Передначаломработыраспечатайтевсесоответствующиеинструкцииилиубедитесьвналичии
PDF-версииинструкцийнадругомкомпьютере.
Примечания:
•ПриизвлеченииключаRAID110iвстроенноепрограммноеобеспечениеSATARAIDбудет
недоступно.
•Используйтелюбуюдокументацию,поставляемуюсключомRAID110i,иследуйтеэтим
инструкциям,дополняющиминструкциивданномразделе.
ЧтобыудалитьключRAID110i,выполнитеследующиедействия.
72ThinkServerRD350Руководствопользователяируководствопоэксплуатацииоборудования
