5.Найдитегнездамодулейпамятинаматеринскойплатеиознакомьтесьсправиламиустановки
модулейпамяти.Смотритераздел“Правилаустановкимодуляпамяти”настранице59
.
6.Снимитевсекомпонентыилиотсоединитевсекабели,которыепрепятствуютдоступукгнездам
модулейпамяти.
7.Найдитемодульпамяти,которыйнеобходимоизвлечь,иоткройтефиксирующиезащелкипо
краямгнездамодуляпамяти.Затемвозьмитемодульпамятизаегокраяиаккуратнопотяните
еговверх,чтобыизвлечьизгнездамодуляпамяти.

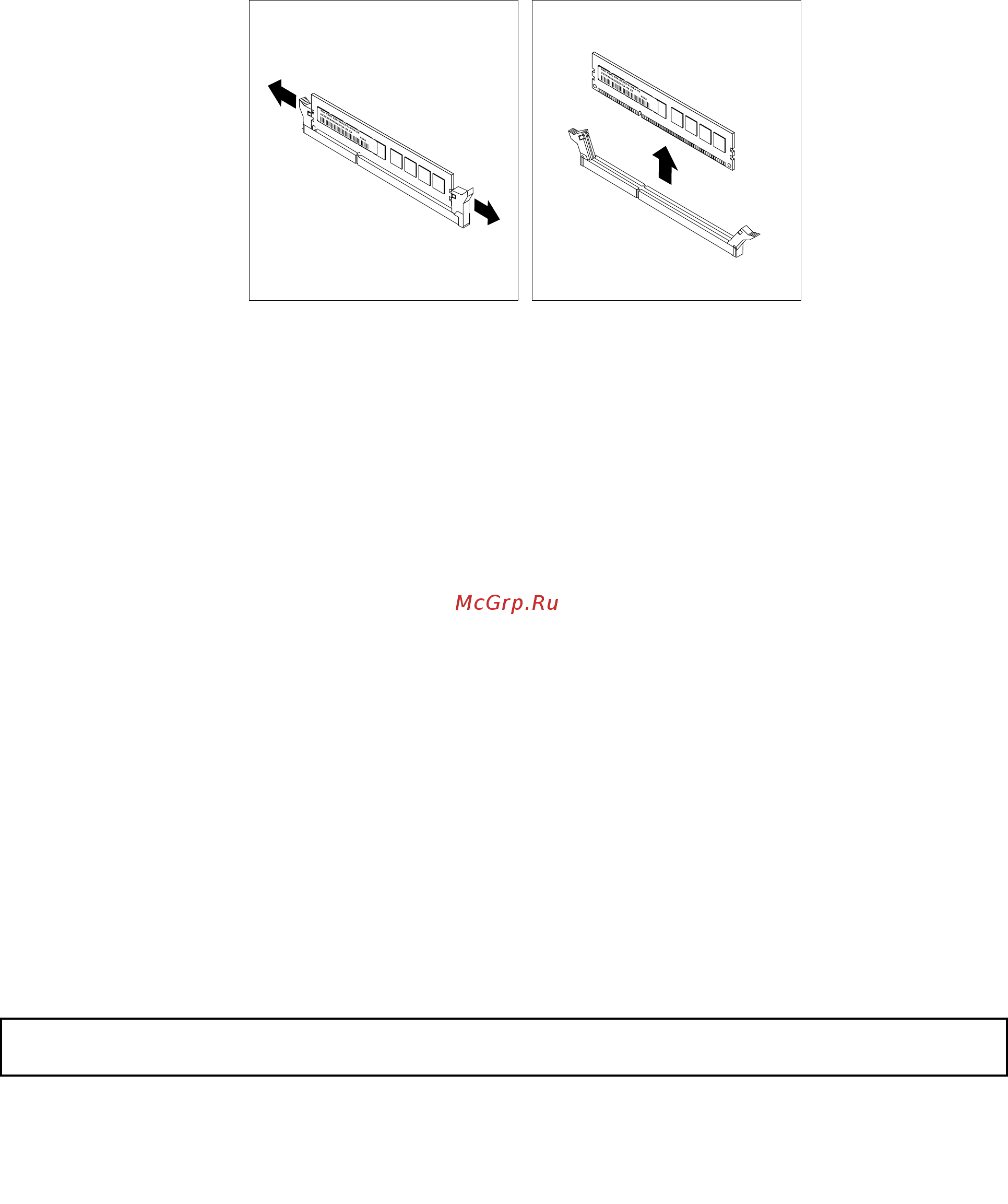

Рис.27.Снятиемодуляпамяти
8.Установитенаместовсекомпонентыиподсоединитевсеотсоединенныепровода.
9.Есливсоответствиисинструкциямиизвлеченныймодульпамятинужновернутьпроизводителю,
следуйтевсеминструкциямпоупаковкеииспользуйтепредоставленныйупаковочныйматериал.
Чтоделатьдальше:
•Есливыхотитеустановитьилиснятьдругойкомпонент,топерейдитексоответствующемуразделу.
•Чтобызавершитьпроцедуруизвлечения,перейдитекразделу“Чтонужносделатьпослезамены
компонентов”настранице133
.
УстановкаилиизвлечениемодуляThinkServerSystemManager
Premium
МодульThinkServerSystemManagerPremium(TSMPremium)обеспечиваетудобныйудаленный
доступивозможностиуправленияKVM(клавиатура,видеомониторимышь)черезлокальнуюсеть
илиИнтернет.МодульTSMPremiumможноиспользоватьдляполученияудаленногодоступа,не
зависящегоотместа,чтобыреагироватьнакритическиепроисшествияивыполнятьнеобходимое
обслуживание.Такимобразом,являясьрешением,интегрированнымвсервер,модульTSMPremium
обеспечиваетповышенныйуровеньуправляемостипосравнениюсдоступнымбазовымуправлением
сервером.МодульTSMPremiumможноприобрестивкомпанииLenovo.
ДляполученияспискапараметровThinkServerперейдитепоадресу:
http://lenovoquickpick.com/usa/home/thinkserver/rack-and-tower-server
УстановкамодуляTSMPremium
Внимание:Неоткрывайтесерверинепытайтесьегоремонтировать,непрочитавпредварительнораздел
“SafetyInformation(Информацияпотехникебезопасности)”настраницеiii
и“Рекомендации”настранице51.
66ThinkServerRD350Руководствопользователяируководствопоэксплуатацииоборудования
