Передначаломработыраспечатайтевсесоответствующиеинструкцииилиубедитесьвналичии
PDF-версииинструкцийнадругомкомпьютере.
Примечания:
•Используйтелюбуюдокументацию,поставляемуюсмодулемTSMPremium,иследуйтеэтим
инструкциям,дополняющиминструкциивданномразделе.
•Взависимостиотмоделисерверможетвыглядетьнесколькоиначе,чемнарисункевэтомразделе.
ЧтобыустановитьмодульTSMPremium,выполнитеследующиедействия.
1.Извлекитеиздисководоввсевнешниеносителиивыключитевсеподсоединенныеустройства
исервер.Затемотсоединитевсешнурыпитанияотрозетокиотсоединитевсекабели,
подключенныексерверу.
2.Подготовьтесервер.Смотритераздел“Снятиеиливыдвижениесервераизстойки”настранице
53.
3.Снимитекожухсервера.Смотритераздел“Снятиекожухасервера”настранице54.
4.Снимитеузелплаты-адаптераRiser2.См.раздел“Заменаузлаплаты-адаптераRiser”на
странице124.
5.Коснитесьантистатическойупаковкой,вкоторойнаходитсямодульTSMPremium,любой
неокрашеннойповерхностивнесервера.ЗатемизвлекитемодульTSMPremiumизупаковки.
6.НайдитеразъеммодуляTSMPremiumнаматеринскойплатеиустановитемодульTSMPremiumв
разъемTSMPremium.
Примечание:Убедитесь,чтомодульTSMPremiumнадежноустановленнаматеринскойплате.

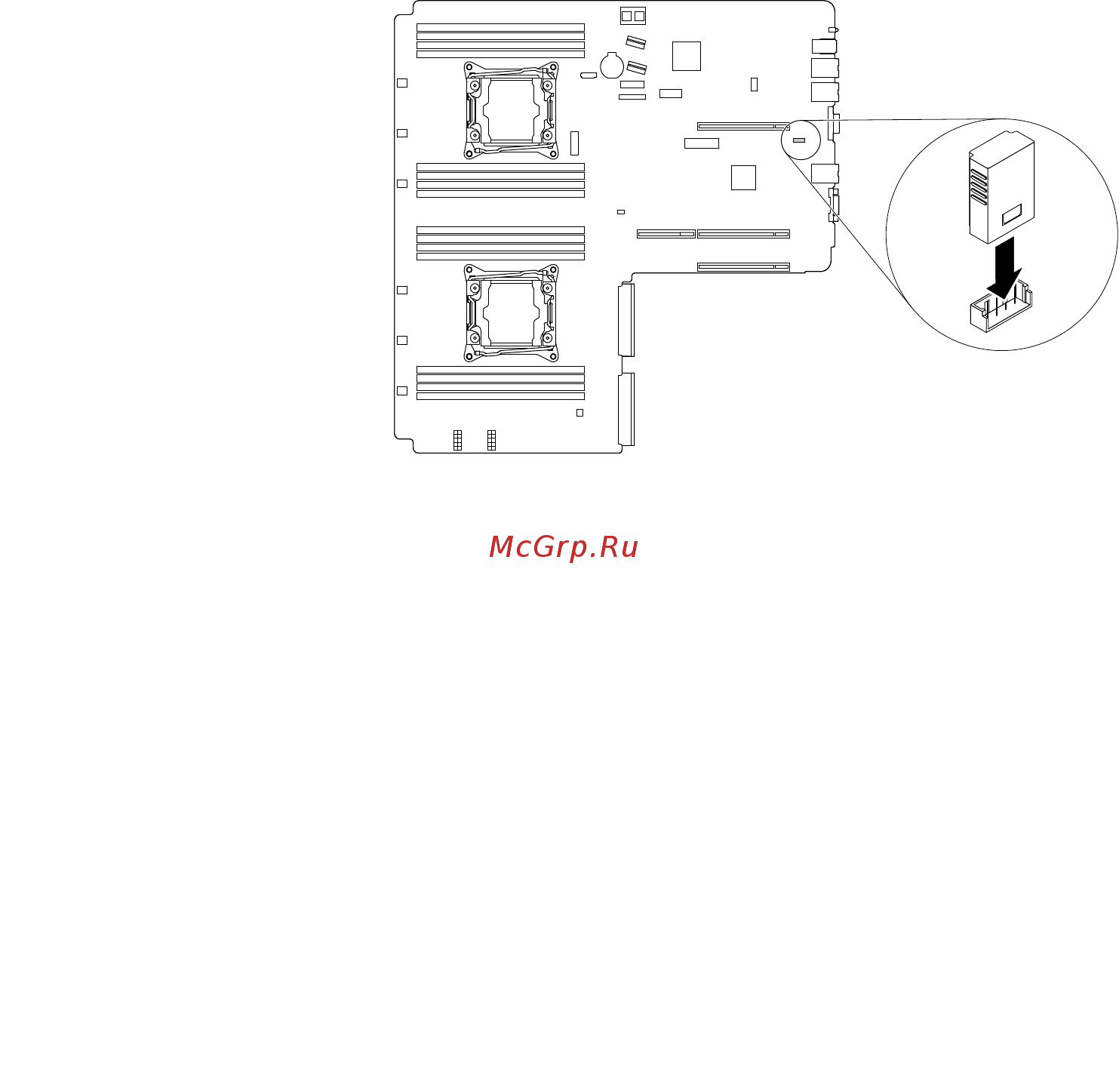

Рис.28.УстановкамодуляTSMPremium
7.Установитеузелплаты-адаптераRiser2наместо.См.раздел“Заменаузлаплаты-адаптера
Riser”настранице124.
Чтоделатьдальше:
•Есливыхотитеустановитьилиснятьдругойкомпонент,топерейдитексоответствующемуразделу.
•Информациюозавершенииустановкисм.вразделе“Чтонужносделатьпослезамены
компонентов”настранице133
.Информациюобудаленномуправлениисерверомсм.вдокументе
ThinkServerSystemManagerUserGuide(РуководствопользователяThinkServerSystemManager),
доступномдлязагрузкипоадресу
http://www.lenovo.com/UserManuals
Г лава6.Заменакомпонентоваппаратнойчасти67
