LenovoThinkServerSystemManagerPremium
СистемаLenovoThinkServerSystemManagerPremiumпредоставляетрешение,котороепозволяет
получитьвсевозможностиипреимуществаиспользованияпрограммыLenovoThinkServerSystem
ManagerипрограммыLenovoThinkServerEnergyManager.Онатакжепозволяетудаленноуправлять
серверомспомощьювиртуальнойклавиатурыLenovo,видеоимыши.
ДляполученияподробнойинформациипоиспользованиюфункцийиинструментовLenovo
ThinkServerSystemManagerPremiumсм.экранывстроеннойсправкиируководствапользователя.
Местоположения
Вэтомразделеописанорасположениекомпонентовсервера.
Наклейкасинформациейотипе,моделиисерийномномере
компьютера
ПриобращениивслужбуподдержкиLenovoинформацияотипе,моделиисерийномномере
компьютерапомогаеттехническимспециалистамидентифицироватьсерверибыстреепредоставить
услугиподдержки.
Наклейкасинформациейотипе,моделиисерийномномереприкрепленаквыдвижнойкартес
информацией.Ееможновыдвинутьизпереднейчастирамы,потянувзанебольшойпластмассовый
язычок.Наследующихрисункахприведеныпримерынаклеекстипом,модельюисерийнымномером
намоделяхсерверовсразличнымиконфигурациямижесткихдисков.
Примечание:Взависимостиотмоделисерверможетвыглядетьнесколькоиначе,чемнарисунках
вэтомразделе.
MT-M XXXX- XXX
S/N XXXXXXX

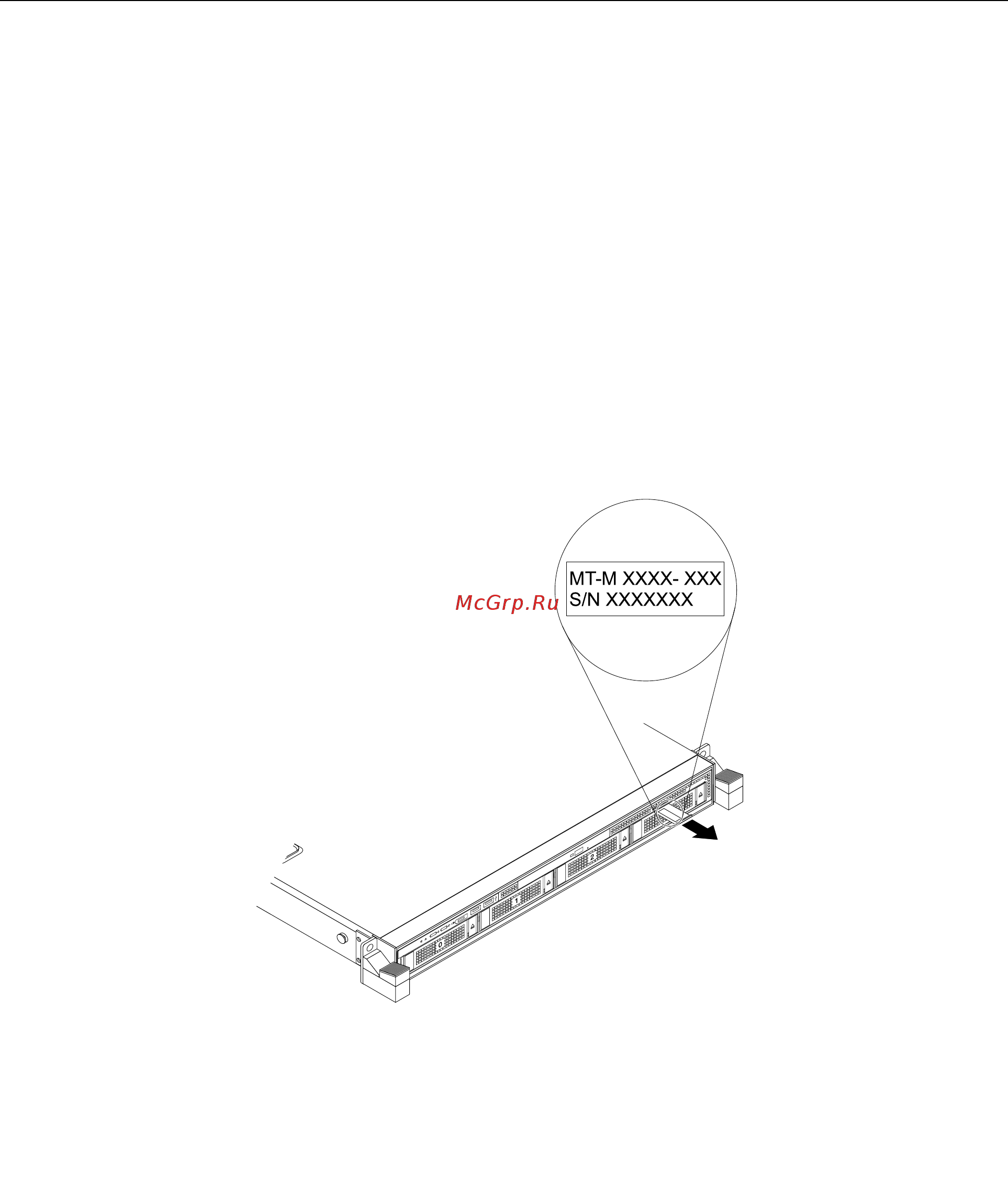

Рис.1.Наклейканамоделяхсерверовсотсекамидля3,5-дюймовыхдисков
Г лава3.Обзорпродукта15
