6.Отсоединитекабельвентиляторакомпьютераотразъемапитаниявентиляторакомпьютерана
материнскойплате.Возьмитеуказательнымибольшимпальцемвентиляторкомпьютераза
верхнюючасть,азатемизвлекитеегоизсервера.

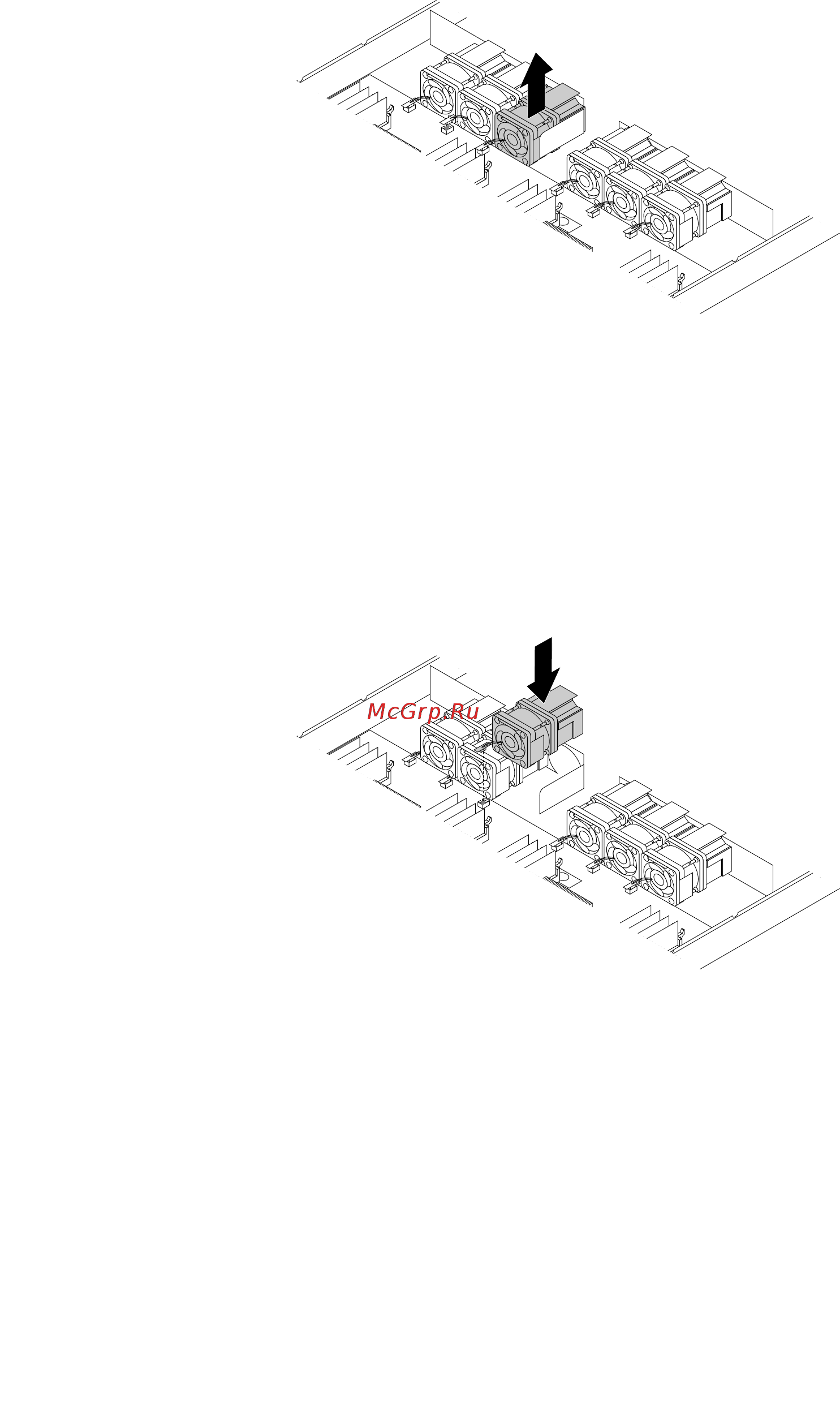

Рис.92.Какснятьвентиляторкомпьютера
7.Коснитесьантистатическойупаковкой,вкоторойнаходитсяновыйвентиляторкомпьютера,
любойнеокрашеннойповерхностивнесервера.Затемизвлекитеновыйвентиляторкомпьютера
изупаковки.
8.Выберитеправильнуюориентациюновоговентиляторакомпьютера,азатемвставьтеего
врамудофиксациинаместе.Подсоединитекабельновоговентиляторакомпьютерак
соответствующемуразъемунаматеринскойплате.
Рис.93.Установкаблокавентиляторакомпьютера
9.Есливсоответствиисинструкциямиизвлеченныйвентиляторкомпьютеранужновернуть
производителю,следуйтевсеминструкциямпоупаковкеииспользуйтепредоставленный
упаковочныйматериал.
Чтоделатьдальше:
•Есливыхотитеустановитьилиснятьдругойкомпонент,топерейдитексоответствующемуразделу.
•Информациюотом,какзавершитьзамену,смотритевразделе“Чтонужносделатьпослезамены
компонентов”настранице133
.
Г лава6.Заменакомпонентоваппаратнойчасти121
