9.СовместитеотверстияподвинтынановойплатеRiserссоответствующимиотверстиямина
скобе.Затемустановитедвавинтакрепления,чтобызафиксироватьплатуRiserнаскобе.

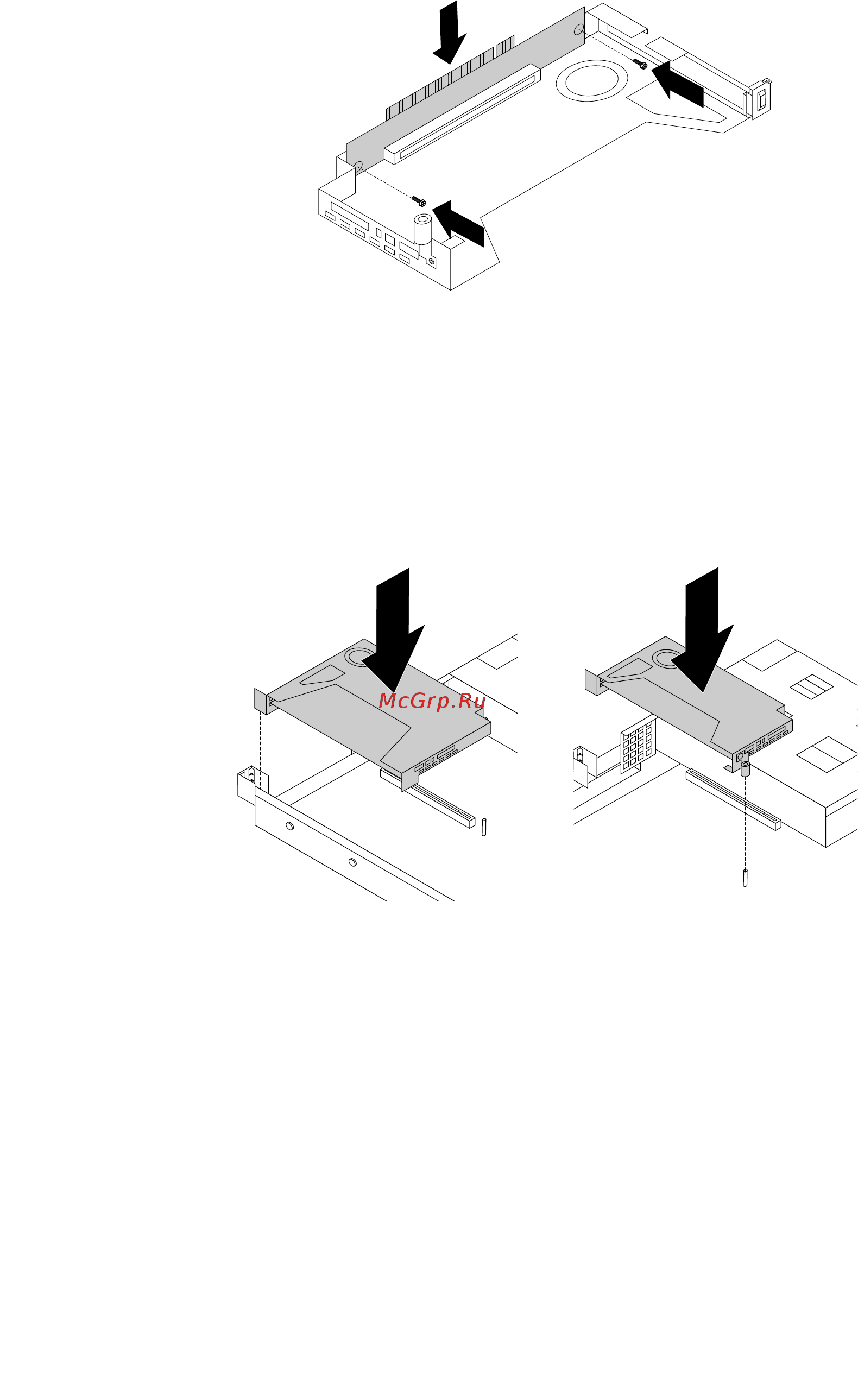

Рис.98.УстановкаплатыRiser
10.УстановитенаместокартуPCIeвновомузлеплаты-адаптераRiser.
11.УстановитеновыйузелплатыRiserнарамеисовместитеегогнездомплатыRiserнаматеринской
плате.Совместитемонтажныешпилькинаматеринскойплатессоответствующимиотверстиями
наузлеплатыRiser.Затемосторожнонажмитевертикальновнизнановыйузелплаты-адаптера
Riser,чтобыонплотновсталвраму.
Рис.99.Установкаузлаплаты-адаптераRiser
12.Установитенаместовсекомпонентыиподсоединитевсеотсоединенныепровода.
13.Есливсоответствиисинструкциямистарыйузелплаты-адаптераRiserнужновернуть
производителю,следуйтевсеминструкциямпоупаковкеииспользуйтепредоставленный
упаковочныйматериал.
Чтоделатьдальше:
•Есливыхотитеустановитьилиснятьдругойкомпонент,топерейдитексоответствующемуразделу.
•Информациюотом,какзавершитьзамену,смотритевразделе“Чтонужносделатьпослезамены
компонентов”настранице133
.
126ThinkServerRD350Руководствопользователяируководствопоэксплуатацииоборудования
