Передначаломработыраспечатайтевсесоответствующиеинструкцииилиубедитесьвналичии
PDF-версииинструкцийнадругомкомпьютере.
Примечание:Взависимостиотмоделисерверможетвыглядетьнесколькоиначе,чемнарисунках
вэтомразделе.
Чтобыпоставитьнаместокожухсервераиприсоединитьксерверукабели,выполнитеследующие
действия.
1.Убедитесь,чтовыправильноустановиливсекомпонентыинезабыливсерверекакие-либо
инструментыиливинты.
2.Убедитесь,чтовсевнутренниекабелипроложеныправильноизафиксированызажимамидля
кабеляилискобкамивсервере.Кабелинедолжныкасатьсязащелокидругихчастейрамы
сервера,чтобынепомешатьустановкеохлаждающегокожухаикожухасервера.
3.Еслиохлаждающийкожухбылснят,установитеегонаместо.Смотритераздел“Снятиеи
установкаохлаждающегокожуха”настранице57.
4.Убедитесь,чтозащелкакожуханаходитсявоткрытомположении.Опуститекожухсерверана
раму,чтобыобестороныкожухабылизакрепленынанаправляющихсобеихсторонрамы.
Затемповернитезащелкукожухаиодновременносдвигайтеегокпереднейчастишасси,пока
кожухсерверанезафиксируетсянасвоемместе.Убедитесь,чтозащелкакожухаполностью
закрыта.Спомощьюотверткиповернитефиксаторкожухавзакрытоеположение.

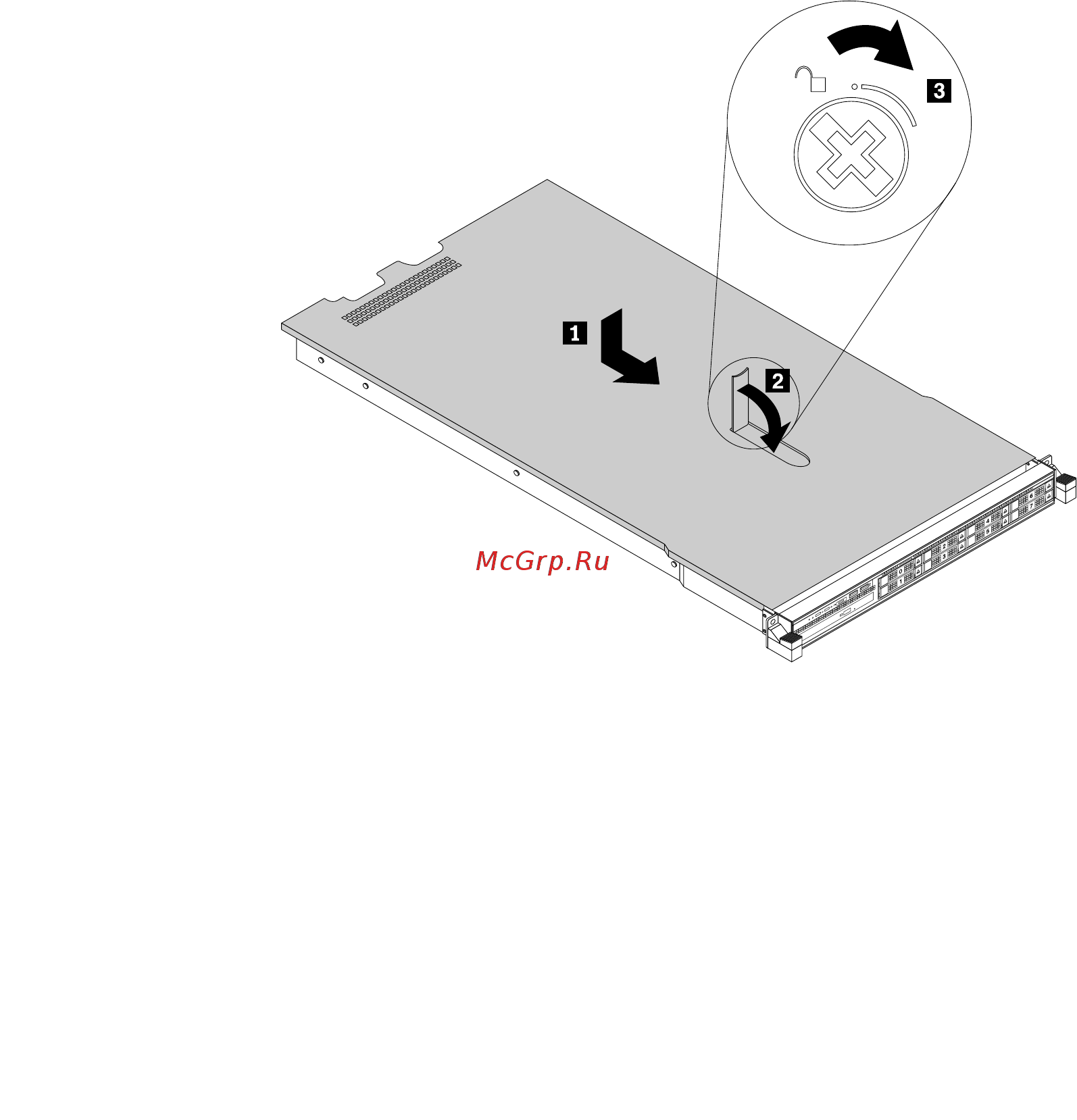

Рис.107.Установкакожухасервера
5.Еслисервербылустановленвстойку,установитеегонаместовстойке.Обратитеськдокументу
RackInstallationInstructions(Инструкциипоустановкевстойку),поставляемомуссервером.
6.Подсоединитевнешниекабелиишнурыпитанияксерверу.См.“Видсерверасзади”настранице
20,чтобыопределитьразъемыназаднейпанелисервера.
Внимание:Чтобынедопуститьповреждениякомпонентов,подключайтешнурпитания
последним.
134ThinkServerRD350Руководствопользователяируководствопоэксплуатацииоборудования
