Чтобыустановитьмодульпамяти,выполнитеуказанныенижедействия.
1.Извлекитеиздисководоввсевнешниеносителиивыключитевсеподсоединенныеустройства
исервер.Затемотсоединитевсешнурыпитанияотрозетокиотсоединитевсекабели,
подключенныексерверу.
2.Подготовьтесервер.Смотритераздел“Снятиеиливыдвижениесервераизстойки”настранице
53.
3.Снимитекожухсервера.Смотритераздел“Снятиекожухасервера”настранице54.
4.Снимитеохлаждающийкожух.Смотритераздел“Снятиеиустановкаохлаждающегокожуха”
настранице57.
5.Найдитегнездамодулейпамятинаматеринскойплатеиознакомьтесьсправиламиустановки
модулейпамяти.Смотритераздел“Правилаустановкимодуляпамяти”настранице59.
6.Снимитевсекомпонентыилиотсоединитевсекабели,которыепрепятствуютдоступукгнездам
модулейпамяти.
7.Откройтефиксирующиезащелкинасоответствующемгнездемодуляпамяти.

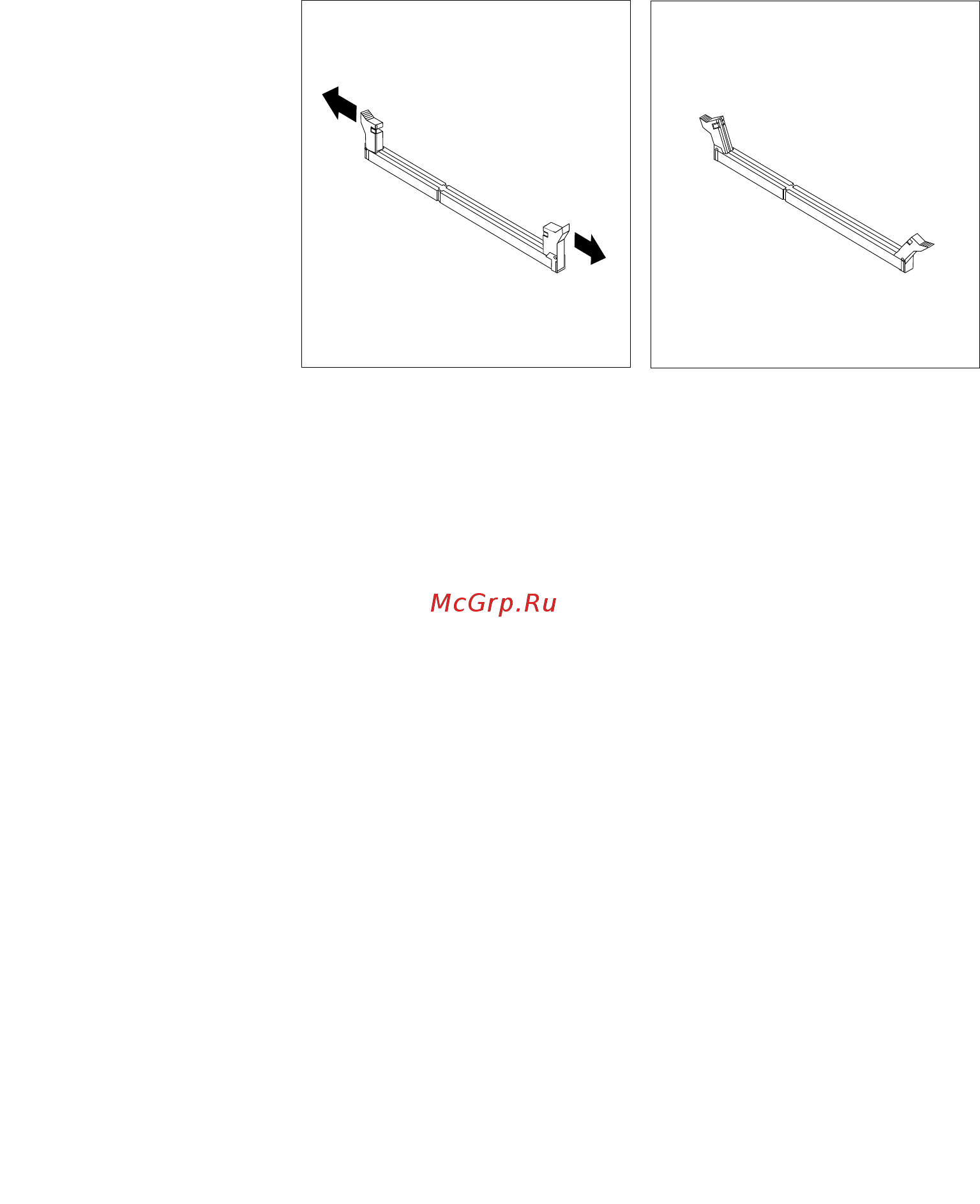

Рис.25.Открытиефиксирующихзащелокнагнездахмодулейпамяти
8.Коснитесьантистатическойупаковкой,вкоторойнаходитсяновыймодульпамяти,любой
неокрашеннойповерхностивнесервера.Затемизвлекитеновыймодульпамятиизупаковки.
Примечание:Обращайтесьсмодулемпамятиосторожно,беритееготолькозакрая.
64ThinkServerRD350Руководствопользователяируководствопоэксплуатацииоборудования
