•ВсерверможноустановитьдвамодуляThinkServerRAIDSuperCapacitorModule.
•Используйтелюбуюдокументацию,поставляемуюсмодулемThinkServerRAIDSuperCapacitor
Module,иследуйтеэтиминструкциям,дополняющиминструкциивданномразделе.
ЧтобыустановитьмодульThinkServerRAIDSuperCapacitorModule,выполнитеследующиедействия.
1.Извлекитеиздисководоввсевнешниеносителиивыключитевсеподсоединенныеустройства
исервер.Затемотсоединитевсешнурыпитанияотрозетокиотсоединитевсекабели,
подключенныексерверу.
2.Подготовьтесервер.Смотритераздел“Снятиеиливыдвижениесервераизстойки”настранице
53
.
3.Снимитекожухсервера.Смотритераздел“Снятиекожухасервера”настранице54.
4.Коснитесьантистатическойупаковкой,вкоторойнаходитсямодульThinkServerRAIDSuper
CapacitorModule,любойнеокрашеннойповерхностивнесервера.Затемизвлекитемодуль
ThinkServerRAIDSuperCapacitorModuleизупаковки.
5.НайдитеместодляустановкиSuperCapacitorModuleнасервер.Смотритераздел“Компоненты
сервера”настранице22.

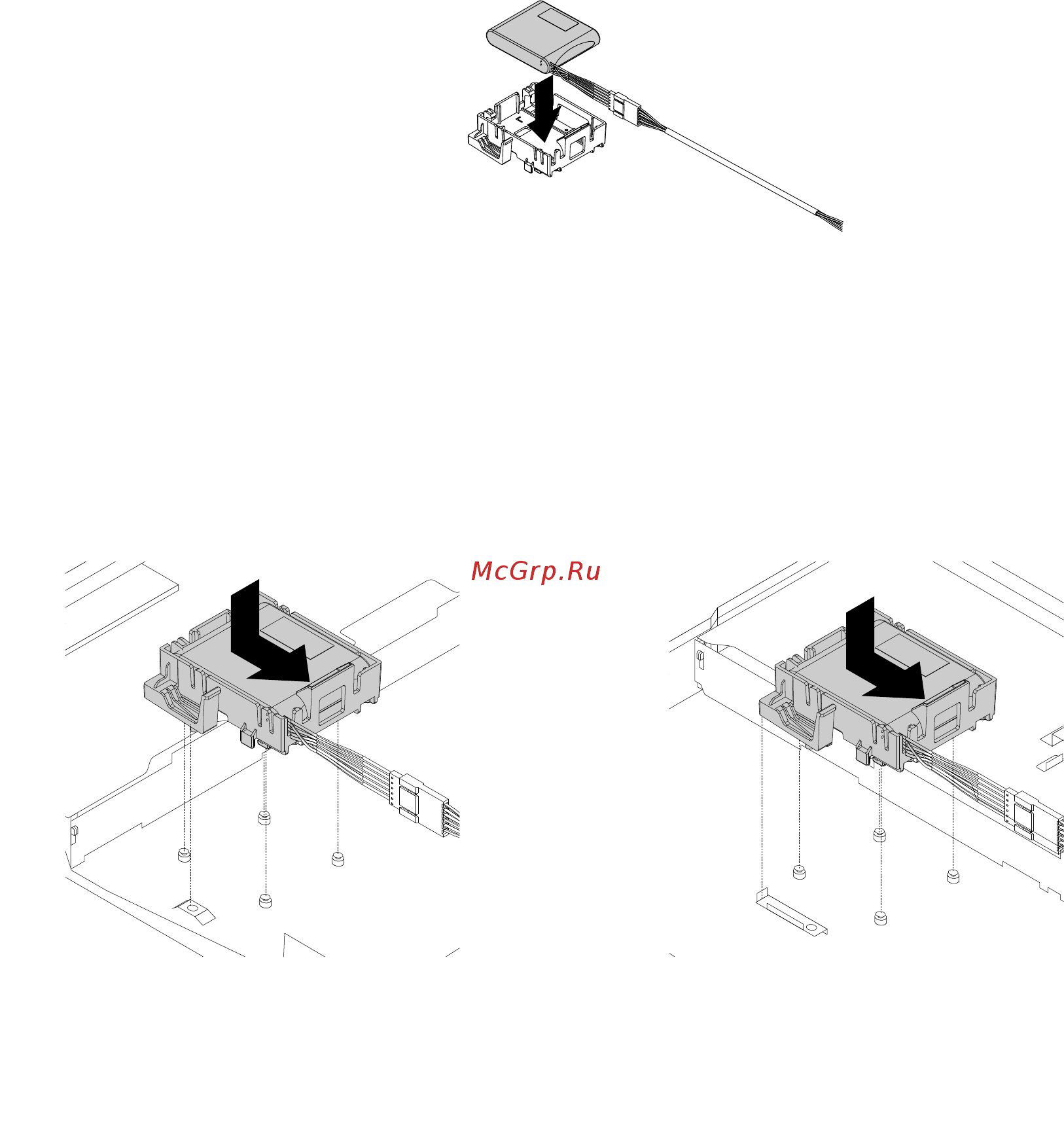

6.УстановитемодульSuperCapacitorModuleвдержатель.
Рис.38.УстановкамодуляSuperCapacitorModuleвдержатель
7.ПовернитемодульThinkServerRAIDSuperCapacitorModuleвправильноеположениедля
установки.ЗатемопуститемодульSuperCapacitorModuleиосторожносдвиньтеего,чтобы
закрепитьнамонтажныхвыступахнараме.
Примечание:Взависимостиотмоделисерверасм.одинизследующихрисунков.
Рис.39.УстановкамодуляThinkServerRAIDSuperCapacitorModule
Г лава6.Заменакомпонентоваппаратнойчасти79
