Магнитный велотренажѐр HOUSEFIT HB-8212HP

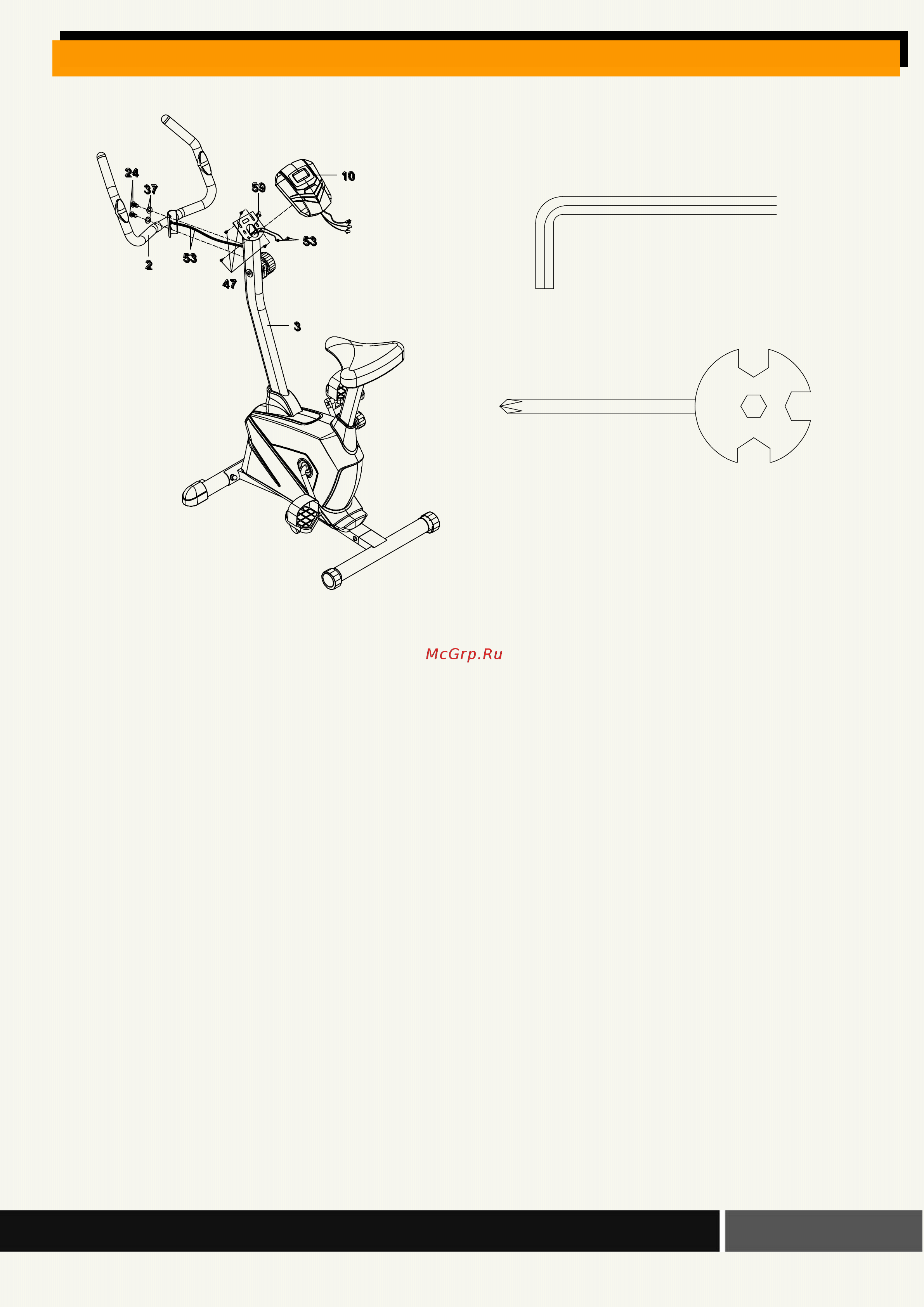

ШАГ 4. Установка компьютера и руля:

Снимите два болта M8x15 (24) и две изогнутые шайбы Ø8xØ16x1.5 (37) с рулевой стойки (3).

Используйте гаечный ключ S6.

Вставьте провода датчика пульсометра (53) в отверстие на рулевой стойке (3), затем протяните

провода датчика пульсометра (53) через верхнюю часть рулевой стойки (3). Прикрепите руль (2)

на рулевую стойку (3), закрепите двумя болтами M8x15 (24) и двумя изогнутыми шайбами

Ø8xØ16x1.5 (37), которые были сняты. Затяните болты гаечным ключом S6.

Снимите четыре болта M5x12 (47) с компьютера (10). Снимите болты с помощью гаечного

ключа с крестовой отвѐрткой. Подключите расширяющийся провод датчика (59) и провода

датчика пульсометра (53) к проводам, идущим от компьютера (10). Заправьте провода в рулевую

стойку (3). Установите компьютер (10) на верхнюю часть рулевой стойки (3), закрепите

четырьмя болтами M5x12 (47), которые были сняты. Затяните болты с помощью гаечного ключа

с крестовой отвѐрткой.

Гаечный ключ S6

Инструмент:

Гаечный ключ с крестовой отвѐрткой

S10, S13, S14, S15
