Магнитный велотренажѐр HOUSEFIT HB-8212HP

(34) Колпачковая

гайка M10 (2 шт)

(35) Болт M10x57

2 шт.

(36) Изогнутая шайба Ø10xØ25x2

2 шт.

Примечание:

Не поворачивайте ось педали по часовой стрелке, иначе вы можете сорвать резьбу.

Вставьте ось правой педали (20) в резьбовое отверстие в правом шатуне (19). Поверните ось

педали рукой по часовой стрелке до упора. Затяните ось правой педали (20) гаечным ключом с

крестовой отверткой.

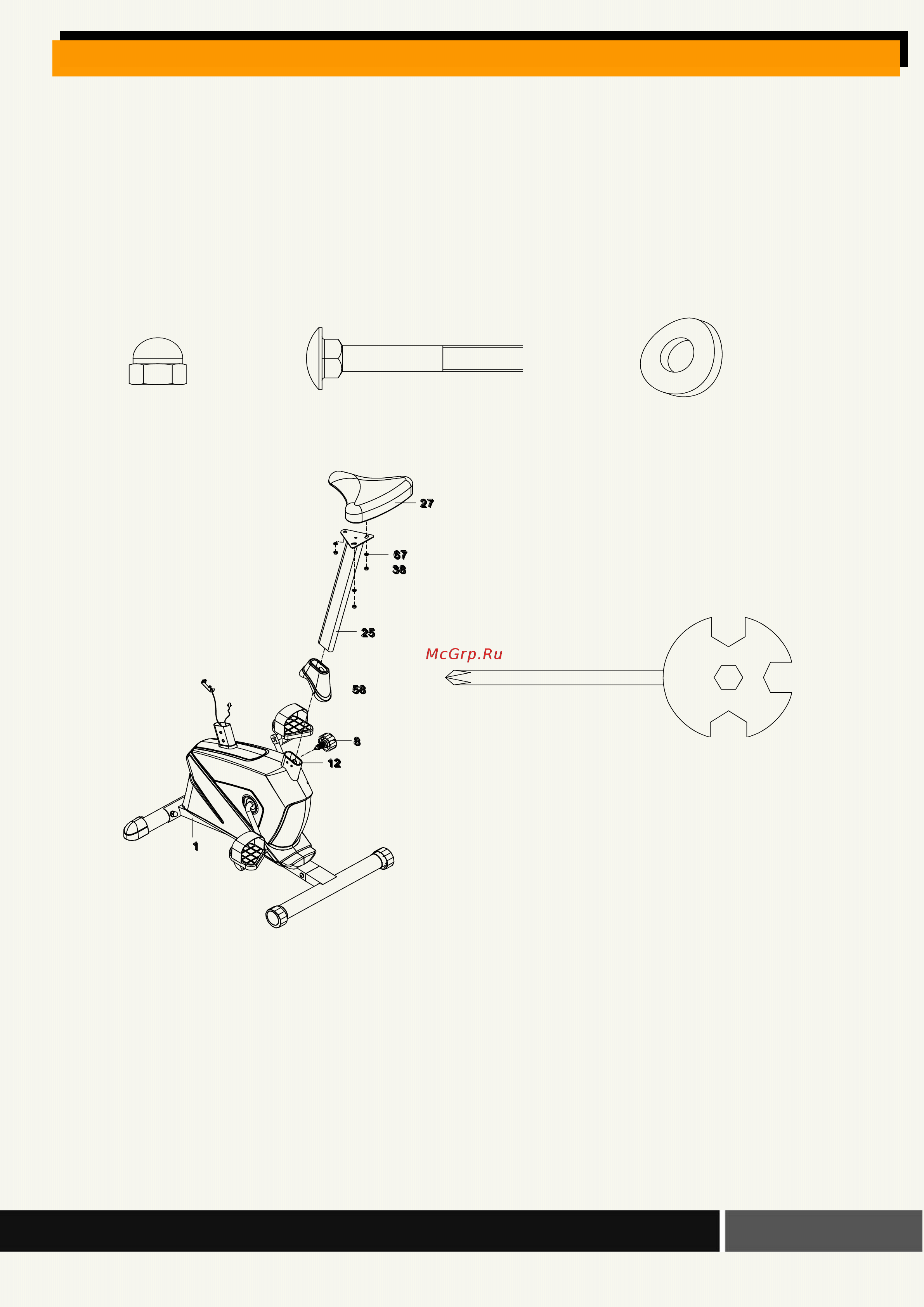

ШАГ 2. Установка сиденья и подседельной опоры:

Снимите три шайбы Ø8xØ16x1.5 (67) и три нейлоновые гайки M8 (38) с нижней части сиденья

(27). Снимите нейлоновые гайки и шайбы при помощи гаечного ключа и крестовой отвертки.

Вставьте болт с нижней стороны сиденья (27) через отверстия в верхней части седельной опоры

(25), прикрепить тремя шайбами Ø8xØ16x1.5 (67) и нейлоновыми гайками M8 (38), снятыми

ранее. Наденьте кожух седельной опоры (58) на основную раму (1). Вставьте седельную опору

(25) в седельную опорную втулку (12) на основной раме (1). Затем вставьте ручку регулировки

сиденья M12x58 (8) в отверстие в основной раме (1), поверните еѐ по часовой стрелке, чтобы

зафиксировать сиденье (25) в удобном положении. Затяните нейлоновые гайки и шайбы при

помощи гаечного ключа и крестовой отвертки.

Гаечный ключ с крестовой отвѐрткой

S10, S13, S14, S15

Инструмент:
