Магнитный велотренажѐр HOUSEFIT HB-8212HP

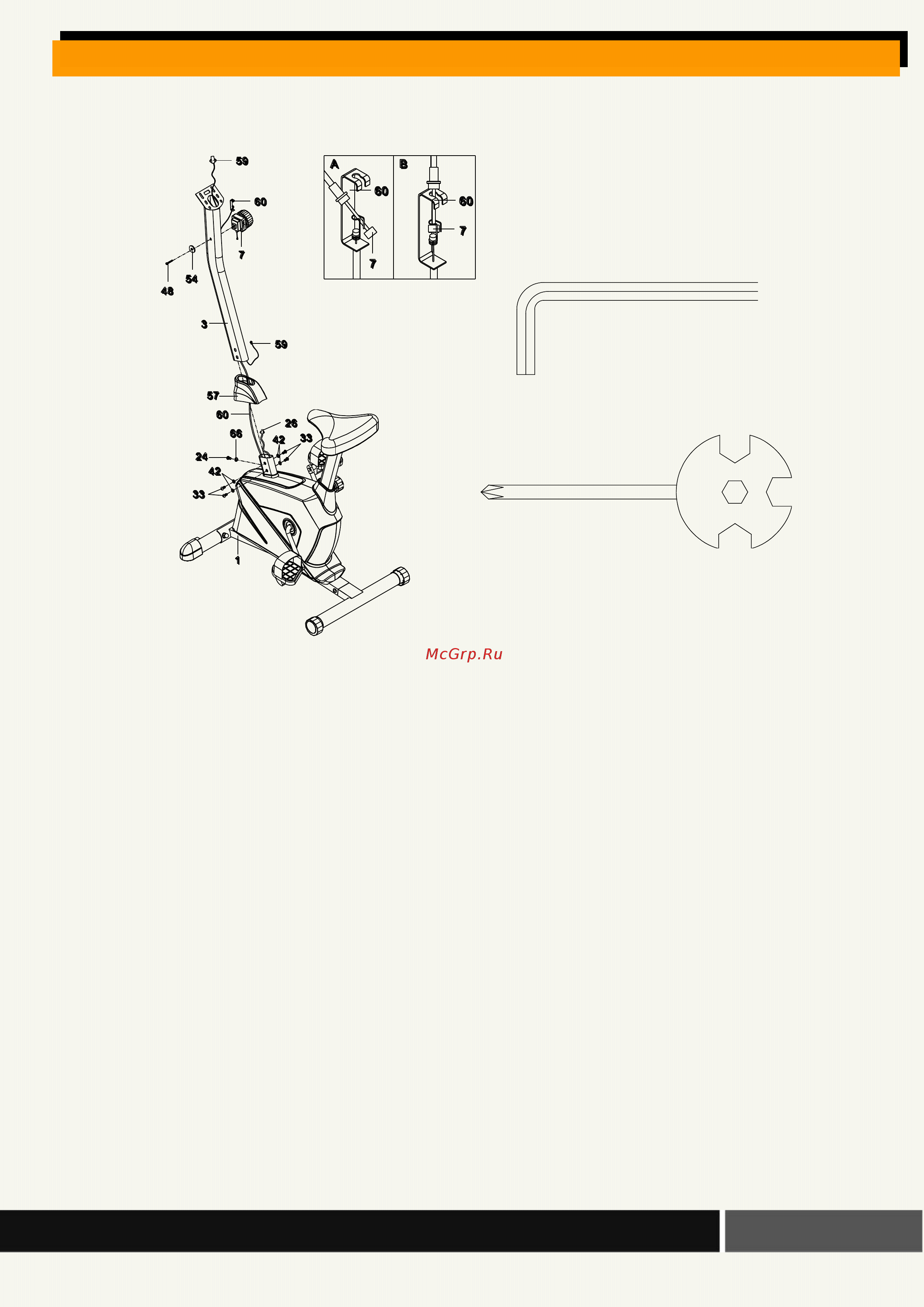

ШАГ 3. Установка рулевой стойки:

Снимите болт M8x15 (24) и изогнутую шайбу Ø8xØ20x1.5 (66), четыре болта M8x10 (33) и

четыре шайбы Ø8xØ20x1.5 (42) с основной рамы (1). Используйте гаечный ключ S6. Оденьте

кожух рулевой стойки (57) на рулевую стойку (3)

Вставьте конец кабеля напряжения (60) через отверстие в основании рулевой стойки (3).

Потяните кабель напряжения (60) в квадратное отверстие в рулевой стойке (3). Подключите

провод датчика (26), идущего из основной рамы (1), к расширяющемуся проводу датчика (59),

идущему от рулевой стойки (3).

Вставьте рулевую стойку (3) на основную раму (1) и закрепите одним болтом M8x15 (24), одной

изогнутой шайбой Ø8xØ20x1.5 (66), четырьмя болтами M8x10 (33), и четырьмя шайбами

Ø8xØ20x1.5 (42), которые были удалены. Затяните болты, используя гаечный ключ S6. Оденьте

кожух рулевой стойки (57) на основную раму (1). Снимите болт M5x20 (48) и большую шайбу

Ø5xØ20x2 (54) с ручки регулировки напряжения (7). Используйте гаечный ключ с крестовой

отвѐрткой.

Вставьте конец кабеля ручки регулировки напряжения (7) в карабин кабеля напряжения (60).

Потяните кабель ручки регулировки напряжения (7) вверх и протяните его в отверстие в

металлическом кронштейне кабеля напряжения (60), (см. рис а\b).

Прикрепите ручку регулировки напряжения (7) к рулевой стойке (3) при помощи четырѐх

болтов M5x20 (48) и большой шайбы Ø5xØ20x2 (54), которые вы сняли. Затяните болты

гаечным ключом с крестовой отвѐрткой.

Гаечный ключ S6

Инструмент:

Гаечный ключ с крестовой отвѐрткой

S10, S13, S14, S15
