Магнитный велотренажѐр HOUSEFIT HB-8212HP

ИНСТРУКЦИЯ ПО СБОРКЕ

Пожалуйста, убедитесь, что у вас достаточно свободного места для сборки велотренажѐра.

Рекомендуется собирать тренажѐр вдвоѐм.

Внимание: опорные стойки, поручни, кожухи и другие детали, помеченные знаками R и L,

т.е. правый и левый, отличаются между собой. Будьте внимательны, не перепутайте их.

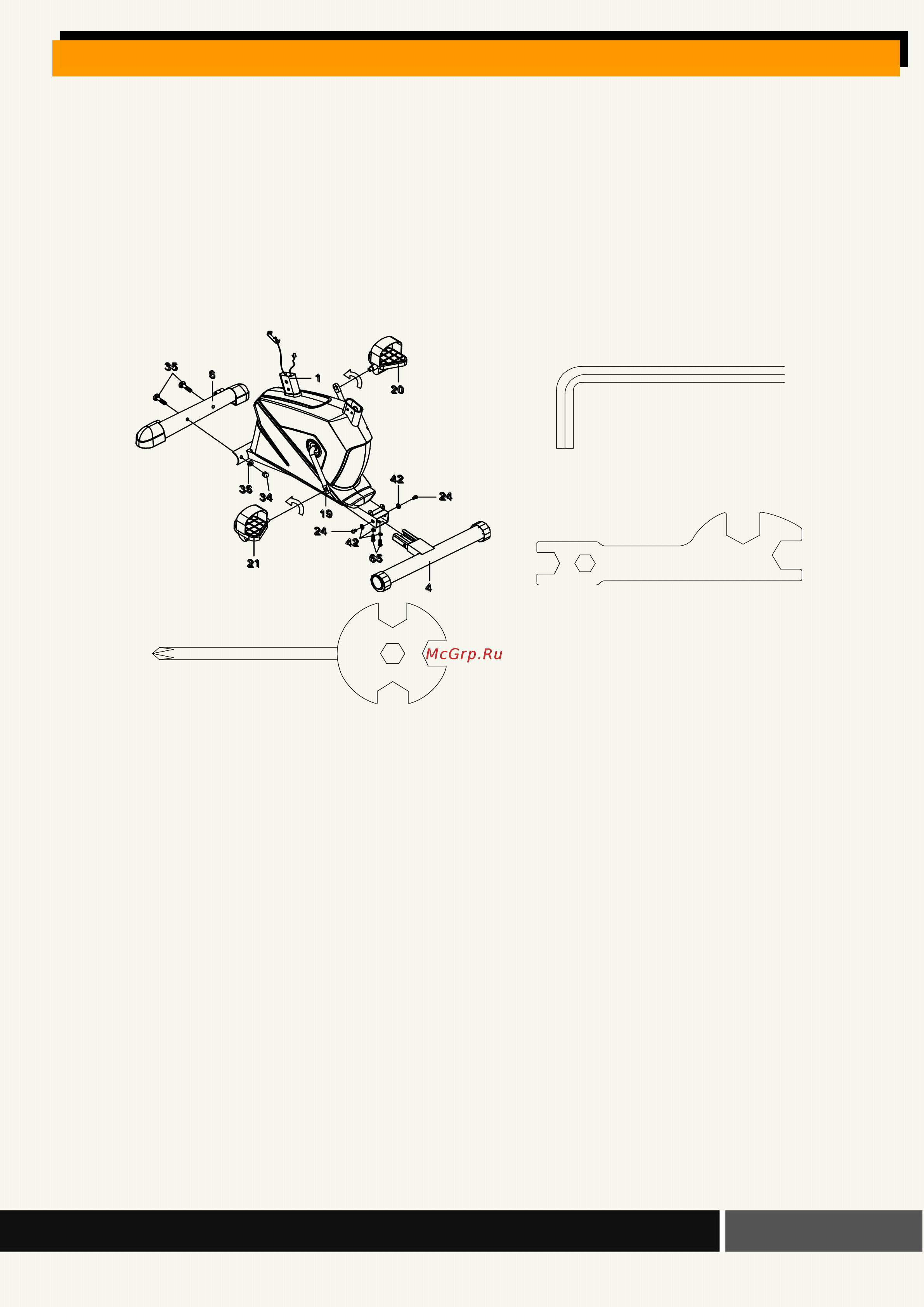

ШАГ 1. Установка переднего/заднего стабилизатора и правой/левой педали

Снимите два болта M8x15 (24), два болта M8x30 (65), и четыре шайбы Ø8xØ20x1.5 (42) с

заднего стабилизатора (4). Используйте гаечный ключ S6.

Установите задний стабилизатор (4) в задней части основной рамы (1) и совместите отверстия

для болтов. Прикрепите задний стабилизатор (4) к задней части основной рамы (1) двумя

болтами M8x15 (24), двумя болтами M8x30 (65) и четырьмя шайбами Ø8xØ20x1.5 (42).

Затяните колпачковые гайки гаечным ключом S6.

Установите передний стабилизатор (6) в передней части основной рамы (1) и совместите

отверстия для болтов. Прикрепите передний стабилизатор (6) на передний край основной рамы

(1) двумя гайками M10 (34), двумя болтами M10x57 (35), и двумя изогнутыми шайбами Ø10

(36). Затяните колпачковые гайки гаечным ключом.

Установка педалей

Шатуны, оси педалей и ременные крепления имеют маркировку "R" для правой детали и

"L" для левой.

Вставьте ось левой педали (21) в резьбовое отверстие в левом шатуне (19). Поверните ось

педали рукой против часовой стрелки до упора. Затяните ось левой педали (21) гаечным

ключом с крестовой отверткой.

Гаечный ключ S6

Гаечный ключ

S10, S13, S17, S19

Гаечный ключ с крестовой отвѐрткой

S10, S13, S14, S15

Инструмент:
