Необходимый крепежСборка Шаг 5
Болт
#43. Шестигр. болт(M6x45
мм) [1
шт
]
Шайба
#47. Шайба (M6)
[2
шт
]
Гайка
#49 Нейлон. гайка (M6)
[1
шт
]
B
C
C
A
Page 9
LONG OVAL
SLOT
#. Шестигр. болт (M6x1 мм)
[1
шт
]
#35. Шестигр. болт (M8x45 мм)
[1
шт
]
#46. Шайба (M8)
[1
шт
]
#48. Нейлон. гайка (M8)
[1
шт
]

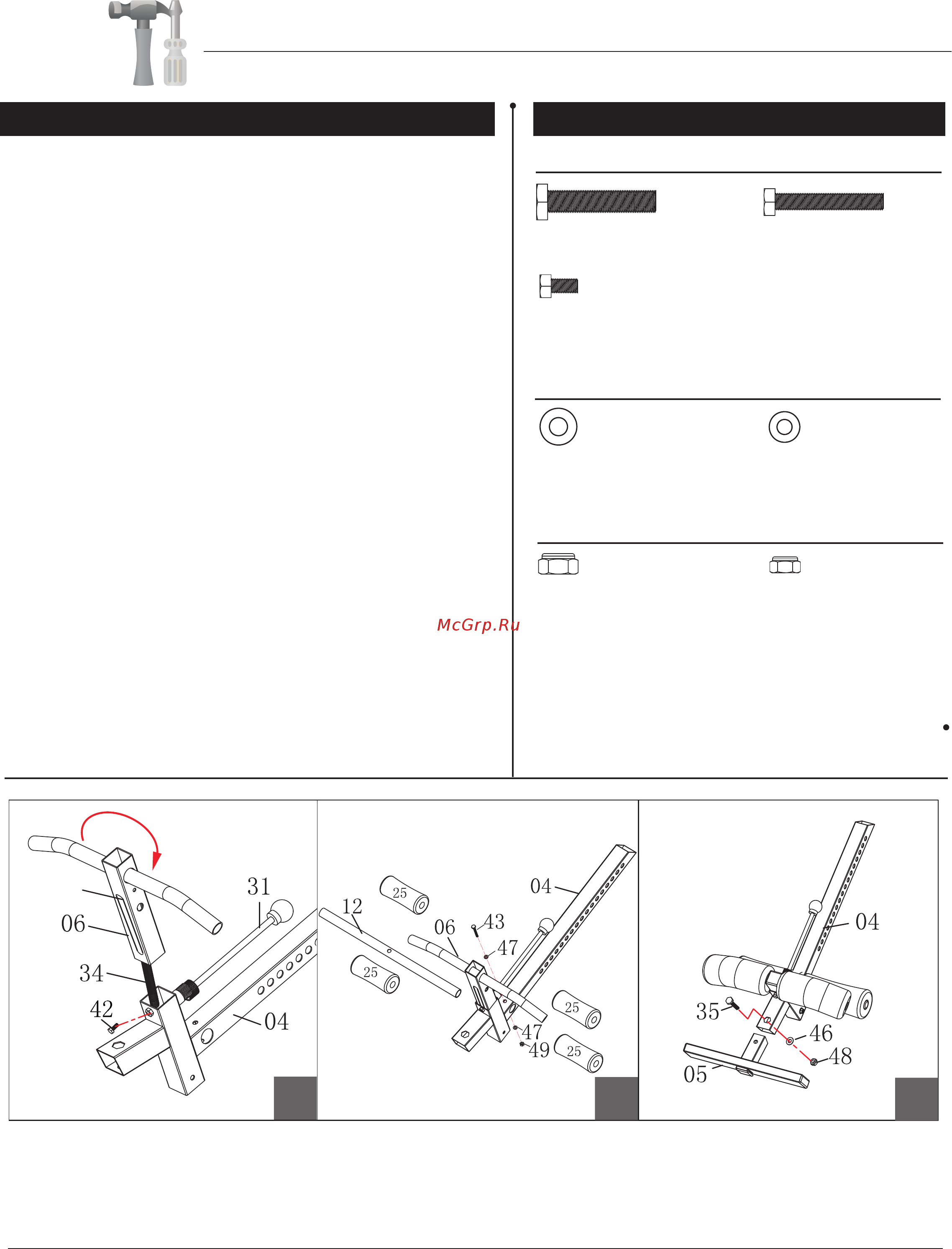

A.) Сборка регулируемой опоры голеностопа
Возьмите детали, показанные на рисунке, под номерами (#
06), (# 04) и (# 31) из коробки. Потяните вверх стопорный
штифт (# 31), как показано и, в то же время, медленно
потяните регулируемую опору голеностопа (# 06)
из
трубки
регулировки высоты (# 04). (Вы заметите, что есть пружина (#
34), которая тянет вниз, когда вы тянете опору (# 06) на себя).
После того, как вы полностью вытяните опору голеностопа (#
06), поверните её на 90 градусов по часовой стрелке так,
чтобы круглые отверстия были обращены к стопорному штиф-
ту (# 31), и длинный овальный паз был обращен вниз в
направлении болта с шестигранной головкой (# 43). Вставьте
опору лодыжек (# 06) обратно в трубу регулировки высоты (#
04) и выньте стопорный штифт (# 31). Затем вставьте болт с
шестигранной головкой (# 42) через нижнее отверстие и
длинный овальный паз, как показано на рисунке А, и затяните
его.
B.) Сборка пенной трубки
Вставьте пенную трубку (#12) через трубку регулировки
высоты (#04). Затем закрепите этот узел с помощью болта с
шестигранной головкой (# 43), двух шайб (# 47) и одной
нейлоновой гайки (# 49), как показано на рисунке. Наденьте
два пенных ролика (# 25) на опору голеностопа (# 06)
и еще два пенных ролика (# 25) на пенную трубку (# 12).
Нанесите мыльную воду на ролики, если они не скользят с
легкостью.
C.)
Сборка подножки
Вставьте подножку (# 05)
в трубку регулировки высоты (# 04),
вставьте болт (# 35) и закрепите его с помощью шайбы (# 46)
и нейлоновой гайки (# 48).
(Всегда надевайте спортивную обувь ПЕРЕД упражнениями)
