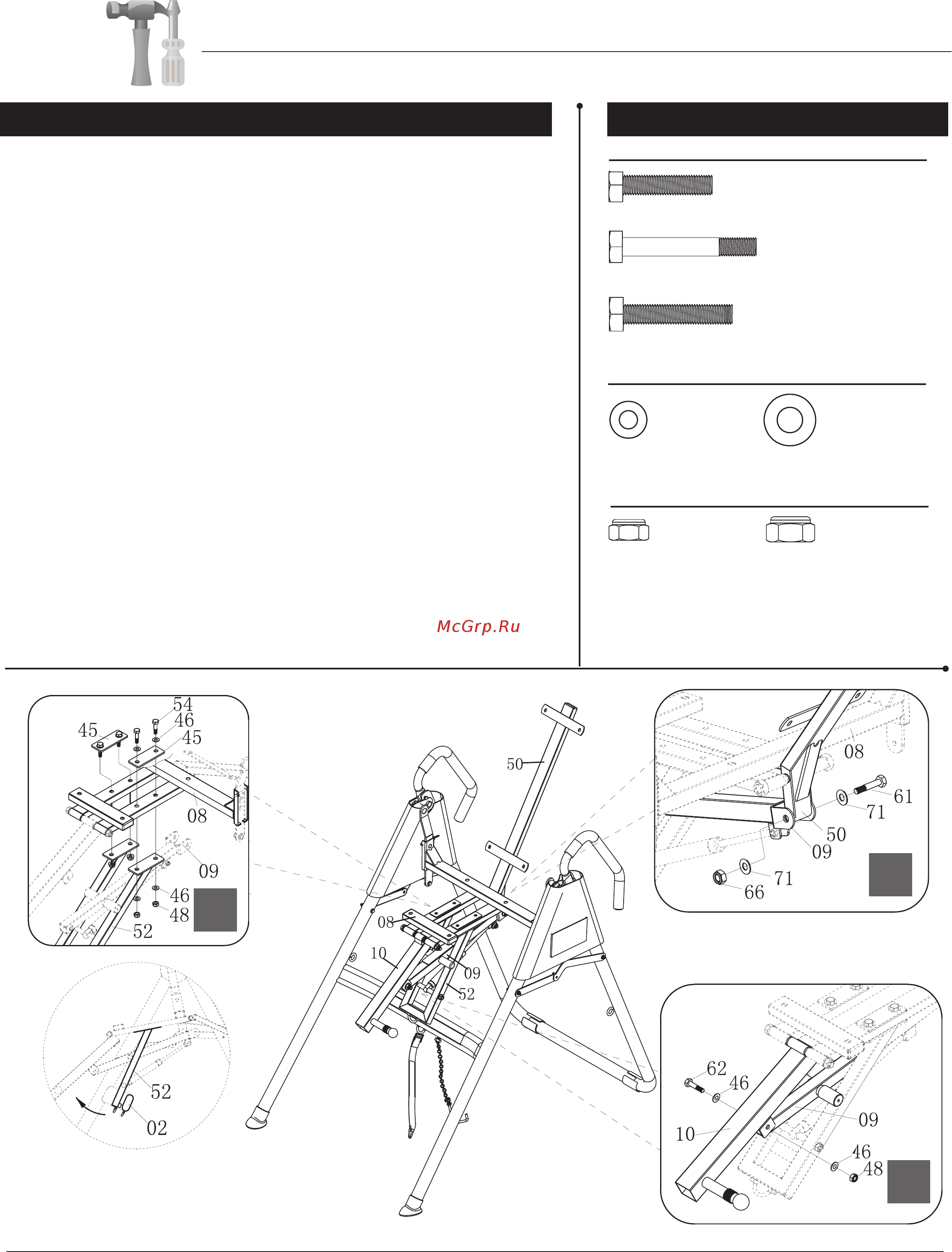

Сборка Шаг 3
Необходимый крепеж
Болт
#54. Шестигр. болт (M8x40 мм)
[4
шт
]
#61. Шестигр. болт (M10x60 мм)
[1
шт
]
#62. Шестигр. болт (M8x50 мм)
[1
шт
]
Шайба
#46. Шайба (M8)
[10
шт
]
#71. Шайба (M10 1.0t)
[2
шт
]
Гайка
#48. Нейл. гайка (M8)
[
5 шт
]
#66. Нейл. гайка (M10)
[1
шт
]
Примечание:
Пожалуйста, убедитесь, что U-образная
рама (# 52) находится над передней опорой
(# 02) перед сборкой Шага 3-А.
A
C
B
Страница 7
A.) Сборка U-образной рамы
Примечание: пожалуйста, убедитесь, что U-образная рама (# 52) нахо-
дится выше передней опоры (# 02) перед сборкой. Более детальное
описание смотрите на рисунке ниже. С помощью ассистента, сдвиньте
соединительную тягу (# 09) в середину U-образной рамы (# 52).
Выровняйте и прикрепите U-образную раму (# 52) к опоре сидения (#
08), как показано на рисунке ниже. Вставьте четыре болта с
шестигранной головкой (# 54) через четыре шайбы (# 46) с последую-
щими двумя усилительными пластинами (# 45) в опору сидения (# 08).
Закрепите их вместе, используя четыре шайбы (# 46) и четыре
нейлоновых гайки (# 48).
B.) Сборка соединительной тяги
Выровняйте и прикрепите заднюю часть соединительной тяги (# 09) к
опоре сидения (# 08), как показано на рисунке. Вставьте болт с
шестигранной головкой (# 61) через шайбу (# 71), а затем в заднюю
соединительную тягу (# 09) и опору сидения (# 08). Закрепите их
вместе с помощью шайбы (# 71) и нейлоновые гайки (# 66).
C.) Сборка соединительной тяги
Выровняйте и подсоедините основание трубки регулирующей высоту
(# 10) к передней части соединительной тяги (# 09), как показано на
рисунке. Вставьте болт с шестигранной головкой (# 62) через шайбу (#
46), а затем в переднюю соединительную тягу (# 09) и основание
трубки регулирующей высоту (# 10). Закрепите их вместе с помощью
шайбы (# 46) и нейлоновое гайки (# 48).
