#51. Быстрый зажим

шт

]

Необходимый крепежСборка шаг 6

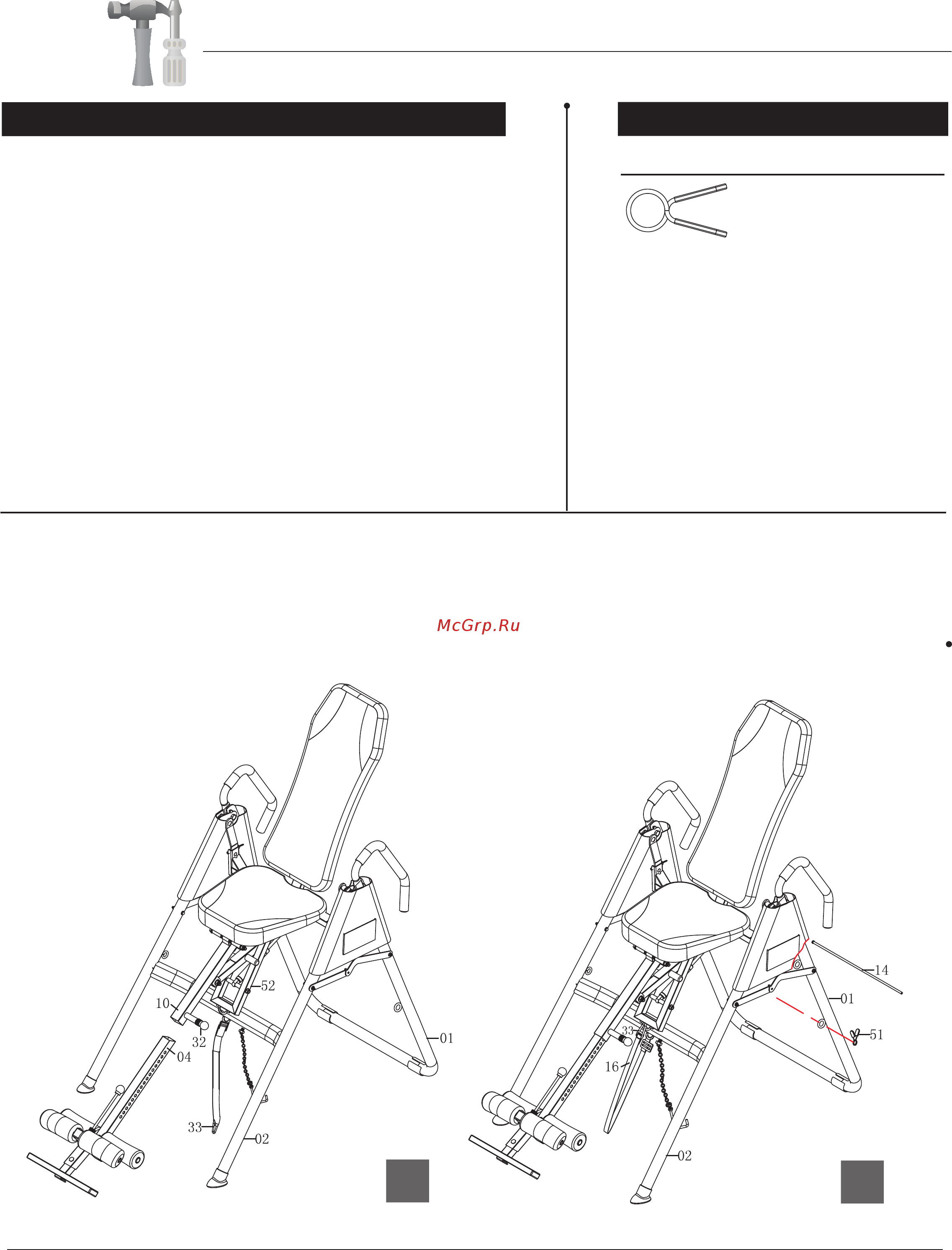

A.) Сборка трубки регулировки высоты

С помощью ассистента, прикрепите трубку регулировки высоты

(# 04) к основанию (# 10), потянув верхний стопорный штифт (# 32),

и одновременно переместив трубку регулировки высоты (# 04).

Опустите стопорный штифт (# 32) в любой понравившейся

позиции. Пожалуйста, обратите внимание, трубка регулировки

высоты (# 04) предназначена для установки высоты разным

пользователям; отрегулируйте её, потянув стопорный штифт

(# 32), двигая трубку (# 04) вверх или вниз. Наденьте крюк (# 33) на

ремень безопасности с пряжкой (# 16), который находится на А-

образной раме рядом с U-образной рамой (# 52).

B.) Сборка оси безопасности

Вставьте ось безопасности (# 14) в отверстие на задней опоре

(# 01), закрепите её при помощи быстрого зажима (# 51). Процесс

сборки завершен. Пожалуйста, прочитайте оставшуюся часть

руководства, чтобы узнать об особенностях безопасности и

процессе работы с тренажером, прежде чем начать использовать

его.

Примечание: Для того, чтобы контролировать угол инверсии, отрегулируйте ремень безопасности с пряжкой (# 16) в

соответствии с руководством пользователя, начиная со страницы 11. Для получения дополнительных мер

безопасности, используйте ось безопасности (# 14) в качестве дополнительной поддержки в случае, если ремень не

отрегулирован должным образом. Это очень рекомендуется для начинающих. Для опытных пользователей, которые

хотят выполнить инверсию в 180 градусов, необходимо удалить ось безопасности (# 14) для того, чтобы выполнить

такой поворот.
