Инструкция по сборке

Сборка Шаг 2

Необходимый крепеж

Болт

#42. Шестигр. болт (M6x15 мм)

шт

]

#69. Шестигр. болт (M6x10 мм)

шт

]

Шайба

#47. Шайба (M6)

шт

]

Гайка

#49. Нейлоновая гайка (M6)

шт

]

Другие

#59. Стопорный штифт

шт

]

Страница 6

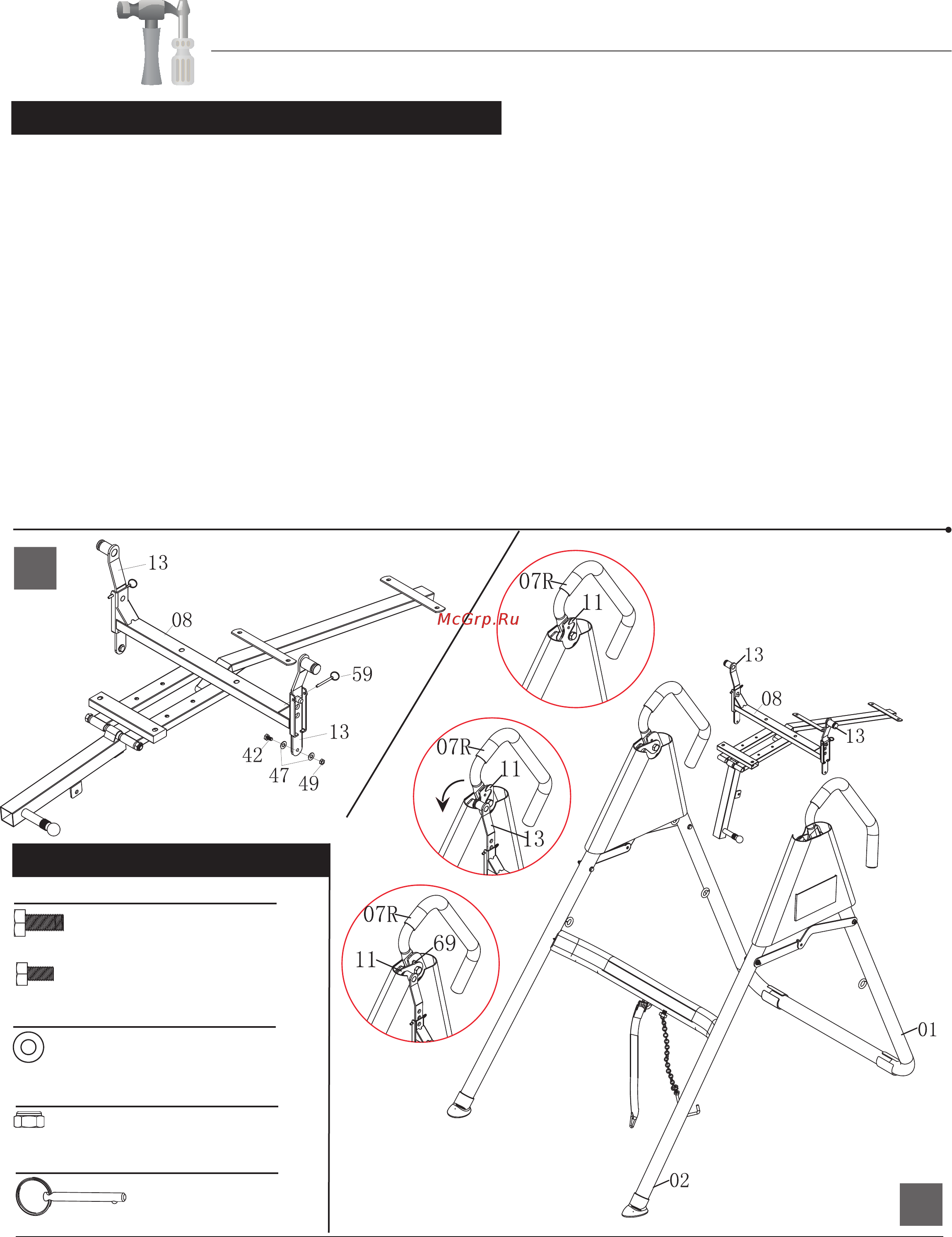

A.) Сборка регулируемой качающейся балки

Каждая регулируемая балка качения (# 13) имеет три отверстия. Эти три отверстия предназначены для регулировки,

чтобы вы могли сместить центр тяжести, для легкого контроля скорости инверсии. Вставьте каждый из двух балок качения

(# 13) в пазы, расположенные на раме опоры сидения (# 08), убедившись, что они оба вставлены в верхние отверстия.

Продолжайте выполнять сборку, а если в последствие вам не понравится процесс контроля во время инверсии,

пожалуйста, вернитесь к этому шагу и переместите балку качения (# 13) в среднее или нижнее отверстие и протестируйте

систему. Каждая регулируемая балка качения (# 13) должна быть соответствующим образом закреплена в кронштейнах.

Штифт кронштейна рамы опоры сидения (# 08) должен располагаться в балке качения (# 13). Обе балки (# 13) всегда

должны быть установлены на одном уровне.

Вверните болт с шестигранной головкой (# 42) и шайбой (# 47) через нижнюю часть регулируемой балки качения (# 13) и

закрепите его с помощью шайбы (# 47) и нейлоновой гайки (# 49). Вставьте стопорный штифт безопасности (# 59) в

верхнюю часть опоры сидения (# 08) для дополнительной меры безопасности. Повторите этот процесс с другой стороны.

B.) Сборка опоры сидения

Откройте крючки безопасности (# 11) на кронштейнах, расположенных на A-образной раме. С помощью помощника,

поднимите опору сидения (# 08) и совместите балки качения (# 13) с двумя пазами. Убедитесь, что обе стороны

правильно установлены в пазы. Не нервничайте, если опора не вставляется в паз. Пусть ваш помощник оттянет немного

поручни в стороны, чтобы выровнять их для идеальной подгонки. Протестируйте опору сидения (# 08), покачивая её

назад и вперед несколько раз. После того, как вы добились того, что опора (# 08) вращается плавно, опустите крючки (#

11) на балки качения (# 13), насколько это возможно. После того, как крючки (# 11) надежно закреплены, вставьте болты с

шестигранной головкой (# 69) в кронштейны для фиксации крючков (# 11).
