www.timberk.com • электрический накопительный водонагреватель
11
ВНИМАНИЕ!
Во время нагрева может начать капать вода из от-
верстия предохранительного клапана. ИЗБЕЖАТЬ
ПОДТЕКАНИЯ ВОДЫ НЕВОЗМОЖНО И НЕЛЬЗЯ
ПРЕПЯТСТВОВАТЬ ЭТОМУ, ТАК КАК БЛОКИРОВ-
КА КЛАПАНА МОЖЕТ ПРИВЕСТИ К РАЗРЫВУ
ВНУТРЕННЕГО РЕЗЕРВУАРА (В СЛУЧАЕ АВАРИИ
ОБОРУДОВАНИЯ).
ВНИМАНИЕ!
Режим «ECO» на панели управления соответству-
ет оптимальной температуре нагрева воды 58 +/-
2
0
С, при которой:
1. Уменьшается риск получения ожогов у пользова-
теля, в случае, когда не правильно отрегулирована
температура воды на выходе.
2. Получается достаточное количество горячей
воды после смешивания с холодной водой, при
меньшем расходе электроэнергии.
3. Образуется меньшее количество накипи на на-
гревательном элементе и внутренних поверхностях
водонагревателя.
11. ОБСЛУЖИВАНИЕ

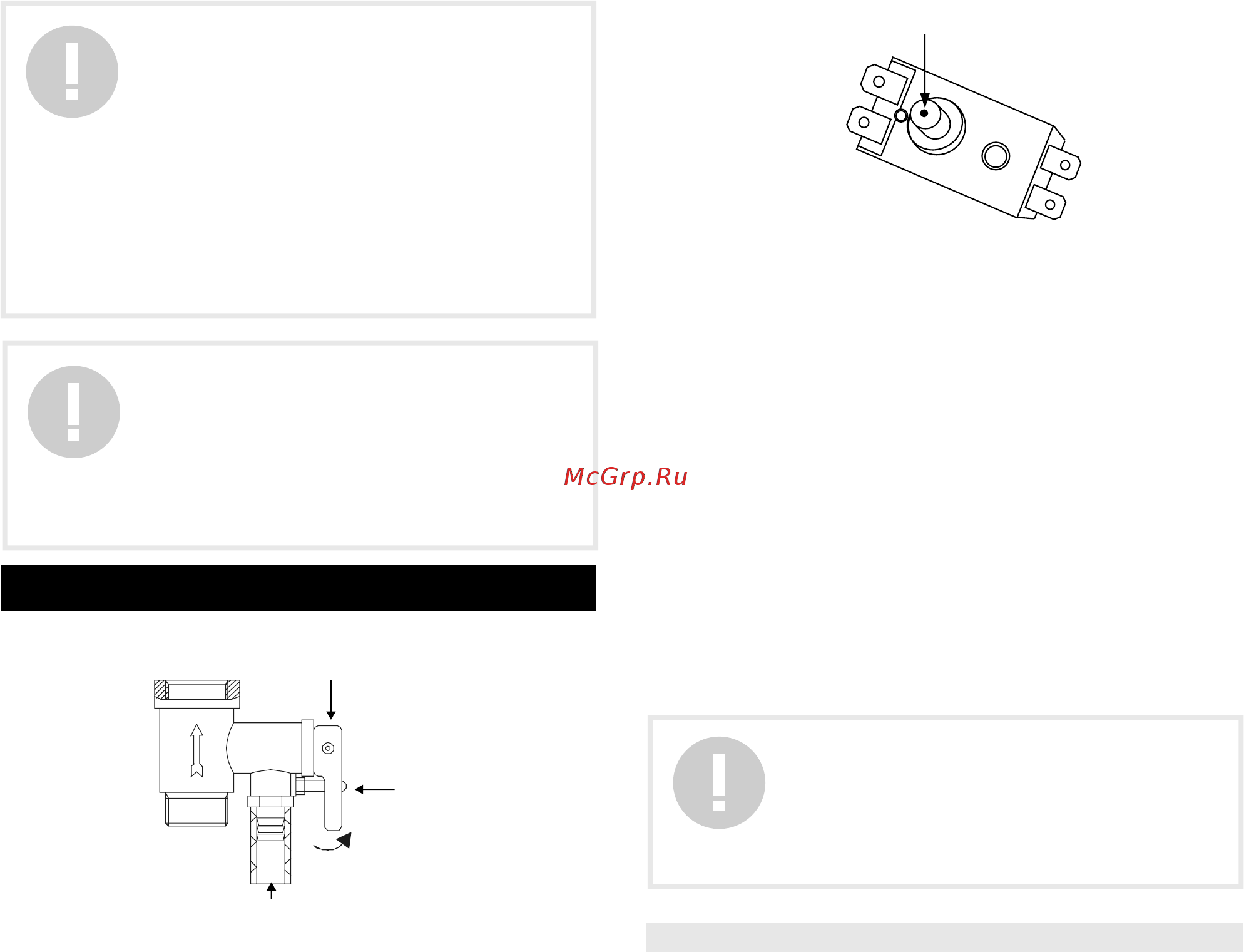

Рис. 9
Рис. 10
Ручка слива
Винт
Отверстия сроса давления
1. Проверяйте электрические вилку и розетку как можно чаще. Дол-
жен быть обеспечен надёжный электрический контакт, а также пра-
вильное заземление. Вилка и розетка не должны чрезмерно нагре-
ваться.
2. Если водонагреватель не используется продолжительное время,
особенно в регионах с низкой температурой воздуха (ниже 0
0
C), для
предотвращения повреждения водонагревателя (по причине замер-
зания воды во внутреннем резервуаре), воду из нагревателя следует
слить.
3. Чтобы обеспечить надёжную работу водонагревателя в течение
длительного времени, необходимо периодически чистить внутренний
резервуар и убирать отложения на электрических нагревательных
элементах водонагревателя, а также нужно периодически проверять
состояние (полностью разложен или нет) магниевого анода, чтобы
своевременно заменить его на новый (не реже 1 раза в год), в случае
его полного разложения.
Частота чистки бака зависит от жесткости воды, которая находится
на данной территории. Чистку должны проводить специальные сер-
висные службы. Адрес ближайшего сервисного центра можно узнать
у продавца или на сайте www.timberk.com.
ВНИМАНИЕ!
Производитель предоставляет увеличенный гаран-
тийный срок на отдельные компоненты водонагре-
вателя при условии своевременного и правильного
проведения периодического технического обслу-
живания прибора специалистами авторизованного
сервисного центра (см. гарантийный талон).
