www.timberk.com • электрический накопительный водонагреватель
6
7. КОМПЛЕКТ ПОСТАВКИ

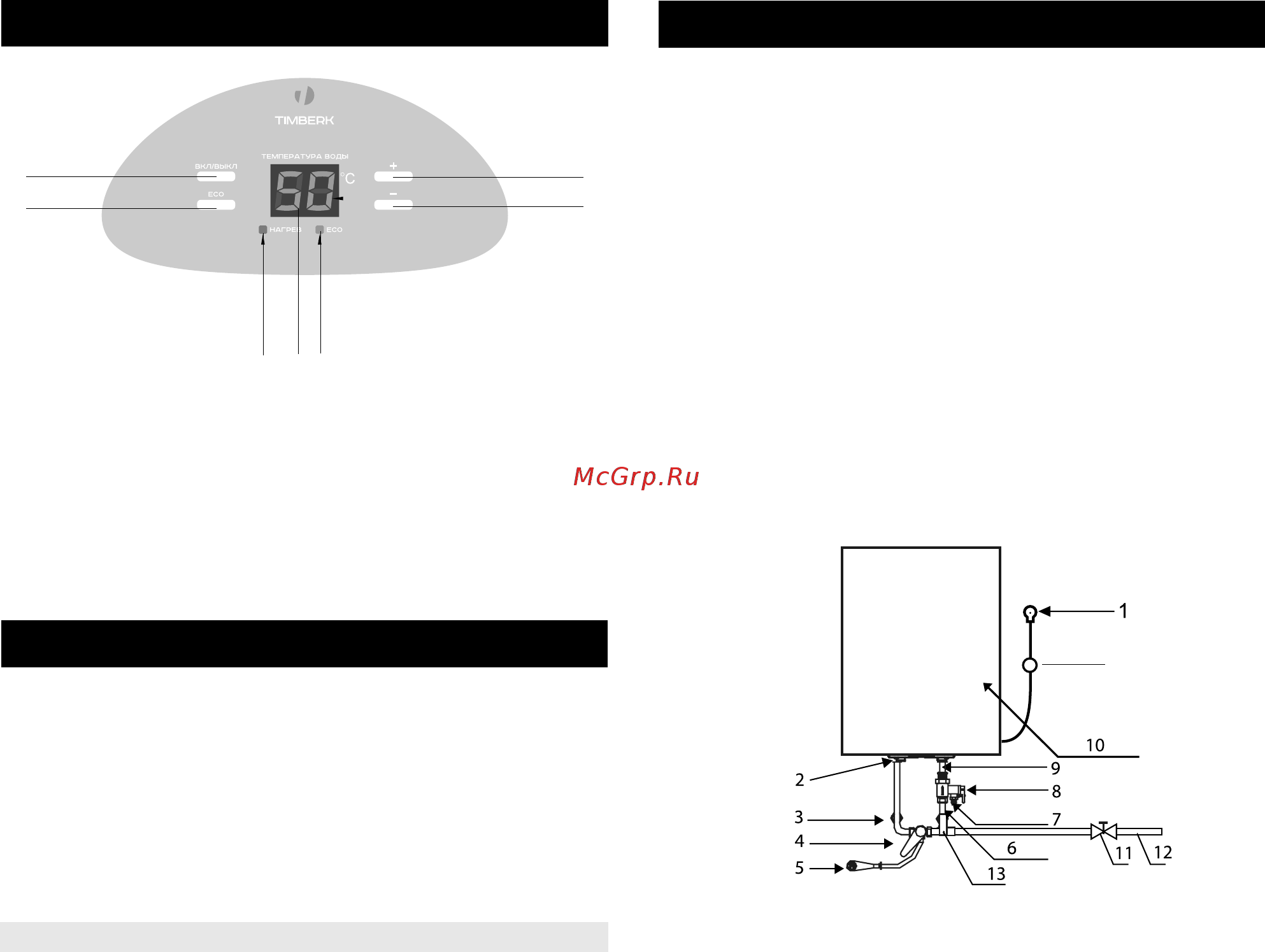

6. ПАНЕЛЬ УПРАВЛЕНИЯ
8. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
1. Водонагреватель - 1шт.
2. Анкерный болт - 2шт.
3. Предохранительный клапан - 1шт.
4. Руководство по эксплуатации - 1шт.
5. Упаковка - 1шт.
Местоположение
1. Электрический водонагреватель следует устанавливать на прочной
стене.
2. Стена, на которой устанавливается электрический водонагрева-
тель, должна выдерживать, как минимум, двойной вес водонагрева-
теля, полностью заполненного водой, на стене должны отсутствовать
трещины и другие повреждения. В противном случае необходимо при-
нять меры для усиления крепления или установить водонагреватель на
специальной опоре.
3. Если ванная комната слишком маленькая, водонагреватель можно
установить в другом месте, закрытом от прямого солнечного света и
недоступном для попадания влаги. Однако для снижения потерь тепла
в трубопроводах место установки водонагревателя должно находиться
как можно ближе к месту использования горячей воды.
1. Кнопка вкл/выкл: для включения и выключения прибора
2. Выбор режима «ECO»
3. Индикатор нагрева воды
4. Заданная температура/Текущая температура
5. Индикатор режима «ECO»
6. Увеличение температуры нагрева воды
7. Уменьшение температуры нагрева воды
1.
6.
7.
2.
3.
4.
5.
Вертикальная
установка
Рис. 5
Способы монтажа водонагревателя
Способ монтажа водонагревателя для одной точки потребления пред-
ставлен на рис. 5.
