www.timberk.com • электрический накопительный водонагреватель
8

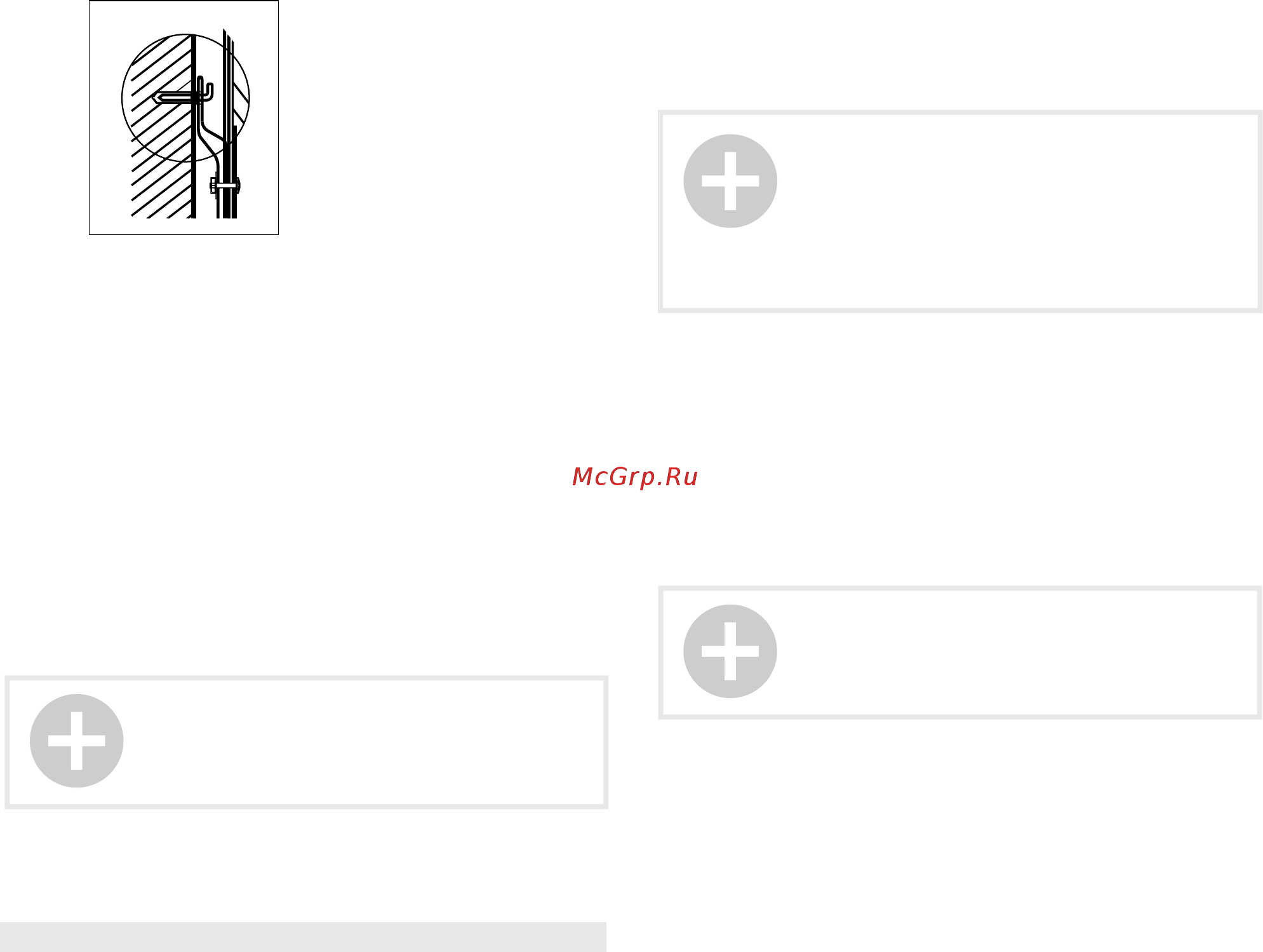

Рис. 7
1. Электрический водонагреватель следует устанавливать на проч-
ной стене. Если прочность стены не позволяет удерживать вес, рав-
ный двойному весу общего веса водонагревателя, полностью запол-
ненного водой, его следует устанавливать на специальной опоре.
ПРИМЕЧАНИЕ:
В местах или на стене, куда может попасть вода,
высота установки электрической розетки должна
быть не менее 1,8 м.
Подключение к водопроводной магистрали
1. Нагреватель подключается к водопроводной сети с давлением ми-
нимум 0,1 МПа, максимум 0,75 МПа.
2. Для подключения водонагревателя к водопроводу применяются
трубы диаметром G1/2.
3. Для предотвращения протечки при подсоединении труб используйте
резиновые уплотнительные прокладки на резьбовых окончаниях труб.
ПРИМЕЧАНИЕ!
Водонагреватель является прибором, действу-
ющим таким образом, что давление воды в во-
донагревателе, соответствует давлению воды в
водопроводной магистрали. Если в магистрали
давление превышает 0,75 МПа, то следует смон-
тировать перед водонагревателем редуктор дав-
ления, чтобы давление не превышало 0,75 МПа.
2. После того, как вы выбрали правильное место установки водона-
гревателя, определите точки для отверстий под анкерные болты с
крюками (определяются в соответствии со спецификацией прибора,
который вы выбрали). Просверлите в стене два отверстия соответ-
ствующей глубины с использованием сверла, подходящего по разме-
ру под анкерные болты, прилагаемые к водонагревателю.
После чего вставьте болты в просверленные отверстия и, поворачи-
вая крюки болтов по часовой стрелке, плотно затяните гайки болтов,
затем повесьте водонагреватель на крюки анкерных болтов (рис. 7).
3. Прикрепите сетевую розетку к стене. Требования к розетке следу-
ющие: 220V~/10A, однофазная, трёхпроводная. Рекомендуется уста-
новить розетку с правой стороны выше водонагревателя.
ПРИМЕЧАНИЕ:
Между предохранительным клапаном и входным
патрубком нельзя монтировать дополнительные
приспособления, например, отсечной кран.
5. Нагреватель со смонтированным клапаном подключить к водопро-
водной сети - в месте подведения воды установить отсечной кран.
6. К выходному патрубку, обозначенному красным цветом, подсоеди-
нить желаемое количество точек потребления.
7. Открыть отсечной кран и один из разборных кранов. После напол-
нения резервуара, о чем свидетельствует вытекание воды из разбор-
ного крана, закрыть разборный кран и проверить герметичность всех
соединений.
4. На входной патрубок обозначенный голубым цветом и стрелкой
направления течения воды накрутите предохранительный клапан так,
чтобы течение воды совпадало с направлением стрелки на корпусе
клапана. На отверстие сброса давления предохранительного клапана
(см. рис.8) оденьте дренажную трубку* для отвода воды (возможно
появление при нагревании) в канализацию.
