www.timberk.com • электрический накопительный водонагреватель
7
*-не входит в комплект поставки
1. Сетевой шнур с вилкой
2. Выходной патрубок
3. Кран регулировки потока горячей воды*
4. Смеситель*
5. Душевая насадка*
6. Кран регулировки потока холодной воды*
7. Отверстие для сброса давления
8. Обратный предохранительный клапан
9. Входной патрубок
10. Водонагреватель
11. Отсечной кран водопроводной магистрали*
12. Водопроводная магистраль
13. Тройник*
14. УЗО (Устройство замкнутого отключения)
Способы монтажа водонагревателя

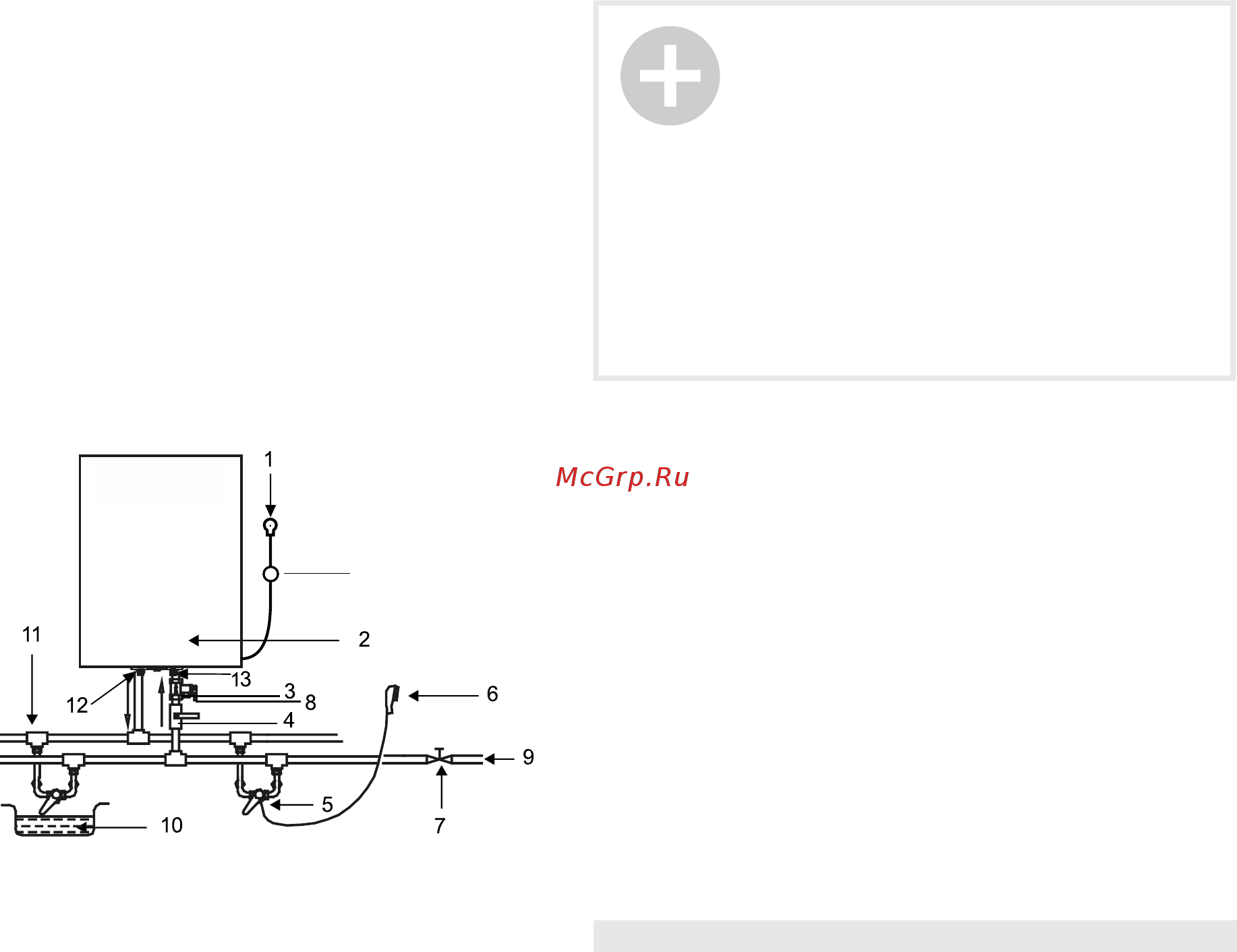

Способ монтажа водонагревателя для нескольких точек потребления
представлен на рис. 6.
Рис. 6
Вертикальная
установка
14
ПРИМЕЧАНИЕ!
Пожалуйста, для установки водонагревателя ис-
пользуйте принадлежности, предоставленные
производителем. Электрический водонагре-
ватель нельзя крепить на стене до того, как вы
убедитесь, что кронштейн установлен надёжно и
прочно. В противном случае электрический во-
донагреватель может упасть со стены, что может
привести к его повреждению и даже к серьёзным
происшествиям с причинением вреда здоровью
и получением травм. При определении точек для
отверстий под анкерные болты следует преду-
смотреть свободное пространство между нижней
частью водонагревателя и полом не менее 0,6 м,
для обеспечения удобства технического обслужи-
вания при необходимости его проведения
