108
Maksimaalse saagimisjõudluse säilitamine
Saag on tehases reguleeritud maksimaalsele
saagimisjõudlusele 260 mm saeketta kasutamisel.
Ühendage saag enne mis tahes reguleerimistoimingute
teostamist vooluvõrgust lahti. Uue saeketta
paigaldamisel kontrollige alati ketta alumist piirasendit ja
vajadusel reguleerige seda järgnevalt:
1
2
3
4
009518

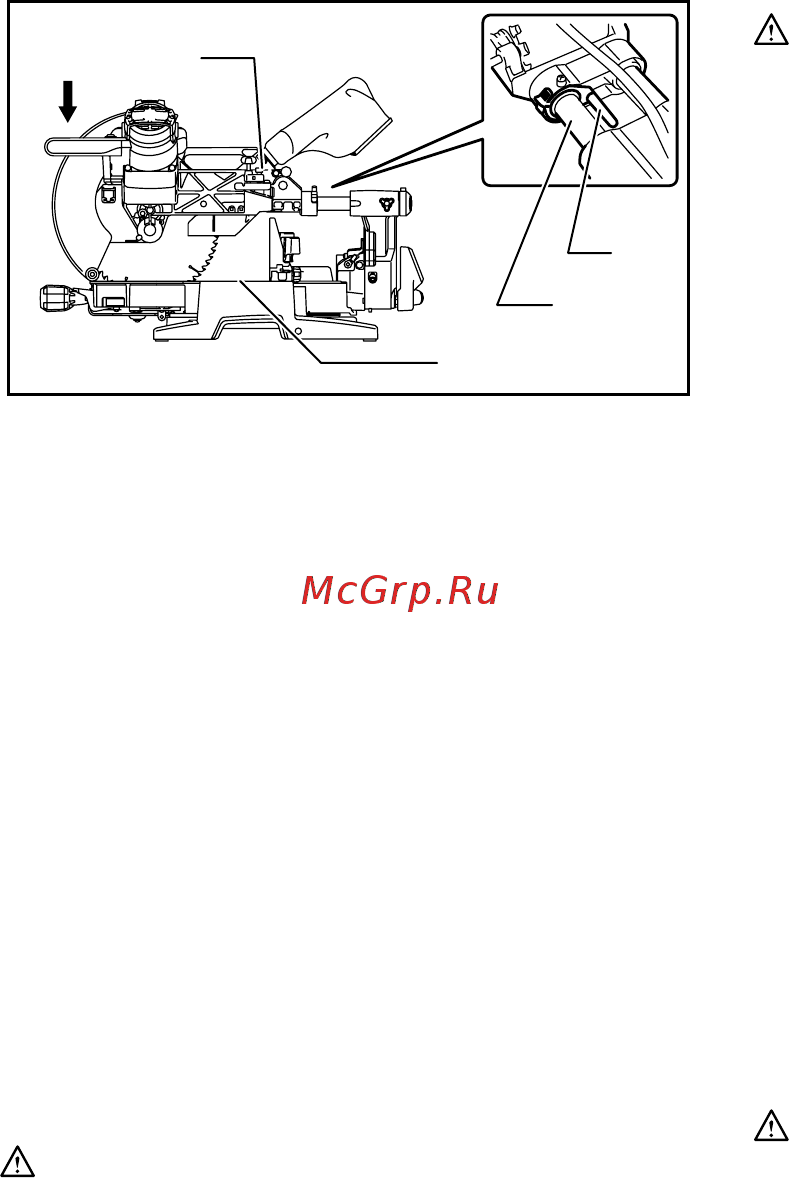

Joon.8
Joon.9
Esiteks eemaldage tööriist vooluvõrgust. Langetage
lukustushoob sae lõiketerade seadistamiseks nagu
joonisel näidatud. Lükake kelk lõpuni juhtpiirde vastu ja
langetage käepide alumisse asendisse. Keerake
otsmutrivõtmega reguleerimispolti seni, kuni lõiketera
serv ulatub natuke eerungialuse sisse, kus juhtpiirde
esiosa on kontaktis eerungialuse pealmise osaga.
Kui tööriist on vooluvõrgust lahutatud, pöörake tera
käega, hoides samal ajal käepidet all, et tera ei puutuks
vastu alust. Vajadusel reguleerige veidi.
Pärast reguleerimist suunake lukustushoob alati
esialgsesse asendisse tagasi, pöörates seda
vastupäeva.
HOIATUS:
• Uue saeketta paigaldamise järel (saag peab
olema vooluvõrgust lahti ühendatud) veenduge
alati selles, et ketas ei satu käepideme alumise
asendi korral kokkupuutesse aluse ükskõik
millise osaga. Saeketta kokkupuude alusega võib
kaasa tuua tagasilööke ja põhjustada tõsiseid
vigastusi.
Stopperlatt
Joon.10
Tera alumist piirasendit saab stopperlati abil hõlpsasti
reguleerida. Reguleerimiseks keerake stopperlatti noole
suunas, nagu joonisel näidatud. Reguleerige
reguleerkruvi nii, et käepideme langetamisel
madalaimasse asendisse peatuks tera soovitud asendis.
Eerunginurga reguleerimine
Joon.11
Lükake pidet nii, et nukid haakuksid ja pöörake seda
lõpuni päripäeva. Keerake eerungialust, vajutades
lukustushooba samal ajal alla. Kui pide on asendis, kus
osuti näitab eerungisae skaalal soovitud nurka, pöörake
pidet 90° vastupäeva eerungialuse lukustamiseks.
HOIATUS:
• Faasinurga muutmise järel kinnitage alati
eerungialus, pöörates pidet 90° vastupäeva.
NB!:
• Eerungiplaadi keeramisel tõstke käepide kindlasti
kõrgeimasse asendisse.
Kaldenurga reguleerimine
Joon.12
Joon.13
Keerake tööriista tagaküljel asuvat hooba vastupäeva, et
reguleerida kaldenurka. Lükake riivistushoob täiesti ette,
nagu on näidatud joonisel, toetades samal ajal saelehe
kinnituspea raskust, et vähendada lukustustihvtile
avalduvat rõhku.
Kelgu paremale kallutamiseks, suunake kelk pärast
hoova vabastamist natuke vasakule ja suruge
vabastusnuppu. Samaaegselt vabastusnupule vajutades
kallutage kelku paremale.
Joon.14
Kallutage saetera, kuni osuti näitab kaldenurga skaalal
soovitud nurka. Seejärel keerake hoob varda
kinnitamiseks korralikult päripäeva kinni.
Kui tõmmata riivistushooba sae esiosa poole, lukustate
saeketta aluspinna suhtes 22,5° ja 33,9° nurga all
vasakul ja paremal küljel sundasendisse.
Riivistushoova lükkamisel sae tagaosa poole, nagu
joonisel näidatud, saab saeketast lukustada suvalise
soovitud nurga all määratud faasinurga vahemikus.
HOIATUS:
• Pärast kaldenurga reguleerimist kinnitage latt alati
korralikult, keerates hooba päripäeva.
NB!:
• Saeketta kallutamisel tõstke käepide täielikult üles.
• Kaldenurga muutmisel veenduge, et asetate
otsamislauad nii, nagu kirjeldatud lõigus
„Otsamislaudade paigaldamine".
Liuguri lukustuse reguleerimine
Joon.15
Alumise liuglati lukustamiseks tõmmake lukustushooba
sae esiosa poole.
Ülemise liuglati lukustamiseks pöörake lukustuskruvi
päripäeva.
1. Reguleerimispolt
2. Eerungiplaat
3. Lukustushoob
4. Liugtoru
