Makita LS1016 [60/140] Kytkimen toiminta
![Makita LS1016 [60/140] Kytkimen toiminta](/views2/1300926/page60/bg3c.png)

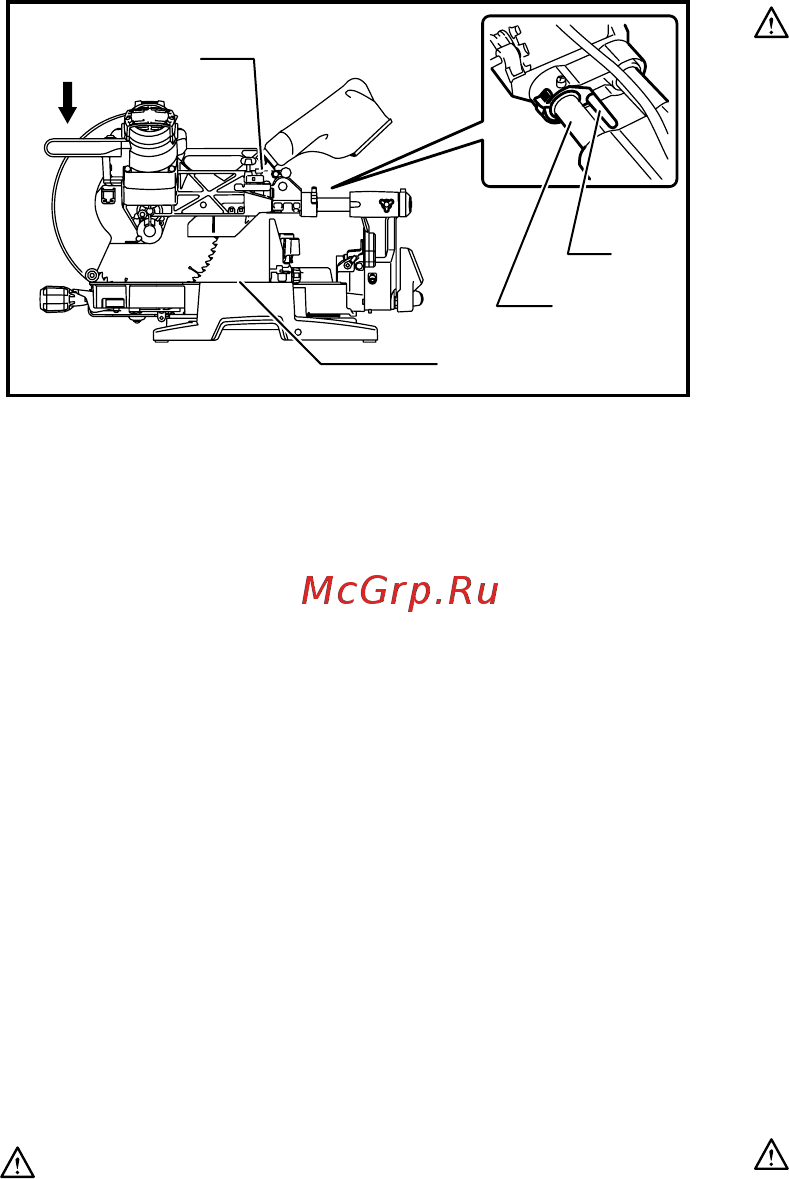

60
1
2
3
4
009518
Kuva8
Kuva9
Irrota kone ensin pistorasiasta. Kohdista sahanterä
kuvassa näytetyllä tavalla laskemalla rajoitinvipua
alaspäin. Työnnä kelkka kokonaan ohjaimen suuntaan ja
laske kahva kokonaan alas. Käännä säätöruuvia
hylsyavaimella, kunnes terän reuna ulottuu hieman
kääntöjalustan yläpinnan alapuolelle kohdassa, jossa
ohjaimen etupuoli kohtaa kääntöjalustan yläpinnan.
Työkalun ollessa irtikytkettynä, pyöritä terää käsin
kahvaa samalla alas pitäen varmistaaksesi, ettei terä
kosketa alemman pohjan osia. Säädä hieman uudestaan
tarpeen mukaan.
Palauta rajoitinvipu säätöjen tekemisen jälkeen aina
alkuasentoonsa kääntämällä sitä vastapäivään.
VAROITUS:
• Kun olet kiinnittänyt uuden terän, varmista aina,
että terä ei kosketa mihinkään alustan kohtaan,
kun kahva on kokonaan alhaalla. Jos terä
koskettaa alustaa, seurauksena voi olla takapotku
ja vakava henkilövahinko.
Lukitusvarsi
Kuva10
Terän alempaa raja-asentoa voi helposti säätää
lukitusvarren avulla. Pyöritä lukitusvartta kuvan
osoittamalla tavalla nuolen osoittamaan suuntaan sen
säätämiseksi. Säädä säätöruuvia siten, että terä
pysähtyy haluttuun asentoon, kuin alennat kahvaa
täysin.
Viistokulman asetus
Kuva11
Työnnä kädensijaa siten, että nokka tarttuu kiinni, ja
käännä sitä sitten myötäpäivään ääriasentoon saakka.
Kierrä kääntöjalustaa samalla kun painat lukkovipua
alaspäin. Kun olet siirtänyt kahvan asentoon, jossa
osoitin osoittaa haluamaasi astelukemaa
jiirisahausasteikolla, lukitse kääntöjalusta paikalleen
kääntämällä kädensijaa 90° vastapäivään.
HUOMAUTUS:
• Lukitse kääntöjalusta aina paikalleen
jiirisahauskulman vaihtamisen jälkeen kääntämällä
kädensijaa 90° vastapäivään.
HUOMAUTUS:
• Kiertopohjaa kääntäessä, varmista, että nostat
kahvan täysin.
Viisteityskulman asetus
Kuva12
Kuva13
Säädä viistekulmaa löysäämällä koneen takana olevaa
vipua vastapäivään. Työnnä salpa kokonaan eteen
kuvan osoittamalla tavalla ja tue samalla sahauspäätä
niin, että lukkotappi vapautuu.
Kun kallistat kelkkaa oikealle, kallista kelkkaa hieman
vasemmalle vivun löysäämisen jälkeen ja paina
vapautuspainiketta. Pidä vapautuspainike painettuna ja
kallista kuljetinta oikealle.
Kuva14
Kallista sahanterää, kunnes osoitin osoittaa
viisteitysasteikossa haluttuun kulmaan. Kiristä sitten
vipua myötäpäivään hyvin varren varmistukseksi.
Kun salpaa vedetään sahan etureunaa kohti,
sahanterän voi lukita vasemmalle ja oikealle neljään
asentoon 22,5 ja 33,9 asteen kulmassa jalustan pintaan
nähden.
Kun salpa työnnetään sahan taakse kuvan osoittamalla
tavalla, sahanterän voi lukita haluttuun kulmaan
annetulla viistekulmavälillä.
HUOMAUTUS:
• Viisteityskulman muuttamisen jälkeen varmista
aina varsi kiristämällä vipua myötäpäivään.
HUOMAUTUS:
• Varmista sahanterää kallistaessasi, että kahva on
kokonaan ylhäällä.
• Viisteityskulmaa vaihtaessasi, sijoita lovilaudat
varmasti asianmukaisesti, kuten "Lovi lautojen
sijoittaminen" osassa on selitetty.
Liukulukituksen säätö
Kuva15
Lukitse alempi liukuvarsi vetämällä lukkovipua sahan
etureunaa kohti.
Lukitse ylempi liukuvarsi kääntämällä lukitusruuvia
myötäpäivään.
Kytkimen toiminta
Eurooppalaisille maille
Kuva16
Laitteessa on lukituksen vapautuspainike, joka estää
liipaisinkytkimen painamisen vahingossa. Laitteen
käynnistämiseen paina lukituksen vapautuspainiketta ja
vedä sitten liipaisinkytkimestä. Laite pysäytetään
vapauttamalla liipaisinkytkin.
1. Säätöpultti
2. Kiertopohja
3. Rajoitinvipu
4. Liukuputki
