Maksimālās zāģēšanas jaudas saglabāšana
Šis darbarīks ir rūpnīcā noregulēts, lai nodrošinātu
maksimālo zāģēšanas jaudu ar 260 mm zāģa asmeni.
Pirms jebkādu regulējumu veikšanas atvienojiet
darbarīku no barošanas avota. Uzstādot jaunu asmeni,
vienmēr pārbaudiet tā zemāko robežatzīmes stāvokli un,
ja vajadzīgs, noregulējiet to šādi:
1
2
3
4

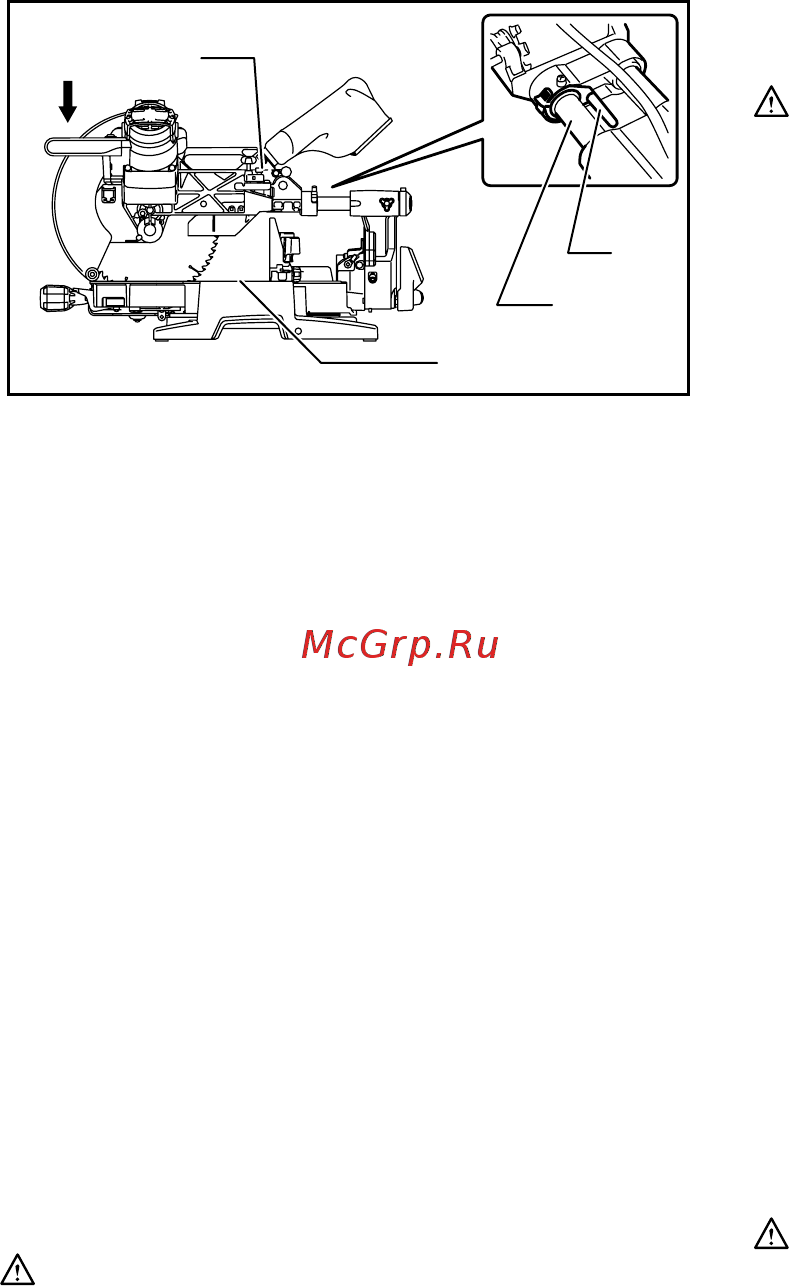

009518
Att.8
Att.9
Vispirms atvienojiet darbarīku no elektrotīkla. Nolaidiet
aiztura sviru, lai zāģa asmeni novietotu tādā stāvoklī, kā
parādīts attēlā. Bīdiet atbalstu vadotnes ierobežotāja
virzienā līdz galam un pilnībā nolaidiet rokturi uz leju. Ar
gala uzgriežņu atslēgu pagrieziet regulēšanas bultskrūvi,
līdz asmens perifērija nedaudz ir izvirzīta zem
pagriežamās pamatnes augšējās virsmas vietā, kur
vadotnes ierobežotāja priekšējā daļa saskaras ar
pagriežamās pamatnes augšējo virsmu.
Kad darbarīks ir atvienots no elektrotīkla, ar roku
pagrieziet asmeni līdz galam lejup, turot rokturi, lai
pārliecinātos par to, vai asmens nesaskaras ar apakšējo
pamatni. Ja nepieciešams, nedaudz pārregulējiet.
Pēc noregulēšanas vienmēr novietojiet aiztura sviru tās
sākotnējā stāvoklī, pagriežot pretēji pulksteņrādītāja
virzienam.
BRĪDINĀJUMS:
• Pēc jaunā asmens uzstādīšanas, kad darbarīks
ir atvienots no barošanas avota, vienmēr
pārliecinieties, ka asmens neskar nevienu
apakšējās pamatnes daļu, līdz galam nolaižot
rokturi. Ja asmens skar pamatni, tas var izraisīt
atsitienu, tādējādi radot smagus ievainojumus.
Aiztura kloķis
Att.10
Asmens apakšējās robežas stāvokli iespējams viegli
regulēt ar aiztura kloķi. Lai to regulētu, pagrieziet aiztura
kloķi bultiņas virzienā, kā attēlots zīmējumā. Noregulējiet
regulēšanas skrūvi tā, lai asmens apstātos vēlamajā
stāvoklī, rokturi nolaižot uz leju līdz galam.
Zāģēšanas leņķa noregulēšana
Att.11
Nospiediet kloķi, lai saslēgtu izciļņus un pagrieziet pretēji
pulksteņrādītāja virzienam, kamēr vairs nevar pagriezt.
Grieziet pagriežamo pamatni, turot nospiestu
bloķēšanas sviru. Kad kloķis ir pārvietots tādā stāvoklī,
kur rādītājs ir vērsts pret vēlamo leņķi uz leņķa skalas,
pagrieziet kloķi par 90° pretēji pulksteņrādītāja virzienam
un nobloķējiet pagriežamo pamatni.
UZMANĪBU:
• Kad zāģēšanas leņķis ir nomainīts, vienmēr
nostipriniet pagriežamo pamatni, pagriežot kloķi
par 90° pretēji pulksteņrādītāja virzienam.
PIEZĪME:
• Griežot pagriežamo pamatni, obligāti paceliet
rokturi līdz galam.
Slīpā leņķa noregulēšana
Att.12
Att.13
Lai noregulētu slīpuma leņķi, pagrieziet sviru instrumenta
aizmugurē pretēji pulksteņa rādītāja kustības virzienam.
Pilnībā pastumiet slēgsviru uz priekšu, kā parādīts attēlā,
vienlaicīgi atbalstot zāģa augšdaļas svaru, lai nepakļautu
spiedienam slēgtapu.
Kad gribat noliekt atbalstu pa labi, pēc sviras atlaišanas
nolieciet atbalstu nedaudz pa kreisi un nospiediet
atlaišanas pogu. Turot atlaišanas pogu nospiestu,
nolieciet atbalstu pa labi.
Att.14
Sasveriet zāģa asmeni, līdz rādītājs ir vērsts pret vēlamo
leņķi uz leņķa skalas. Tad pulksteņrādītāja virzienā cieši
nostipriniet sviru, lai nofiksētu kloķi.
Ja slēgmehānismu pavelk virzienā uz zāģ
a priekšpusi,
zāģa asmeni iespējams fiksēt ar nekustīgiem aizturiem
22,5° un 33,9° leņķī pret pamatnes virsmu.
Kad slēgsvira ir pastumta virzienā uz zāģa aizmuguri, kā
parādīts attēlā, zāģa asmeni var fiksēt vēlamajā leņķī
norādītajā slīpuma leņķa diapazonā.
UZMANĪBU:
• Kad zāģēšanas leņķis ir nomainīts, vienmēr
nostipriniet kloķi, pievelkot sviru pulksteņrādītāja
virzienā.
PIEZĪME:
• Sašķiebjot zāģa asmeni, pārliecinieties, ka rokturis
ir līdz galam paceltā pozīcijā.
• Mainot zāģēšanas leņķus, pārbaudiet, vai
iezāģēšanas plātnes ir novietotas pareizi, kā
paskaidrots sadaļā „Iezāģēšanas plātņu
novietošana".
Slīdslēdža regulēšana
Att.15
Lai nobloķētu apakšējo slīdspaili, pavelciet bloķēšanas
sviru virzienā uz zāģa priekšpusi.
1. Regulēšanas bultskrūve
2. Pagriežamā pamatne
3. Aiztura svira
4. Vadstienis
