85
45° leņķa atzīmi, pagrieziet kloķa pusē esošo
45° slīpā leņķa regulēšanas bultskrūvi, līdz
rādītājs ir vērsts pret 45° leņķa atzīmi.
Lai noregulētu 45° slīpo leņķi, veiciet
iepriekšminēto procedūru.
Lāzera līnijas pozīcijas regulēšana
Tikai modeļiem LS1016L un LS1016FL
Att.61
Att.62
BRĪDINĀJUMS:
• Tā kā, regulējot lāzera līniju, darbarīkam ir jābūt
pievienotam barošanas avotam, jābūt īpaši
uzmanīgam, lai neieslēgtu darbarīku. Nejauša
darbarīka ieslēgšana var radīt smagus
ievainojumus.
UZMANĪBU:
• Nekad neskatieties tieši lāzera starā. Tieša stara
iedarbība uz acīm var izraisīt smagus acu
bojājumus.
• LĀZERA STAROJUMS
Neskatieties uz lāzera staru.
PIEZĪME:
• Ņemiet vērā, ka triecieni darbarīkam var izraisīt
lāzera līnijas nepareizu regulējumu vai var izraisīt
lāzera bojājumu, samazinot tā kalpošanas laiku.

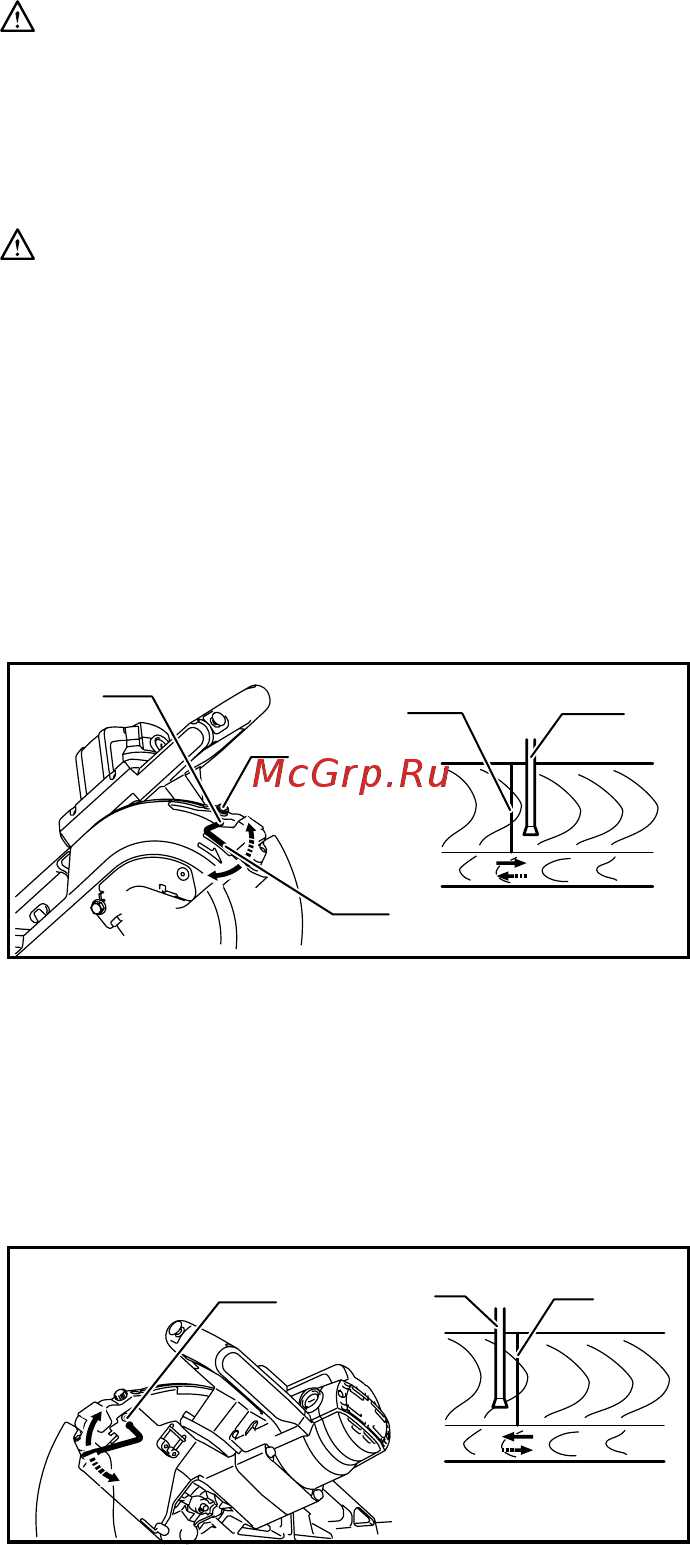

Lāzera līnijas regulēšana asmens kreisajai pusei.
1
2
3
4
5
009514
Lāzera līnijas regulēšana asmens labajai pusei.
1
2
3
009515
Lai veiktu abus regulēšanas darbus, rīkojieties šādi.
1. Pārbaudiet, vai darbarīks ir atvienots no
elektrotīkla.
2. Uz apstrādājamā materiāla uzzīmējiet zāģēšanas
līniju, un novietojiet materiālu uz pagriežamo
galdu. Šajā gadījumā nenostipriniet apstrādājamo
materiālu ar skrūvspīlēm vai līdzīgu
nostiprināšanas ierīci.
3. Nolaidiet zemāk asmeni, nolaižot rokturi, un
vienkārši pārbaudiet, kur atrodas zāģēšanas līnija
un kāds ir zāģa asmens stāvoklis. (Izvēlieties,
kādā stāvoklī zāģēt līnijā.)
4. Pēc tam, kad ir noteikta pareizā līnijas pozīcija
attiecībā pret asmeni, atgrieziet rokturi oriģinālajā
pozīcijā. Nostipriniet apstrādājamo materiālu ar
vertikālajām skrūvspīlēm, nepārvietojot materiālu
citā stāvoklī pēc pārbaudīšanas.
5. Pievienojiet darbarīku elektrotīklam un ieslēdziet
lāzera slēdzi.
6. Noregulējiet lāzera līnijas stāvokli šādi.
Lāzera līnijas stāvokli iespējams mainīt, jo lāzera
regulēšanas skrūves kustī
bas diapazons ir maināms, ar
seššķautņu uzgriežņu atslēgu pagriežot divas skrūves.
(Lāzera līnijas kustības diapazons ir noregulēts rūpnīcā 1
mm robežās no asmens malas virsmas.)
Lai novirzītu lāzera līnijas kustības diapazonu tālāk no
asmens malas virsmas, vispirms atskrūvējiet
regulēšanas skrūvi, bet pēc tam divas skrūves pagrieziet
pretēji pulksteņrādītāja virzienam. Lai to pārvietotu tuvāk
asmens malas virsmai, vispirms atskrūvējiet regulēšanas
skrūvi, bet tad minētās abas skrūves pagrieziet
pulksteņrādītāja virzienā.
Lai noregulētu regulēšanas skrūvi noregulētu tā, lai
zāģēšanas līnija uz apstrādājamā materiāla būtu
savietota ar lāzera līniju, skat. sadaļu „Lāzera līnijas
darbība".
PIEZĪME:
• Regulāri pārbaudiet lāzera līnijas stāvokli, vai tā ir
precīza.
• Ja lāzera mehānisms ir sabojājies, remonts jāveic
Makita pilnvarotajam apkopes centram.
Lāzera starojuma objektīvu tīrīšana
Tikai modeļiem LS1016L un LS1016FL
Att.63
Ja lāzera gaismas lēca kļūst netīra vai ja pie tās
pielipušas zāģa skaidas, kā rezultātā lāzerlīnija ir ar
grūtībām saskatāma, atvienojiet zāģi no elektrotīkla,
noņemiet lāzera gaismas lēcu un ar mitru un mīkstu
lupatiņu to rūpīgi notīriet. Tīrot lēcu, nelietojiet
šķīdinātājus vai tīrītājus uz naftas produktu bāzes.
Att.64
Lai noņemtu lāzera gaismas lēcu, vispirms noņemiet
zāģa asmeni atbilstoši norādēm, kas minētas sadaļā
„Zāģ
a asmens uzstādīšana vai noņemšana".
Ar skrūvgriezi atskrūvējiet skrūvi, ar ko piestiprināta lēca,
taču neizņemiet šo skrūvi.
1. Regulēšanas skrūve
2. Zāģa asmens
3. Lāzera līnija
1. Skrūvēt, lai mainītu regulēšanas skrūves kustības
diapazonu
2. Regulēšanas skrūve
3. Sešstūra atslēga
4. Lāzera līnija
5. Zāģa asmens
