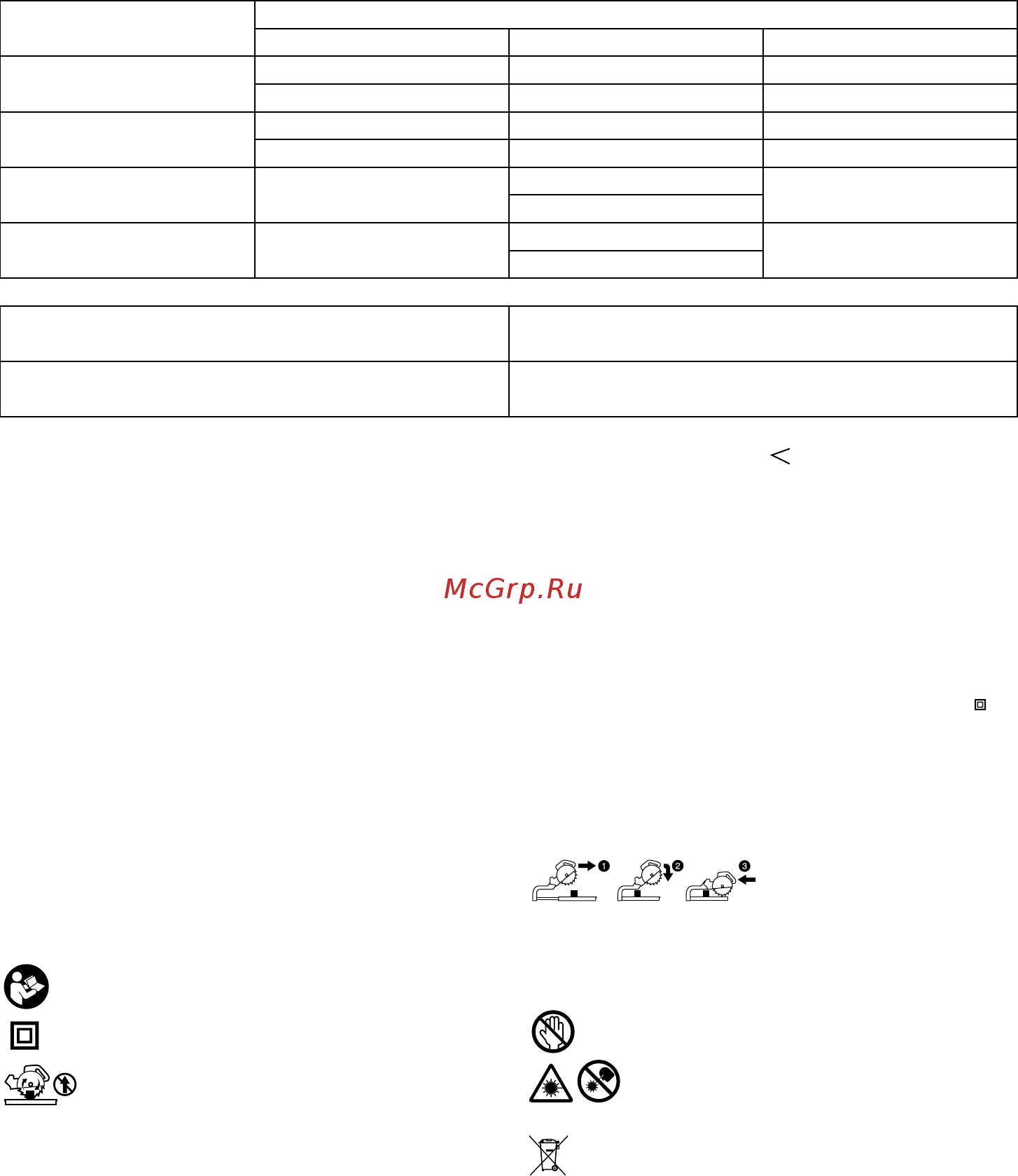

56
TEKNISET TIEDOT
Malli LS1016/LS1016L/LS1016F/LS1016FL
Terän halkaisija
Kaikille Euroopan ulkopuolella oleville maille. 255 mm - 260 mm
Eurooppalaisille maille 260 mm
Aukon halkaisija
Kaikille Euroopan ulkopuolella oleville maille. 25,4 mm
Eurooppalaisille maille 30 mm
Maks. Leikkauskaasiteetit (K x L) 260 mm halkaisijalla
Viisteityskulma
Jiirikulma
45° (vasen) 0° 45° (oikea)
42 mm x 310 mm 68 mm x 310 mm 29 mm x 310 mm
0°
58mm x 279 mm 91 mm x 279 mm 43 mm x 279 mm
42 mm x 218 mm 68 mm x 218 mm 29 mm X 218 mm
45°(oikea ja vasen)
58 mm x 197 mm 91 mm x 197 mm 43 mm x 197 mm
68 mm x 190 mm
52°(oikea ja vasen) -
91 mm x 171 mm
-
68 mm x 155 mm
60°(oikea) -
91 mm x 139 mm
-
Suurin sahauskyky erikoisvarustein
45 ﾟ kruunumallinen reunalista
(käytettäessä kruunumallisen reunalistan rajoitinta)
168 mm
Jalkalista (H)
(käytettäessä vaakapenkkiä)
120 mm
Kuormittamaton nopeus (min
-1
) 3 200
Laasertyyppi (LS1016L, LS1016FL) Punainen Laaser 650nm, 1,6 mW ( Laaserluokka 2M )
Mitat (P x L x K) 718 mm x 640 mm x 671 mm
Nettopaino
Kaikille Euroopan ulkopuolella oleville maille. LS1016 …..23,6 kg
LS1016L/LS1016F …..23,7 kg
LS1016FL.….23,8 kg
Eurooppalaisille maille LS1016 ….24,1 kg
LS1016L/LS1016F …..24,2 kg
LS1016FL.….24,3 kg
Turvallisuusluokka /II
• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman
ennakkoilmoitusta.
• Tekniset ominaisuudet saattavat vaihdella eri maissa.
• Paino EPTA-menetelmän 01/2003 mukaan
END210-6
Symbolit
Laitteessa on käytetty seuraavia symboleja. Varmista
ennen käyttöä, että ymmärrät niiden merkityksen.
･ Lue käyttöohje.
･ KAKSINKERTAINEN ERISTYS
･ Pidä sahauspäätä alhaalla sahaamisen
jälkeen, kunnes terä on kokonaan
pysähtynyt. Näin vältät pirstaleiden
aiheuttamat onnettomuudet.
･ Kun suoritetaan liukuleikkaus, vedä
ensin kelkka täysin ulos ja paina kahva
alas, työnnä sitten kelkkaa ohjaimen
suuntaan.
･ Älä laita käsiä tai sormia terän lähelle.
･ Älä koskaan katso lasersäteeseen.
Suora lasersäde voi vahingoittaa
silmiäsi.
･ Koskee vain EU-maita
Älä hävitä sähkötarvikkeita tavallisen
kotitalousjätteen mukana!
