35
(1) (2) (3)(4)
1 2

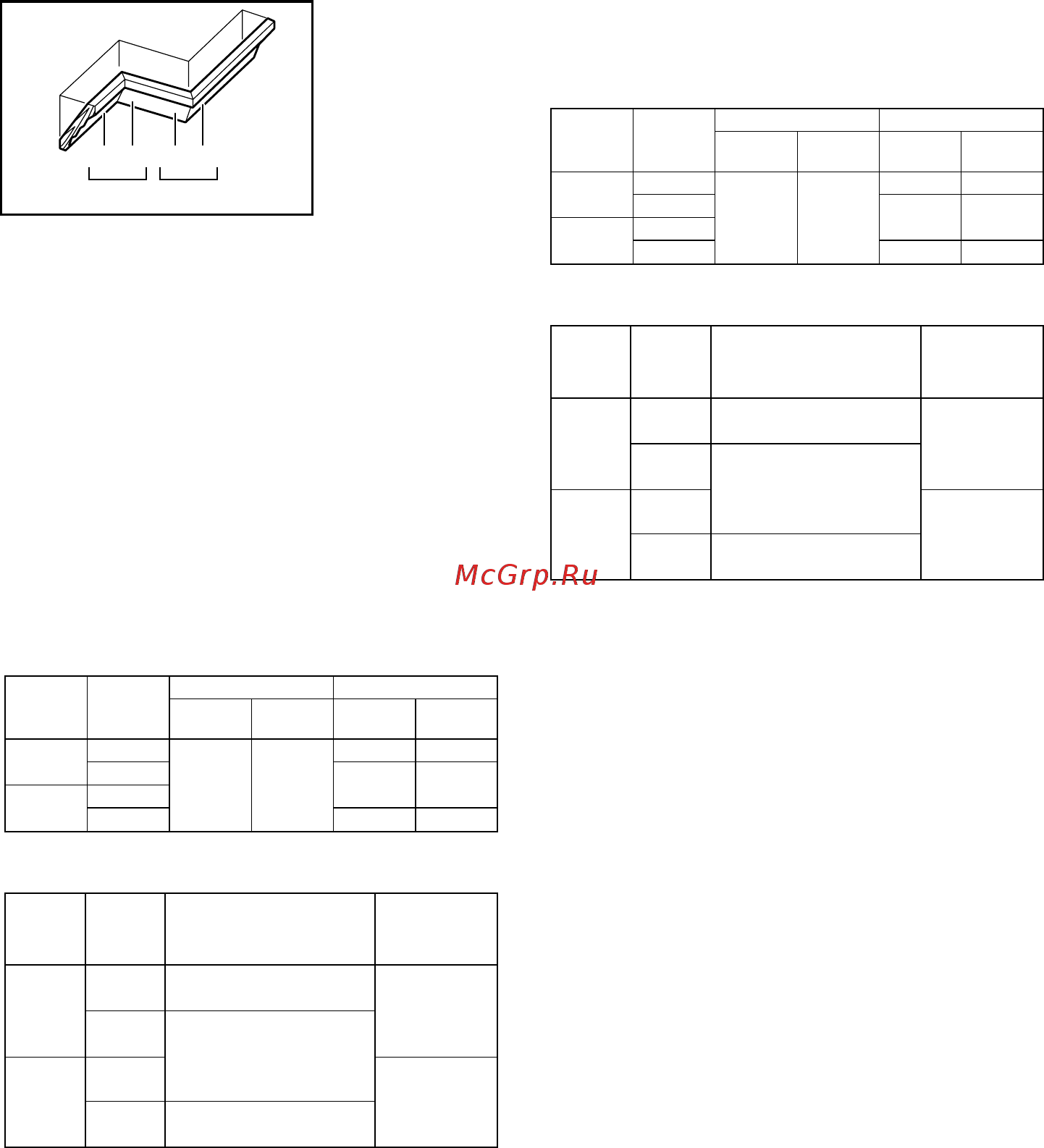

Fig. A
001556
Fig.46
Mätning
Mät vägglängden och justera arbetsstycket på
bordet för att såga väggkontaktytan till önskad
längd. Kontrollera alltid att längden för det sågade
arbetsstycket på arbetsstyckets baksida är
densamma som vägglängden. Justera såglängden
för sågvinkeln. Använd alltid flera bitar för
testsågning för att kontrollera sågvinkeln.
Vid sågning av kron- och hållister ska vinkeln för
vinkelsågning och geringsvinkeln ställas in såsom
anges i tabell (A) och listerna placeras på
sågbordet såsom visas i tabell (B).
Vid vänsterställd vinkelsågning
Listens läge
i fig. A
Vinkel för vinkelsågning
Geringsvinkel
För utsidan
av hörn
För insidan
av hörn
52/38° sort 45° sort
Höger 31,6°
45° sort
Vänster 33,9°
Vänster 30°
52/38° sort
Vänster 31,6° Vänster 35,3°
Höger 35,3°
Höger 35,3°Höger 31,6°
(1)
(2)
(3)
(4)
Tabell (A)
006361
Listens läge
i fig. A
Listkanten mot anslaget
(1)
Takkanten ska ligga an mot
anslaget.
Takkanten ska ligga an mot
anslaget.
För utsidan
av hörn
Det färdiga arbetsstycket
hamnar på klingans
vänstra sida.
Det färdiga arbetsstycket
hamnar på klingans
högra sida.
För insidan
av hörn
Väggkontaktytan ska ligga
an mot anslaget.
Färdigt arbetsstycke
(2)
(3)
(4)
Tabell (B)
006362
Exempel:
Vid sågning av kronlist med 52/38° för
position (1) i fig. A:
• luta och fäst vinkeln vid 33,9° LEFT
(VÄNSTER).
• Justera och fäst geringsvinkeln vid
31,6° RIGHT (HÖGER).
• lägg kronlisten med dess breda baksida
(dold) ner mot geringsskivan och med
TAKKANTEN mot anhållet på sågen.
• Den färdiga biten som ska användas är
alltid på VÄNSTER sida om klingan efter
det att sågningen är avslutad.
Vid högerställd vinkelsågning
Listens läge
i fig. A
Vinkel för vinkelsågning
Geringsvinkel
För utsidan
av hörn
För insidan
av hörn
52/38° sort 45° sort
Höger 31,6°
45° sort
Höger 33,9° Höger 30°
52/38° sort
Vänster 31,6° Vänster 35,3°
Höger 35,3°
Höger 35,3°Höger 31,6°
(1)
(2)
(3)
(4)
Tabell (A)
006363
Listens läge
i fig. A
Listkanten mot anslaget
(1)
För utsidan
av hörn
För insidan
av hörn
Färdigt arbetsstycke
(2)
(3)
(4)
Tabell (B)
Det färdiga arbetsstycket
hamnar på klingans
vänstra sida.
Det färdiga arbetsstycket
hamnar på klingans
högra sida.
Väggkontaktytan ska ligga
an mot anslaget.
Väggkontaktytan ska ligga
an mot anslaget.
Takkanten ska ligga an mot
anslaget.
006364
Exempel:
Vid sågning av kronlist med 52/38° för
position (1) i fig. A:
• luta och fäst vinkeln vid 33,9° RIGHT
(HÖGER).
• Justera och fäst geringsvinkeln vid
31,6° RIGHT (HÖGER).
• lägg kronlisten med dess breda baksida
(dold) ner på geringsskivan med
VÄGGKONTAKTYTAN mot anslaget på
sågen.
• Den färdiga biten som ska användas är
alltid på HÖGER sida om klingan efter
det att sågningen är avslutad.
Kronliststopp (valfritt tillbehör) underlättar
sågningen av kronlist utan att sågklingan måste luta.
Montera dem på basen, såsom visas i figurerna.
Fig.47
Fig.48
Fig. B: Vid högerställd 45° geringsvinkel
Fig. C: Vid vänsterställd 45° geringsvinkel
Placera kronlisten med dess
VÄGGKONTAKTYTAN mot anslaget och dess
TAKKANT mot kronliststoppen, såsom visas i
figuren. Justera kronliststoppen enligt kronlistens
storlek. Dra åt skruvarna för att fästa
kronliststoppen. Se tabell (C) för geringsvinkeln.
Fig.49
1. Insidan av hörn
2. Utsidan av hörn
