82
• Asmeni nedrīkst pacelt, līdz tas nav pilnībā
apstājies. Slīpās zāģēšanas laikā nozāģētais
materiāla gabals var atbalstīties pret asmeni. Ja
asmens tiek pacelts, kad tas vēl griežas, asmens
var izgrūst nozāģēto gabalu, izraisot materiāla
saplīšanu, kas savukārt var radīt smagus
ievainojumus.
PIEZĪME
• Spiežot rokturi uz leju, spiediet paralēli asmenim.
Ja spiedīsiet perpendikulāri pagriežamajai
pamatnei vai ja zāģējot mainīsiet spiešanas
virzienu, zāģis vairs nesazāģēs precīzi.
• Pirms slīpās zāģēšanas var būt nepieciešama
augšējā ierobežotāja un apakšējā ierobežotāja
regulēšana. Skatiet sadaļu „Vadotnes ierobežotāju
regulēšana”.
5. Kombinētā zāģēšana
Kombinētā zāģēšana ir process, kurā slīpais leņķis
uz apstrādājamā materiāla tiek veidots vienlaicīgi
ar zāģēšanas leņķi. Kombinēto zāģēšanu
iespējams veikt tabulā redzamajā leņķī.
Zāģēšanas leņķis Slīpais leņķis
Pa kreisi un pa labi 0 - 45Pa kreisi un pa labi 0 - 45
009713
Zāģējot kombinēti, skatiet skaidrojumus sadaļā
„Zāģēšana ar spiedienu", „Zāģēšana, virzot zāģi",
„Zāģēšana leņķī" un „Slīpleņķa zāģēšana".
6. Jostiņu virs dzegas un stūrlīstu zāģēšana
Jostiņas virs dzegas un stūrlīstes var izzāģēt ar
kombinēto leņkzāģi, profilus novietojot plakaniski
uz pagriežamās pamatnes.
Ir divi standarta jostiņu virs dzegas veidi un viens
stūrlīstes veids; 52/38° sienas leņķa jostiņa virs
dzegas, 45° sienas leņķa jostiņa virs dzegas un 45°
sienas leņķa stūrlīste. Skatiet attēlus.
Att.45

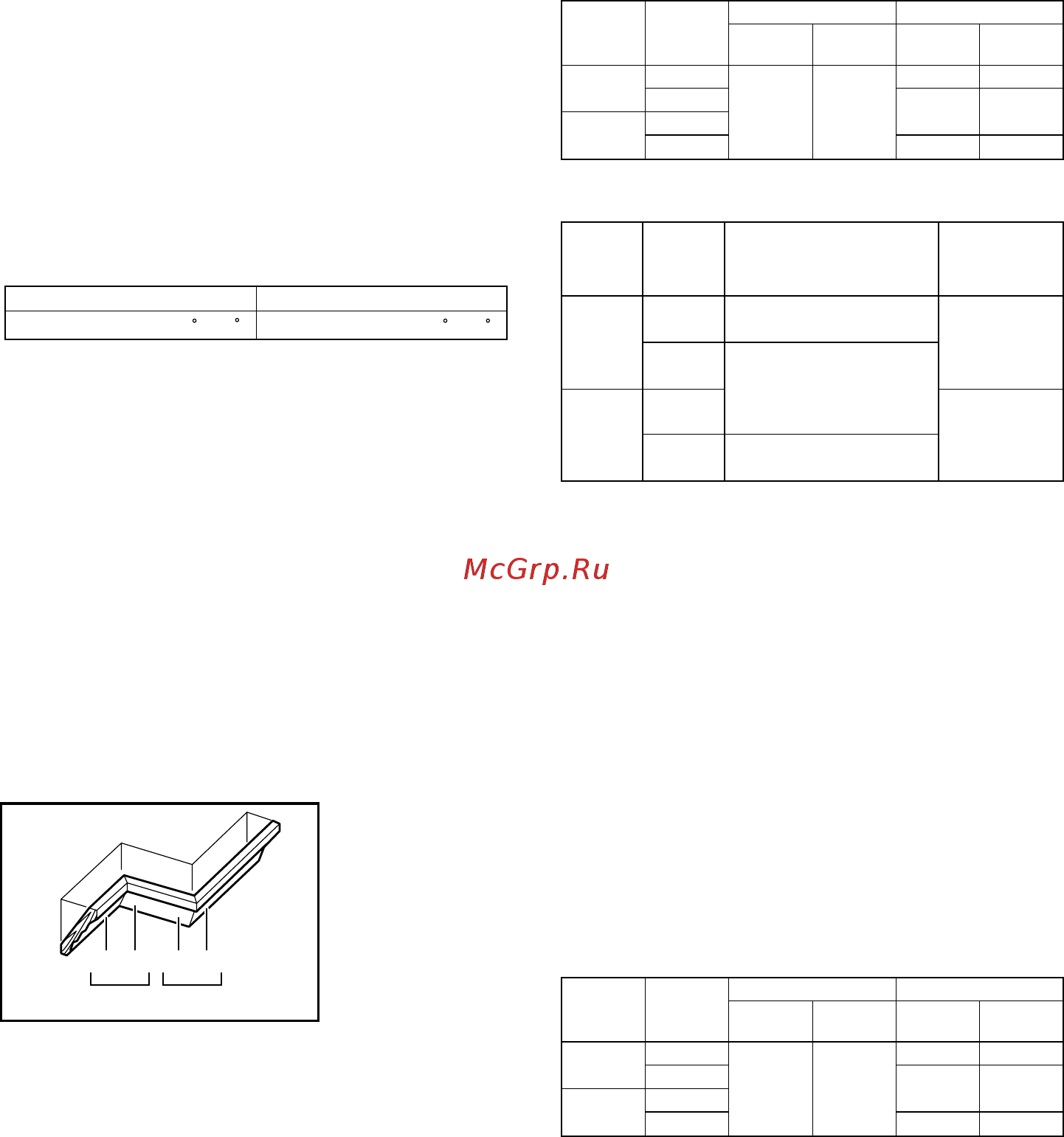

Ir jostiņu virs dzegas un stūrlīstu saduras, kas
izgatavotas „iekšējiem" 90° stūriem ((1) un (2) A
attēlā) un „ārējiem" 90° stūriem ((3) un (4) A. attēlā).
(1) (2) (3)(4)
1 2
A att.
001556
Att.46
Mērīšana
Nomēriet sienas garumu un piemērojiet
apstrādājamo materiālu uz darbagalda, lai iegūtu
vēlamo garumu sienas malai. Vienmēr pārbaudiet,
vai apstrādājamā materiāla zāģēšana garums
apstrādājamā materiāla aizmugurē ir tāds pats
kā sienas garums. Piemērojiet zāģēšanas garumu
zāģēšanas leņķim. Vienmēr vairākus gabalus
izmantojiet pārbaudei, lai pārbaudītu zāģēšanas
leņķus.
Zāģējot jostiņas virs dzegas un stūrlīstes, iestatiet
slīpo leņķi un zāģēšanas leņķi, kā norād
īts (A)
tabulā, un novietojiet profilus uz zāģa pamatnes
augšējās virsmas, kā norādīts (B) tabulā.
Veicot kreisās puses slīpo zāģēšanu
Profila stāvoklis
A att.
Slīpais leņķis Zāģēšanas leņķis
Ārējam
leņķim
Iekšējam
leņķim
52/38° leņķis 45° leņķis
Labais 31,6°
45° leņķis
Kreisais 33,9°
Kreisais 30°
52/38° leņķis
Kreisais 31,6° Kreisais 35,3°
Labais 35,3°
Labais 35,3°Labais 31,6°
(1)
(2)
(3)
(4)
(A) tabula
006361
Profila stāvoklis
A att.
Profila mala pret vadotnes
ierobežotāju
(1)
Griestu malai jāatrodas pret
vadotnes ierobežotāju.
Griestu malai jāatrodas pret
vadotnes ierobežotāju.
Ārējam
leņķim
Pabeigtais materiāls
būs asmens kreisajā
pusē.
Pabeigtais materiāls
būs asmens labajā
pusē.
Iekšējam
leņķim
Sienas malai jāatrodas pret
vadotnes ierobežotāju.
Pabeigtais materiāls
(2)
(3)
(4)
(B) tabula
006362
Piemērs:
Zāģējot 52/38° leņķa jostiņu virs dzegas (1)
stāvoklim A attēlā:
• Nolieciet un nostipriniet slīpā leņķa
iestatījumu uz 33,9° PA KREISI.
• Noregulējiet un nostipriniet zāģēšanas
leņķa iestatījumu uz 31,6° PA LABI.
• Novietojiet jostiņu virs dzegas ar tās
plato aizmugures (slēpto) virsmu uz
pagriežamās pamatnes un ar GRIESTU
MALU pret zāģa vadotnes ierobežotāju.
• Izmantotais sazāģētais materiāls pēc
zāģēšanas pabeigšanas vienmēr
atradīsies KREISAJĀ pusē no zāģa
asmens.
Veicot labās puses slīpo zāģēšanu
Profila stāvoklis
A att.
Slīpais leņķis Zāģēšanas leņķis
Ārējam
leņķim
Iekšējam
leņķim
52/38° leņķis 45° leņķis
Labais 31,6°
45° leņķis
Labais 33,9°
Labais 30°
52/38° leņķis
Kreisais 31,6° Kreisais 35,3°
Labais 35,3°
Labais 35,3°Labais 31,6°
(1)
(2)
(3)
(4)
(A) tabula
006363
1. Iekšējais stūris
2. Ārējais stūris
