Srpski (RS)
1020

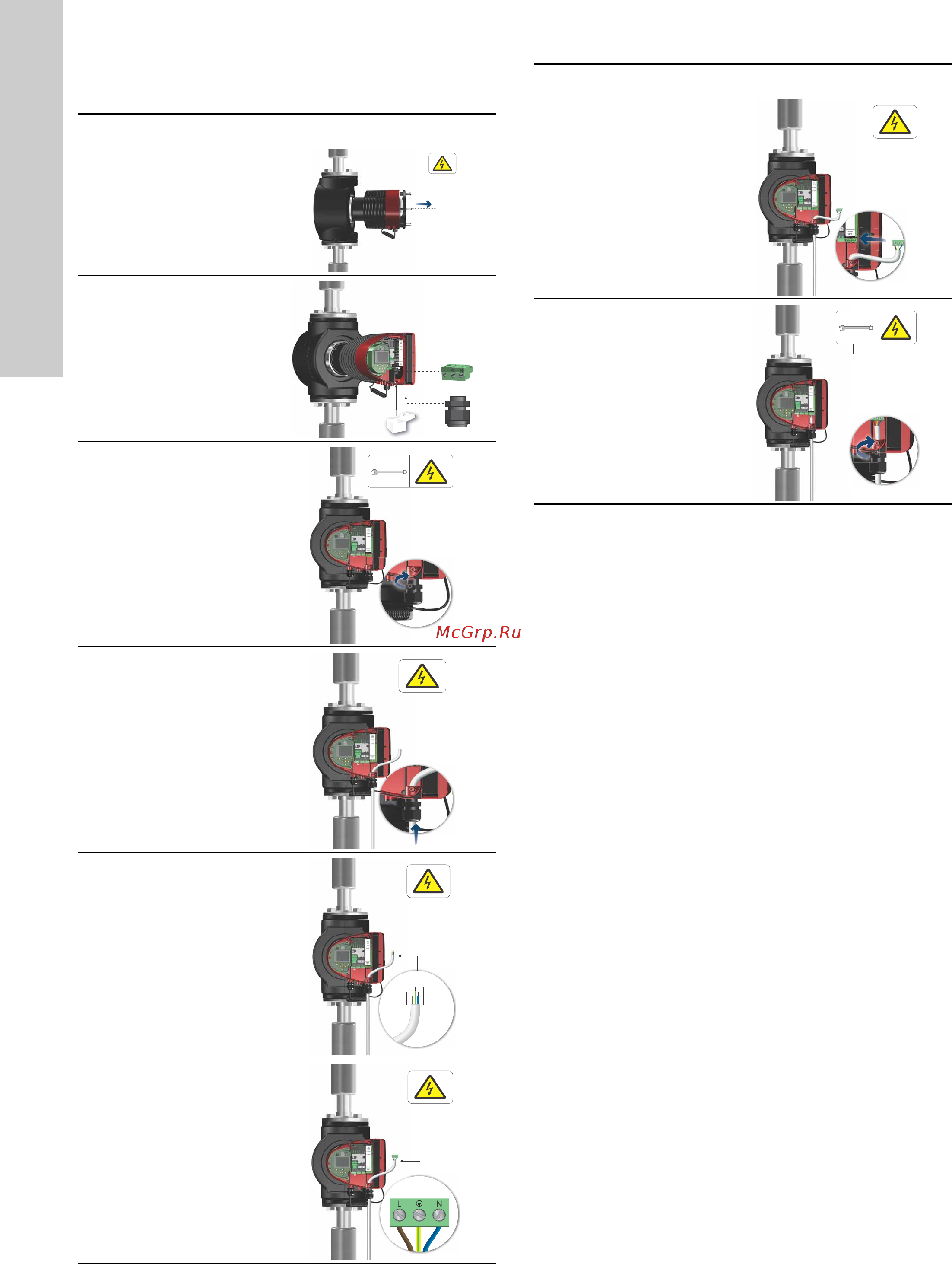

3.9 Priključenje napajanja
Verzije s terminalima
Korak Postupak Ilustracija
1
Uklonite prednji
poklopac sa
kontrolne kutije.
Ne uklanjajte
zavrtnje sa
poklopca.
TM05 2875 3416
2
Pronađite utikač
napajanja i
kablovsku uvodnicu
u maloj kartonskoj
kutiji koja je
isporučena sa
pumpom.
TM05 2876 3416
3
Povežite kablovsku
uvodnicu sa
kontrolnom kutijom.
TM05 2877 3416
4
Provucite kabl
napajanja kroz
kablovsku uvodnicu.
TM05 2878 3416
5
Skinite izolaciju
provodnika kabla
kako je ilustrovano.
TM05 2879 3416
6
Povežite provodnike
kabla na utikač
napajanja.
TM05 2880 3416
7 mm
20 mm
Min. Ø 7 mm
Max. Ø 14 mm
7
Stavite utikač
napajanja u mušku
utičnicu koja se
nalazi na kontrolnoj
kutiji pumpe.
TM05 2881 3416
8
Zategnite kablovsku
uvodnicu.
Postavite prednji
poklopac.
TM05 2882 3416
Korak Postupak Ilustracija
